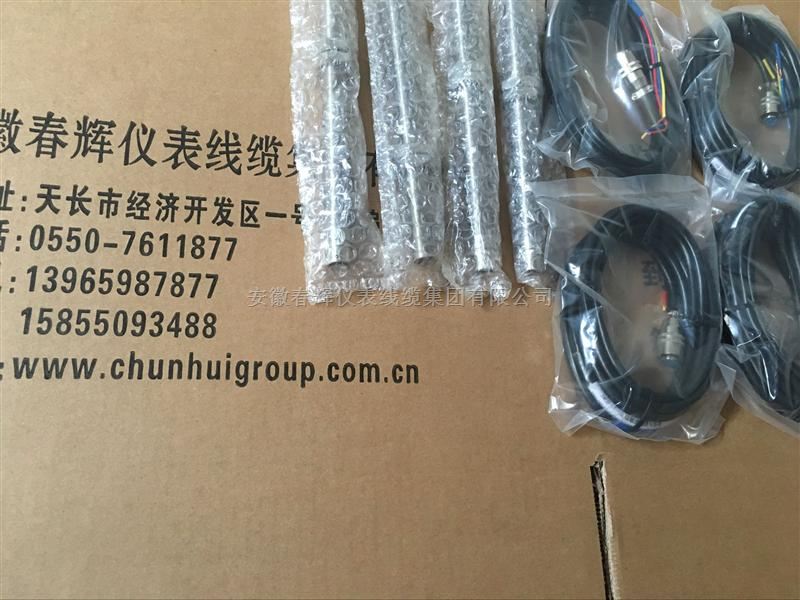

产品名称：RS-02-M16X1-L90转速探头
产品型号：RS-02-M16X1-L90
所属类别：传感器 > 电磁/磁敏传感器
发布时间：2016-12-07
已获点击：599

详细说明

RS-02-M16X1-L90转速探头：

抗干扰性能强，外壳为不锈钢螺纹结构，便于安装固定，内部灌浇密封，可适用于烟雾、油气、水汽等恶劣环境中。

由磁敏电阻作感应元件，是一种新型的转速传感器。部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低,功能更完善。通过与其它类型齿转速传感器的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性.它的感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

该转速传感器具有如下特点：
灵敏度高高可靠性触发距离远信号触发为铁（软）磁材料可实现远距离输送抗电磁干扰能力强良好的抗冲击性和抗震性

二．注：①齿轮尺寸参数：齿数：60；模数：1.57 (以上尺寸只是其中一例，模数在0.5至2均可。)

②安装传感器时使尾部红色LED与引出线根部连线与齿轮平面相垂直。

③传感器引出线分别为：电源线;地线;信号输出线。

由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围50-5000Hz。(检测距离只有0.5mm；接近开关无法检测小模齿)

用途

适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速和反转速的监测和保护

技术参数

工作电压：DC8~24V

转速范围：1~20000转/分（1~60齿）

输出信号：方波脉冲信号

输出方式：NPN或PNP(开路或闭路)输出

测量：正负一个脉冲

触发形式：钢铁齿轮，齿条或其它磁性材料。

齿形厚度：不小于15mm

防护等级：IP65

工作温度：-20℃~70℃

工作湿度：不大于95%（非冷凝）
