- 产品名称：SWZQ-1A+,SWZT-1F/A 8米5 二参数振动温度变送探头风机监控报警器使用底板固定安装
- 产品型号：SWZQ、SWZT系列二参数分体式振动温度变送探头
- 所属类别：变送器 > 其他变送器
- 发布时间：2016-12-04
- 已获点击：616
详细说明
二参数振动温度变送探头：
SWZQ-1A+ SWZQ-1F/A 8米5风机使用 底板固定安装:
.1 SWZQ-1A风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。
1.2 SWZQ-1A风机监控报警器在设计过程中广泛采用了国内外先进技术和科研成果，它与以往各型号报警器相比，具有以下几方面显著特点：
1.2.1 对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次仪表完成，因此，主控柜可以留出更多的空间用以安装其它仪表；
1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、稳定性以及集成度和智能化水平更高；
1.2.3 具有标准4~20mA电流输出接口，可与集群控制的计算机连接；
1.2.4 振动传感器采用的集成电路芯片，高，工作稳定可靠；
1.2.5 振动探头和温度探头是分体式，可广泛适用于各型风机对传感器的安装要求；
1.2.6 仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗干扰性更强，数据可靠性更高。
1.2.7 仪表采用了严格的密封工艺以及牢固的安装方式，使仪表在恶劣条件下的工作寿命大大提高。
1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率。
1.3 SWZQ-1A风机监控报警器经外场长期使用，证明该报警器具有工作稳定、性能可靠、安装使用方便等特点，深受用户好评。
2 主要性能参数
2.1 二次仪表安装形式：标准盘式；
2.2 二次仪表开口尺寸：151+1×75+1；
2.3 报警输出形式：继电器触点输出及声光报警；
2.4 输出继电器触点容量：220/380Vac，3A，无感；
2.5 显示方式： 振动速度、滑油温度各三位数字显示；
2.6 有效测量范围：振动速度(RMS)：0~9.99mm/s；
滑油温度：0~99.9℃；
2.7 灵敏度和：振动速度：±0.01mm/s，5%；
滑油温度：±0.1℃，5%；
2.8 频率响应： 2~100Hz；
2.9 振动测量方向：水平；
2.10传输距离： 1km；
2.11与外设接口形式：两路4~20mA电流输出；
采样电阻≤250Ω，线阻≤150Ω；
2.12一、二次仪表连接方式： 四线实时4~20mA电流；线阻≤150Ω；
2.13使用条件：
2.13.1 环境温度：二次仪表 -10~70℃；
仪表 -10~70℃；
2.13.2相对湿度：二次仪表 不高于85%；
仪表 不高于95%；
2.14 二次仪表外形尺寸：160×80×188
2.15 仪表质量：2kg
2.16 二次仪表电源：220Vac±10%，50~60Hz；
2.17 二次仪表功耗：10W。
分体式温度探头和振动探头的安装及连接
温度探头和振动探头的安装位置参见风机的使用安装维护说明书。

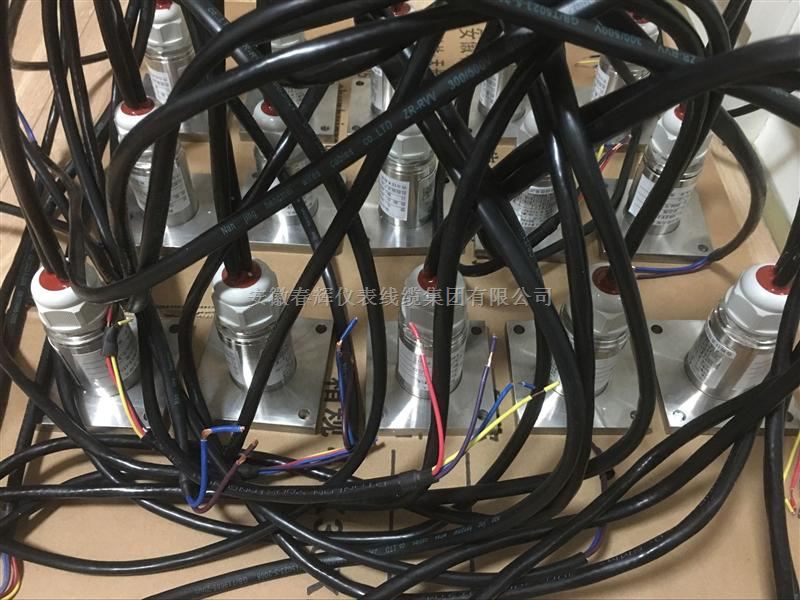

振动探头底座上带有四个安装孔，其尺寸如图5所示。使用时，通过4个M6x25螺钉将振动探头固定在安装位置上。
注意探头对振动的测试方向为水平方向，安装时应保持振动探头圆柱轴线在水平面上

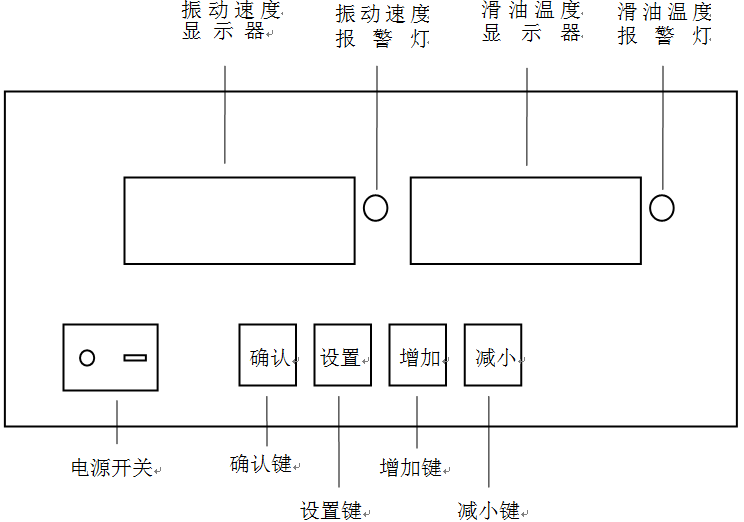

仪表前面板说明
报警器前面板主要分为两个区域：显示区用以显示振动速度(单位mm/s，三位)和滑油温度（单位℃，三位）的实测值、设定值、报警值，以及报警状态（报警灯指示）；操作区有四个按键，用以完成报警值的设置、报警状态确认等操作。
