SWZQ-1A+SWZQ-3A风机监控报警器 振动速度 油温 油位监测
  • 产品名称：SWZQ-1A+SWZQ-3A风机监控报警器 振动速度 油温 油位监测
  • 产品型号：SWZQ-1A+风机监控报警器
  • 所属类别：工业自动化仪表 > 显示控制仪表
  • 发布时间：2016-12-01
  • 已获点击：662
  • 企业类型：制造商
详细说明

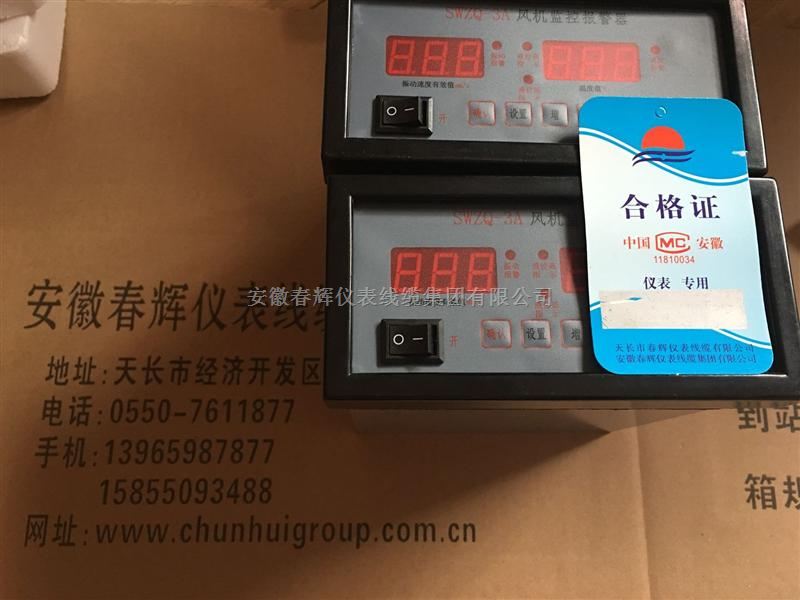

SWZQ-1A+、SWZQ-3A风机监控报警器

主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机的作用；当润滑油位低于下限或高于上，进行相应闪光报警

2.1 对振动速度、滑油温度及油位三个参数的采集由一只组合探头完成，

监控处理由一块二次仪表完成，因此，安装便捷，主控柜可以留出更多的空
间用以安装其它仪表；
1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、
稳定性以及集成度和智能化水平更高；
1.2.3 具有标准4~20mA 电流输出接口，可与集群控制的计算机连接；
1.2.4 振动传感器采用先进的集成电路芯片，高，工作稳定可靠；
1.2.5 组合探头安装在观察窗盖板上，而此处正是风机振动的点；
1.2.6 仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗
干扰性更强，数据可靠性更高。


1.2.7 仪表采用了严格的密封工艺以及牢固的安装方式，使仪表在

恶劣条件下的工作寿命大大提高。
1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造
成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率。

主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机的作用；当润滑油位低于下限或高于上，进行相应闪光报警，提醒用户采取措施

主要性能参数
2.1 二次仪表
2.1.1 型号： SWZQ-3A
2.1.2 名称： 三参数风机监控报警器
2.1.3 安装形式： 标准盘式；
2.1.4 开口尺寸： 150+1×74+1；
2.1.5 报警输出形式： 继电器触点输出及声光报警；
2.1.6 输出继电器触点容量： 220/380Vac，3A；
2.1.7 显示方式： 振动速度、滑油温度各三位数字显示；
油位：超限指示灯闪烁；
2.1.8 有效测量范围： 振动速度：0~9.99mm/s；
第 3 页 共 12 页
滑油温度：0~99.9℃；
油位：开关量输入
2.1.9 灵敏度和： 振动速度：±0.01mm/s，5%；
滑油温度：±0.1℃，5%；
2.1.10 频率响应： 2~500Hz；
2.1.11 振动测量方向： 水平；
2.1.12 与外设接口形式： 温度、振动4~20mA DC 电流输出；
采样电阻≤250Ω，线阻≤150Ω；
油位高低开关量接口
传输距离： 1km；
2.1.13 一、二次仪表连接方式： 温度实时4~20mA DC；线阻≤150Ω；
振动瞬时12±8mA AC；线阻≤150Ω；
油位：常开/常闭节点
2.1.14 使用条件：
2.1.14.1 环境温度： -10~70℃；
2.1.14.2 相对湿度： 不高于85%；
2.1.15 外形尺寸： 160×80×182
2.1.16 电源： 220Vac±10%，50~60Hz；
2.1.17 功耗： 10W。
2.2 仪表
2.2.1 型号： SWZT-3A/xxx
2.2.2 名称： 三参数组合探头
2.2.3 安装方式： 观察窗M12×1.25 螺纹安装
2.2.4 测量范围： 振动速度：0~14.14mm/s 瞬时值；
滑油温度：0~99.9℃；
油位：距安装中心XXXmm
油位：距安装中心（XXX+30）mm
2.2.5 振动测量方向： 垂直于安装平面；
2.2.6 频率响应： 10~150Hz
2.2.7 一、二次仪表连接方式： 温度实时4~20mA DC；线阻≤150Ω；
振动速度瞬时12±8mA AC；线阻≤150Ω；
油位：开关量闭合/断开
传输距离：1km；
2.2.8 使用条件：
2.2.8.1 环境温度： -10~100℃；
第 4 页 共 12 页
2.2.8.2 相对湿度： 不高于95%；
2.2.9 电源： 9~15V DC
2.2.10 仪表质量： 0.5kg
3 二次仪表及仪表的安装与连接
3.1 二次仪表的安装
二次仪表采用标准160 盘式机壳，开口尺寸为：150+1×74+1，通过二次
仪表自带的安装顶丝，将仪表固定在仪表柜上。如图1 所示。
图1 二次仪表的安装方法
3.2 仪表的安装
3.2.1 仪表简介
仪表SWZT-3A/XXX 为
振动、温度、油位三参数组合探头，使用时通过M12×1.25螺纹安装于风机观察窗盖板内侧，温度、油位探头部分垂直插入润滑油内，测量温度及油位，壳体部分测量水平振动并完成信号变送。外形结构如右图2 所示。型号中后缀XXX 为
油位至安装中心的距离
