产品名称：SWZQ-1A+HZD-L HZD-B-9 振动温度风机监控报警器震动变送器
产品型号：SWZQ-1A+ HZD-L HZD-B-9
所属类别：变送器系列 > 振动、轴振动变送器
发布时间：2016-11-29
已获点击：601
企业类型：制造商

详细说明

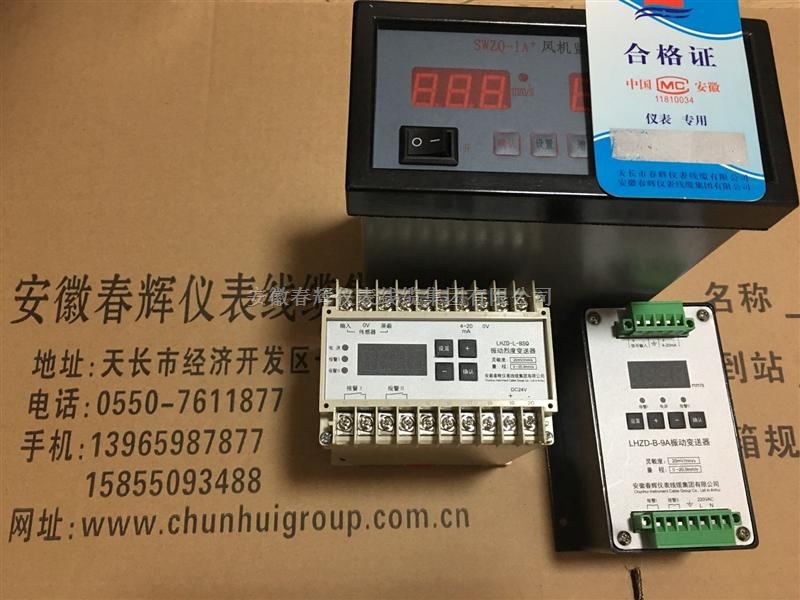

SWZQ-1A+风机监控报警器

HZD-L HZD-B-9 振动温度风机监控报警器震动变送器

1 概述:

1.1 SWZQ-1A风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。

1.2 SWZQ-1A风机监控报警器在设计过程中广泛采用了国内外先进技术和科研成果，它与以往各型号报警器相比，具有以下几方面显著特点：

1.2.1 对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次仪表完成，因此，主控柜可以留出更多的空间用以安装其它仪表；

1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、稳定性以及集成度和智能化水平更高；

1.2.3 具有标准4~20mA电流输出接口，可与集群控制的计算机连接；

1.2.4 振动传感器采用的集成电路芯片，高，工作稳定可靠；

1.2.5 振动探头和温度探头是分体式，可广泛适用于各型风机对传感器的安装要求；

1.2.6 仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗干扰性更强，数据可靠性更高。

1.2.7 仪表采用了严格的密封工艺以及牢固的安装方式，使仪表在恶劣条件下的工作寿命大大提高。

1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率。

1.3 SWZQ-1A风机监控报警器经外场长期使用，证明该报警器具有工作稳定、性能可靠、安装使用方便等特点，深受用户好评。

2 主要性能参数

2.1 二次仪表安装形式：标准盘式；

2.2 二次仪表开口尺寸：150X74, 151 X75 , 152 X76

2.3 报警输出形式:继电器触点输出及声光报警；

2.4 输出继电器触点容量：220/380Vac，3A，无感；

2.5 显示方式：振动速度、滑油温度各三位数字显示；

2.6 有效测量范围：振动速度(RMS)：0~9.99mm/s；滑油温度：0~99.9℃；

2.7 灵敏度和：振动速度：±0.01mm/s，5%；

滑油温度：±0.1℃，5%；

2.8 频率响应： 2~100Hz；

2.9 振动测量方向：水平；

2.10传输距离：1km；

2.11与外设接口形式：两路4~20mA电流输出；

采样电阻≤250Ω，线阻≤150Ω；

2.12一、二次仪表连接方式：四线实时4~20mA电流；线阻≤150Ω；

2.13使用条件：

2.13.1 环境温度：二次仪表 -10~70℃；仪表 -10~70℃；

2.13.2相对湿度：二次仪表不高于85%；仪表不高于95%；

2.14 二次仪表外形尺寸：160×80×188

2.15 仪表质量：2kg

2.16 二次仪表电源：220Vac±10%，50~60Hz；

振动变送器（双通道）配接ST振动速度传感器，用于测量旋转机械轴承的振动，并输出模拟电流信号，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
故障监测：监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等引起的振动增大。
测量参数：位移、速度。
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造。

HZD-B-9型振动变送器是采用单片机为的智能振动变送器。该变送器通过ST系列振动速度传感器监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等，并输出振动的位移值或速度值。具有：振动监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监控和保护，如汽轮机、风机、压缩机、电机、泵等。
技术参数：
◆外接电源：220VAC或24VDC
◆输入信号：接受一个ST系列振动速度传感器的信号
灵敏度：20mV/mm/s±5%
频响：5～300Hz
量程：0～500μm（峰-峰值）或0～50.0mm/s(真有效值)
LED指示：OK绿色，Alert、Danger红色。
测量误差：±1%满量程
电流输出：4～20mA有源，输出负载≤500Ω
报警点设置：0～100%满量程，度±1%
报警复位方式：自动或手动（现场Reset按钮、遥控报警复位端子）
继电器密封：环氧树脂，节点容量DC30V/5A或220V/5A，单刀双掷
上电延时：约10秒
温度范围：运行时-25℃～+65℃，储存时-40℃～+85℃
相对湿度：至95%，不冷凝
外形尺寸：90W×120L×75H mm
安装尺寸：80×90mm
重量：约750g
