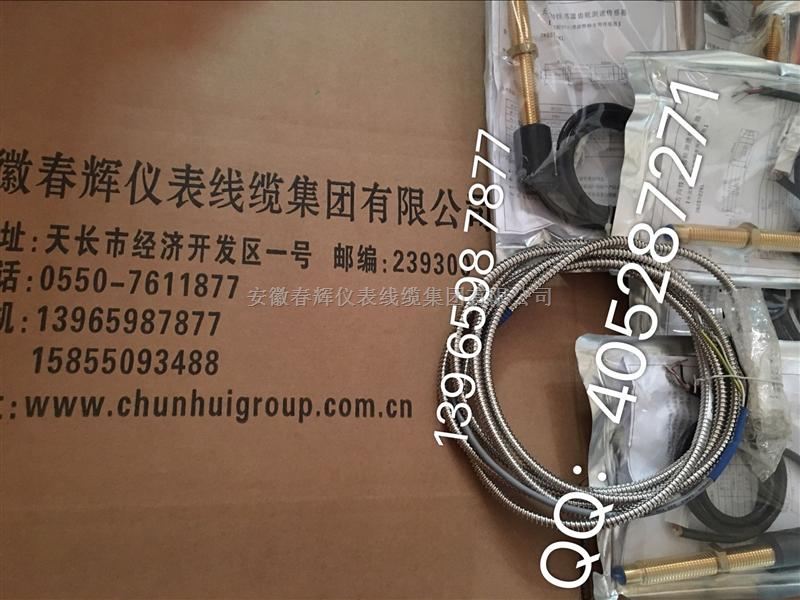

产品名称：XS12J4A XS12K4P转速温度探头
产品型号：XS12J4A XS12K4P转速、温度探头
所属类别：传感器 > 电磁/磁敏传感器
发布时间：2016-11-23
已获点击：678

详细说明

XS12J4A XS12K4P转速、温度探头

安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。

双通道转速传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。

二：技术参数

1．传感器安装

被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥1.7，材料为导磁低碳钢

注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

安装间隙：0.5～3mm,典型值为1.5mm

注：取决于被测件的振动情况

2．传感器输出特性

频响特性：0～10kHz

输出通道数：双通道

输出波形：方波，上升、下降沿时间 12μｓ±40%

输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V

脉冲占空比：50％±25％

相位差：90±30°（通道超前）

注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式。

负载能力： ±20mA （）

输出阻抗：＜47Ω

3．工作环境要求

工作电源：Ub＝5～24V

功耗电流：≤35mA

工作温度：－40℃～125℃（头部）

耐振性能：振动（10Hz～2KHz）30g，冲击100g

4．电气特性

电源极性保护：有

输出短路保护：有

绝缘强度：500V 50Hz，1min（通道与外壳）

非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。
磁电式传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次转速、测温仪表均可配用。

技术说明

被测应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥2，材料为导磁低碳钢。

不适于零转速测量。

工作温度：-30～80℃或-20～200℃（高温型）

安装间隙：0.3～2mm

输出波形：近似正弦波（≥50r/min时）

输出幅值：50r/min时≥300ｍｖ传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

被测齿轮模数m = 2齿轮 Z = 60材料电工钢

信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
