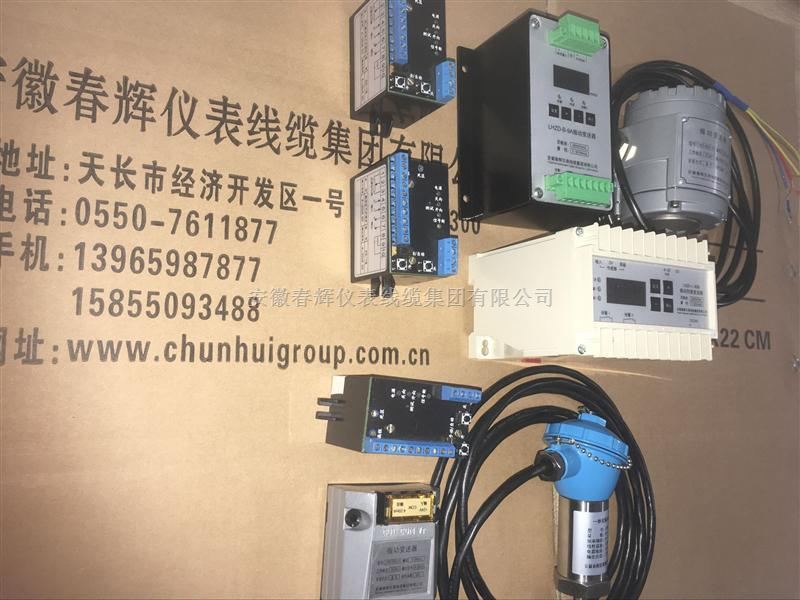

BSQ021A-A02-B01-C01，BSQ021B-A01-B01-C01轴振动位移变送器

产品名称：BSQ021A-A02-B01-C01，BSQ021B-A01-B01-C01轴振动位移变送器
产品型号：BSQ021B-A01-B01-C01轴振动变送器
所属类别：变送器系列 > 振动、轴振动变送器
发布时间：2016-11-21
已获点击：562
企业类型：制造商

详细说明

BSQ021A-A02-B01-C01，

BSQ021B-A01-B01-C01轴振动变送器

BSQ021B-A01-B01-C01轴振动变送器集电涡流传感器前置器与信号处理于一体,配置电涡流传感器探头、延长电缆形成单通道轴向位移测量、报警变送系统;可以连续测量旋转机械转子或大轴的轴向位置并输出模拟电流或电压、报警、停机、传感器缓冲信号.系统可方便地与DCS、PLC系统,无纸记录仪连接.
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴向位置的监视和保护.
技术指标
输　入:电涡流传感器探头,同轴电缆接口;　
线性范围:配Ф8mm探头2mm;配Ф11mm探头4mm;配Ф25mm探头12 mm; 电流输出:DC4～20mA ,准确度:满量程的±1.0％ ;负载:500Ω;
电压输出:DC 1～5V,准确度:满量程的±1.0％;
缓冲输出:电涡流传感器的原始信号输出,灵敏度Ф8mm探头8mv/μm;Ф11mm探头4mv/μm;Ф25mm探头0.8mv/μm;
报警设定:0～100％满量程内任意点,±1％;
报警输出:发光二极管指示,开关量常开、常闭接点输出,容量AC250V/1A或DC28V/2A;
运行状态:NOK黄灯亮,探头或延长线有故障;红灯亮:报警,停机指示; ■ 复位按钮: 有报警并测量值低于报警设定值时,按此键解除报警状态;
使用电源:＋24VDC±10％（消耗电流250mA）;
环境要求:
周围无腐蚀性、无强磁场等场合;
使用温度:0～50℃;
储存温度:－40～60℃;
相对湿度:20～90％（非冷凝）;

轴振动变送器配接电涡流传感器，主要是对旋转机械装置轴的径向振动峰峰值进行连续监视和测量。变送器分两种型式：

一体式：变送器内部集成电涡流传感器的前置器与信号处理单元，只要配置电涡流传感器φ8mm探头，延伸电缆就能形系统。

分体式：需配接φ8mm电涡流传感器系统（包括前置放大器、延伸电缆、探头）

技术参数

测量范围：0~500μm内任意量程；

频率响应：1~200Hz；

电流输出：4~20 mA或0~10mA，：满量程的±1%，负载500Ω；

缓冲输出：传感器的原始信号输出；

报警：满量程内任意点设定，LED报警指示，继电器

开关量接点输出，容量DC28V/2A或AC250V/1A；

运行状态：NOK黄灯亮，探头或延长线有故障；红灯亮：报警指示。

使用电源：+24VDC±10%或220VAC±10%，50Hz，功耗小于6W。
