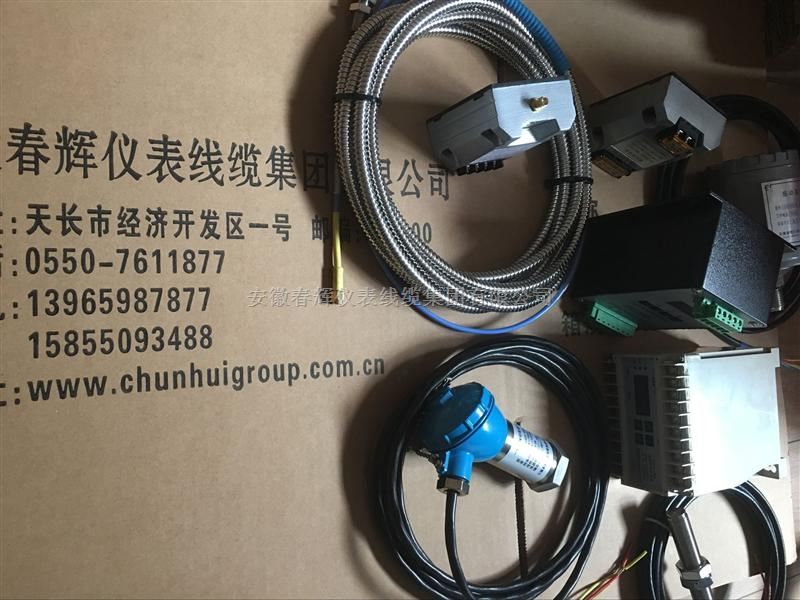

电涡流轴位移、轴振动探头DWQZ-DO-02-L50，CWY-DO，CWY-D0
  • 产品名称：电涡流轴位移、轴振动探头DWQZ-DO-02-L50，CWY-DO，CWY-D0
  • 产品型号：传感器DWQZ-DO-02-L50，CWY-DO
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2016-11-17
  • 已获点击：503
  • 企业类型：制造商
详细说明

轴振动电涡流传感器DWQZ-DO-02-L50，CWY-DO，CWY-D0

CWY-DO系列电涡流传感器由探头和前置器构成，电涡流探头内绕有线圈，该线圈与前置器内的振荡电路构成高频振荡回路。电涡流传感器工作时在被测金属表面产生电涡流效应，当探头与被测金属面之间的距离变化时，金属表面上的涡流所产生的磁场使探头与前置器所构成的振荡器的阻抗发生变化，所以探头与被测表面距离变化可以通过探头线圈阻抗的变化来测量。

技术参数：
1．探头直径：Φ8mm*、Φ11mm、Φ18mm、Φ25mm
2．线性范围：2mm 、4mm、8mm、8mm
3．灵 敏 度：8.0V/mm±4%、4.0 V/mm±4%、1.5 V/mm±4%、1.5 V/mm±4%
4．线 性 度：系统误差≤±1%
5．频响特性：0～10KHZ
6．电缆长度：（5米*、9米）
7．螺纹规格：M10×1 、M14×1.5、M25×1.5、M30×2K
8．环境温度：探头 -10～+100℃（相对湿度：≤90%）

电涡流传感器型号DWQZ-DO-02-L50

是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为DWQZΦ8ｍｍ、DWQZΦ11ｍｍ、DWQZΦ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。
DWQZi本安型系列电涡流传感器可应用于易燃、易爆等危险场所，使用时必须和关联设备LB896齐纳安全栅配套使用。产品防爆标志为ExiaⅡCT2～T5，防爆合格证号为GYB06901。产品标准为Q/ZH6112-2006。
组成：DWQZ型系列电涡流传感器由DWQZ探头、DWQZ延伸电缆、DWQZ前置器三部份成。
探头
由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头。
延伸电缆
延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。前置器是系统的部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。
