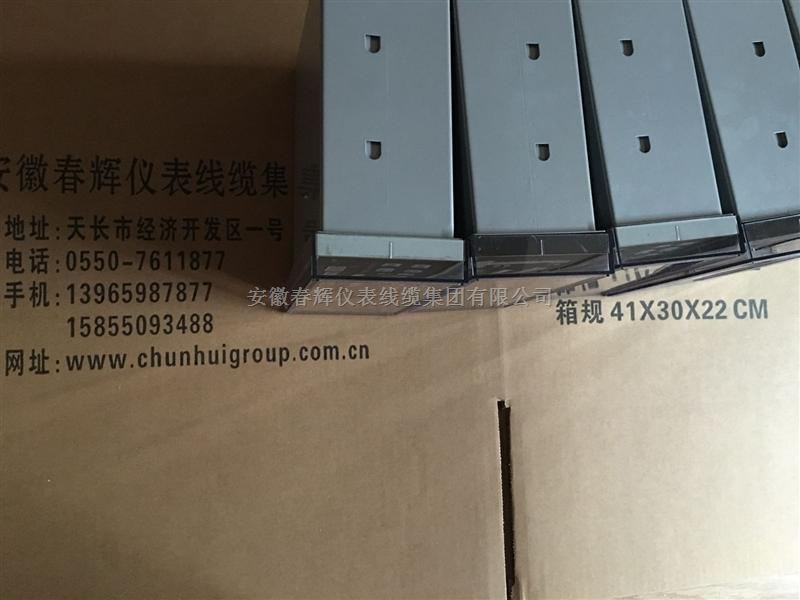

- 产品名称：现场使用照片 液位显示调节仪SZD-B、SZD-BP-H、DZX-4、SZD-BP-S
- 产品型号：SZD-B、SZD-BP-H、DZX-4
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2016-11-11
- 已获点击：643
- 企业类型：制造商
详细说明
液位显示调节仪SZD-B、SZD-BP-H、DZX-4、SZD-BP-S
全新结构的智能SZD-B连续式液位调节仪，是在原多种仪表SZD系列的基础上，根据用户要求，重新研制改进，将以上多种仪表统一化、标准化、规范化，便于用户或设计院选型及使用。本仪表的阀位反馈信号（0-10mA.DC、4-20mA.DC）智能识别，适用范围更广泛。
连续式液位调节仪为PID连续给水调节装置，主要适用于1-35T/h，压力≤2.5Mpa的各类锅炉筒水位自动调节。
调节系统由安装在锅炉上的UHGG-31A-G电感浮球传感器，液位调节仪和安装在锅炉给水管路上的电动调节阀（ZAZ或DKZ、DKJ）（或给水变频器）三部分组成。
液位调节仪具有双色光柱水位显示、阀位开度指示，高、低、危低水位极限声光报警及报警信号触点输出，调节阀可自动/手动切换。同时水位输出4-20mA.DC（用户可自行调试）液位信号供记录仪、PLC、计算机等使用。
本仪表属于智能仪表，特点是不需要调试,只需要高、低水位位置确认就可以了。具有阀门全关，全开自动保护功能。
调节系统的特点
1. 本调节系统能够根据锅炉水位的变化自动调节给水量，连续进水，使锅炉的蒸发量和进水量趋于相对平稳状态，以维持锅炉筒水位处于正常位置。避免了锅炉筒水位出现过低或过高现象，保护和延长锅炉的使用寿命。
2.本调节系统避免了断续给水引起的水泵频繁启动时，对电网的影响和对省煤器的温度冲击，延长了辅机和电器的使用寿命。
3.由于连续给水，充分利用了省煤器的热能，可降低煤耗，具有一定的节能效果。
4. 本调节系统也适用于其他低压容器和开口容器的自动控制。
三、主要技术参数及规格：
1.适用介质：非腐蚀性液体比重≥0.8
2.工作压力：传感器≤2.5Mpa
3.适用温度：传感器≤250℃
4.相对湿度：≤85%
5.工作电压：220V.AC±15% 50Hz
6.功 耗：<10VA
7.液位显示范围：±50mm（以玻璃板水位计中心为零水位）
8.液位报警点：高水位报警点+50mm;低水位报警点-50mm
9.危险低水位控制点-65mm（可调）
10.阀位反馈信号：0-10mA.DC 或 4-20mA.DC
11.液位输出信号：4-20mA.DC（对应液位-50至+50mm）
12.报警触点输出：220V.AC/10A
13.开关阀触点输出： 220V.AC/10A
14.仪表尺寸：80×160×180mm
15.开口尺寸：76×152（横式）：152×75（竖式）
16.传感器法兰距：300±2、350±2、400±2、440±2mm（选用规格）
17.调节阀通经：DN16、DN20、DN25、DN32、DN40、DN50（选用规格）
