- 产品名称：DWQZ、DWQZI8111-50-03-01-01-10电涡流传感器
- 产品型号：DWQZI8111-50-03-01-01-10
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2016-10-31
- 已获点击：454
- 企业类型：制造商
详细说明

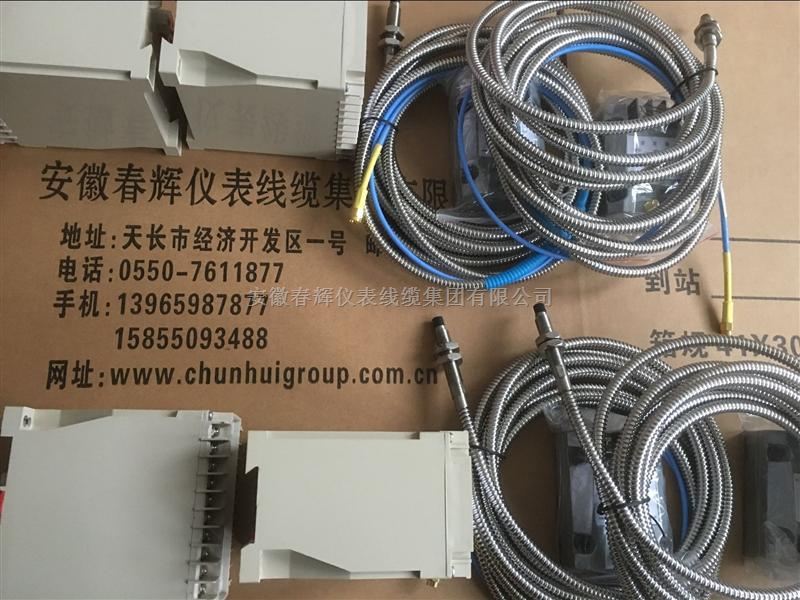

DWQZ、DWQZI8111-50-03-01-01-10电涡流传感器
应用领域：
正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。
典型应用示意
技术指标
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
互换性：误差≤5%
频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100°
输出特性：
1、负电压输出 供电电源：-18Vdc～-24Vdc 功耗≤12mA(不含输出电流)
2、4～20mA电流输出 供电电源：+18Vdc～+30Vdc 功耗≤12mA(不含输出电流)
第二节 探头型号规格
DWQZ系列探头 |
DWQZ系列电涡流传感器主要技术参数： |
传感器型号 | DWQZ Φ8 mmDWQZiΦ8mm | DWQZΦ11mm | DWQZΦ25mmDWQZiΦ25mm | ||
探头 | 8 | 11 | 27.1 | ||
静态性范围 | 2 | 4 | 12.7 | ||
静态灵敏度（ V/mm ） ≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0 ～ 5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙（ mm ） ±5% | 1.8 | 3 | 9 | ||
测量范围中点电压（ V ） ±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘 | ||||
轴的直径不小于（ mm ） | 80 | —— | —— | ||
测量盘直径不小于（ mm ） | 18 | 30 | 70 | ||
电源电压（ V ） | -20~26Vdc | ||||
功耗（ mA ） | 12 | 12 | 15 | ||
输出负载 | 10KΩ | ||||
标定时环境温度 | （ 20±5 ） ℃ | ||||
存储温度 | 前置器 | -35 ℃ ~ +100 ℃ | |||
探头 | -40 ℃ ~ +177 ℃ | ||||
电缆 | -40 ℃ ~ +177 ℃ | ||||
使用温度 | 前置器 | -30 ℃ ~ +70 ℃ | |||
探头 | -40 ℃ ~ +150 ℃ | ||||
电缆 | -40 ℃ ~ +150 ℃ | ||||
系统总重 ( 标准配置 ) | 500g±3% | 700g±3% | |||
系统电缆总长 ±10% | 5 ｍ或 9 ｍ | ||||
延伸电缆长度 ±5% | 4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ | ||||
探头电缆长度 ±5% | 1 ｍ、 0.5 ｍ | ||||
相对湿度 ( 具有接头保护时，无浸水 ) | 100%冷凝 | ||||
海拔高度限制 | <2000m | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
危险工作环境（ DWQZi 系列） | Ⅱ A~ Ⅱ C 级、 T2~T5 组爆炸性气体混合物的０区、１区、 2 区危险场所 | ||||
外壳防护等级 | 不低于 IP20 | ||||
传感器外壳表面温度 | 不得超过 135 ℃。 | ||||
绝缘电阻 | ＞ 500M Ω | ||||
绝缘强度 | ＞ 500V | ||||
