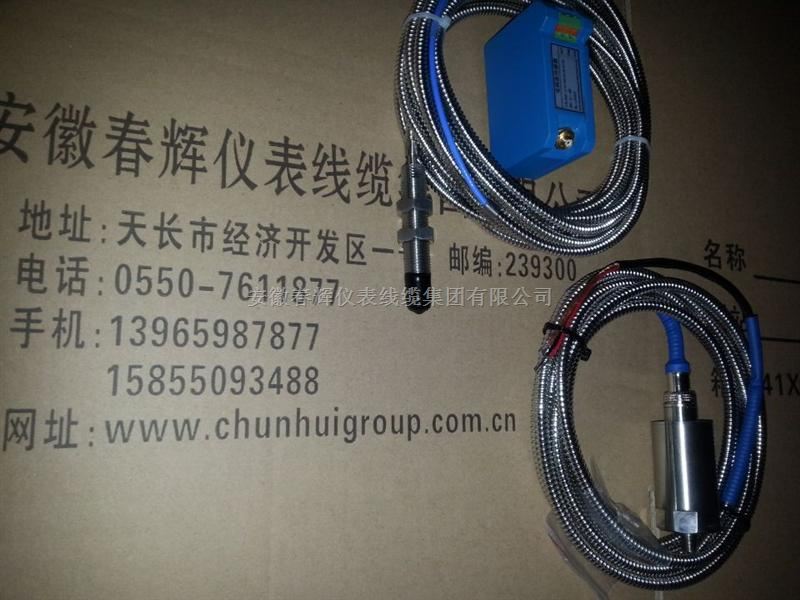

- 产品名称：CWY-D0，DWQZ-DO电涡流传感器
- 产品型号：CWY/DWQZ-DO电涡流传感器
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2016-10-31
- 已获点击：484
- 企业类型：制造商
详细说明
CWY/DWQZ-DO系列电涡流传感器：
传感器前置器、备紧螺母、同轴信号电缆组成。在制作过 程中，探头端部采用耐高温 PPS 工程塑料 （或陶瓷材 料） 通过“二次注塑”成型将线圈密封，使探头 在恶劣的环境中能可靠工作。由于端部线圈直径决 定了传感器的线性量程，因此我们通常用端部线圈 直径来分类和表征各型号探头，一般情况下，传感 器线性量程大致是探头端部直径的1/2～1/4。 传感器输出正比于探头端部与被测导体表面之间的 距离的电压信号，既能进行静态（位移）又能进行 动态（振动）测量，主要用于测量滑动轴承机械的 相对振动、位移、键相和转速；以及水轮机组的摆 度，适合较高温度情况下的工业现场。所有负电压 输出型的电涡流传感器符合美国石油学会（API） 为这类传感器制定的670标准。 探头和延伸电缆 采用先进的模具技术保证了探头端部和主体的牢固 连接。专门设计的探头电缆封装结构，可使电缆安 全地连接到探头端部，能承受330牛（75 磅）的拉 力。延伸电缆本身具备一定的耐腐蚀、防油、防水 的功能，可以防止油或其它液体沿电缆内部泄漏到 机器外部。 前置器 前置器可以采用紧凑的导轨安装，也可以采用传统 的螺钉面板安装，两种形式的安装基板均具有电绝 缘性，不再需要独立的绝缘板。前置器抗无线电干 扰能力强，达到欧洲电磁兼容性标准。 同轴接头 探头、延伸电缆和前置器都带有防腐蚀的镀金铜接 头。接头只需用手指紧固，特殊设计的机械锁紧装 置能防止连接松动；接头在安装或拆卸时也不需要 特殊的工具。探头和延伸电缆在订货时可选择带有 接头保护器；推荐在潮湿环境中安装选用接头保护 器，以提供必要的环境保护。 根据不同的工业现场监测要求，电涡流传感器可与 二次仪表（监测器） 或信号调理器（变送器）、测 试仪器输入配接,组成完整的设备状态监测系统。
HDO可用来精密诊断系统的运行状态，为系统提供全息动态特性，有效地对设备进行保护，为企业预先做好维护的准备，减少事故隐患的发生，提高工作效率！ 二、主要技术指标
探头直径 | Φ8 | Φ11 | Φ16 | Φ18 | Φ25 | Φ32 | Φ40 |
灵敏度(mv/μm) | 8 | ||||||
量程(mm) | 2 | 4 | 6 | 8 | 14.5 | 18 | 22 |
工作温度（℃） | 前置放大器：-35～70 探头：-30～150 | ||||||
线性误差（﹪） | ±＜1 | ±＜1.5 | ±＜1.5 | ±＜1.5 | ±＜2 | ±＜2.1 | ±＜2.2 |
工作频率（KHz） | 0～10.5 | ||||||
分辩率(μm) | 1 | ||||||
温漂(﹪℃) | 0.1 | ||||||
电源（VDC） | -24V～+24V | ||||||
电流输出（mA） | 4～20 负载＜500Ω | ||||||
传感器内阻（Ω） | 2＜10Ω (一般为5.4Ω) | ||||||
功耗（mA） | ＜30 | ||||||
安装螺纹(mm) | M10×1 | M14×1.5 | M20×1.5 | M22×1.5 | M22×1.5或M30×1.5 | M22×1.5或M36×1.5 | M22×1.5 |
