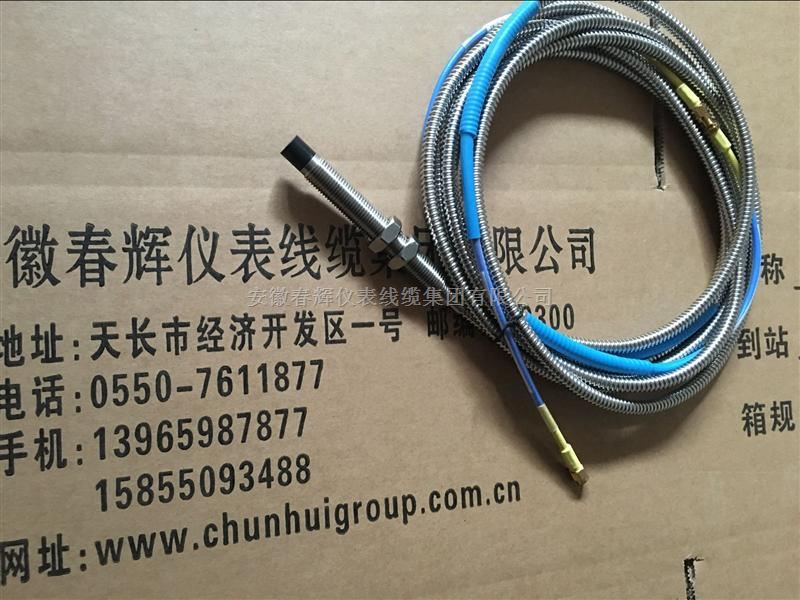

CS-3-M16-L75，JM-C-7F-02反转速监测传感器
  • 产品名称：CS-3-M16-L75，JM-C-7F-02反转速监测传感器
  • 产品型号：CS-3-M16-L75，JM-C-7F-02
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-10-30
  • 已获点击：654
详细说明

CS-3-M16-L75，JM-C-7F-02反转速监测仪表及转速探头传感器

是采用单片机为的智能转速监控保护仪表。该监控仪表具有：转速监测、正反转监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监测和保护。

主要功能：
1．具有高度智能化，参数设置实现全面板操作。
2．适宜长期在线监测，安装调试方便简单，无需现场维护。
3．采用挂壁式结构，铝合金压铸机箱，防护等级达到IP55。
4．具有二级报警开关量输出。
5．具有4～20mA电流模拟量输出。
6．量程、报警值任意设置。
7．具有TDM实时信号输出。
8．值自动记忆和查询。
9．正反转监测保护。
技术参数：
1．显示方式：LED数字显示
2．测量范围：0～9999转/分
3．测量：±1转/分
4．齿数设置：1～120齿任意设置(出厂值60齿)
5．输入方式：2个CS-3传感器信号、CS-3F传感器信号
6．输出方式：电流输出：4～20mA(负载≤1KΩ)
二级开关量输出：DC 27V/2A 或 AC250V/5A
TDM同步信号输出
7．环境温度：-10～65℃(相对湿度：≤85%)
8．供电电压：AC220V/50HZ±10%
9．安装方式：挂壁式
10．外形尺寸：240mm(长)×190mm(宽)
11．开孔尺寸：275mm(长)×170mm(宽)

利用钢铁材料（或其他导磁材料）做的齿轮转动，产生磁通量的变化，通过敏感元件获得信号，可测量齿轮的转动。传感器内置电路对该信号进行放大、整形，输出稳定的方波信号，测量频率范围更宽，输出信号更稳定，能实现远距离传输。

运用:

适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速和反转的监测和保护参数指标:▼ 工作电压为：DC12～30V。响应频率1Hz～20kHz。输出信号： 方波信号，高电平近似电源电压，低电平不大于0.7V。测量： 正负一个脉冲。触发形式：钢铁齿轮，齿条或其它软磁和硬磁材料。齿形厚度：≥15mm。保护形式：有极性保护和短路保护。绝缘电阻： ≥50MΩ。防护等级： IP65。输出方式： PNP 型输出。工作温度： -20゜C～85゜C。工作湿度： ≤95%（非冷凝）。转速探头标准直径：0 4：M16x1  定制：0 2：M12x1    0 3：M14x1  0 5：M18x1传感器长度，单位为mm，默认为100mm 安装简单，防水防油，抗震性能强。主要应用于将机械运动中的转动的物理量转化成方波脉冲电信号。多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、汽车ABS、出租车记价器、摩托车发动机转速、火车车轮转速、飞机发动机转速等各个领域。
