- 产品名称：SG-1M 、SG-IM整体电子式控制模块
- 产品型号：SG-1M ，SG-IM整体电子式控制模块
- 所属类别：工业自动化仪表 > 执行器
- 发布时间：2016-10-26
- 已获点击：756
- 企业类型：制造商
详细说明

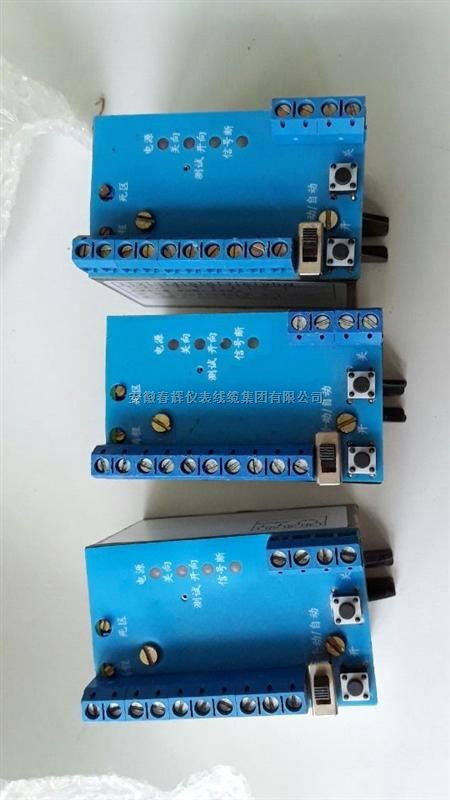

SG-1M整体电子式控制模块：
特点：
1． 输入电流4-20mADC输入阻抗250欧姆
2． 输出电流4-20mADC输出负载270欧姆
3． 内置电子刹车，防机械惰走
4． 输入断信号执行器保持原位（特殊要求开闸或关闸）
5． 无触点功率输出AC220V
1、将手动自动开关向右拨到手动位置。
2、校整阀位，按手动开关阀开按键，阀位向全开的方向运行，按手动开关阀关按键，阀位全关的方向运行。
3、如果阀位量程没有达到90°，可调整0%和100%电位器，调整0%电位器顺时针为增加量，逆时针为减少量程，将0%电位器调到4毫安。调100%电位器顺时针为减少量程，逆时针为增加量程，将100%电位器调到20毫安。
4、因调整0%和100%电位器两者相互作用，所以上下行量程，需多次调整电位器0%和100%才使量程达到4-20毫安。即阀位运行区间为90°。
5、手动调整完毕后，将手动、自动开关向左拨置到自动位置，这时执行器可接收DCS系统运行指令，即投自动。
1、将手动自动开关向右拨到手动位置。
2、校整阀位，按手动开关阀开按键，阀位向全开的方向运行，按手动开关阀关按键，阀位全关的方向运行。
3、如果阀位量程没有达到90°，可调整0%和100%电位器，调整0%电位器顺时针为增加量，逆时针为减少量程，将0%电位器调到4毫安。调100%电位器顺时针为减少量程，逆时针为增加量程，将100%电位器调到20毫安。
4、因调整0%和100%电位器两者相互作用，所以上下行量程，需多次调整电位器0%和100%才使量程达到4-20毫安。即阀位运行区间为90°。
5、手动调整完毕后，将手动、自动开关向左拨置到自动位置，这时执行器可接收DCS系统运行指令，即投自动。
故障排除：
1、如果执行器发生震荡，请调节死区电位器，顺时针转两圈左右，调节死区电位器不起作用时，检查动力电源电压是否正常，如果电压出现忽高忽低时，将与厂家解决稳压问题。
2、如果信号漂移，请查看控制柜给定或反馈信号是有源还是无源的，如果是有源的请将信号有源线拆除；如果信号线是无源的，请再信号源处加隔离模块。（执行器控制模块是无源的）

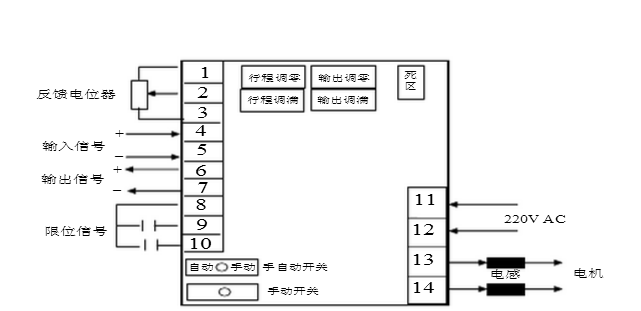

3、在出厂时执行器已按正行程调整好，如果现场需要反行程，请将模块端7与10、8与9、12与14、15与16同时对调。
4、如果DCS系统发出运行指令，执行器不动，查看反馈信号线是否接反，如果接反请把信号反馈线对调。
5、如电子模块用一阶段出现损坏时，检查外接线路是否淋雨，如果外接线淋雨，必须将外接线动力线与执行器连接线结合处加强防雨措施。
6、执行器电机出现堵转或电机发生异常应及时切断电源，防止损坏电子模块。
7、如果执行器距离热源太近，必须采取措施，将电子模块引线远离热源（工矿温度55度以下）
