磁电温度转速传感器XS12JK-4P/Y转速传感器/转速探头XS12JK-3P/Y
测速传感器XS12JK系列：
XS12JK系列磁电转速传感器:
用电磁感应原理来达到测速目的。传感器安装在正对于渐开线齿轮的齿面，形成切割磁力线，产生交变电压。具有抗干扰性能好、输出信号大、不需外接电源等优点，适合在各种恶劣环境中使用。
能将转角位移转换成电信号供计数器计数，
只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。
一：传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
二、技术参数：1、 输出波形：近似正弦波（≥50r/min时）
2、输出信号幅值：50r/min时≥300ｍｖ 传感器
铁芯和被测齿轮齿顶间隙 δ＝0.5～1.2mm
被测齿轮模数m=2
齿轮 Z = 60
材料 电工钢 信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、测量范围：50～5000Hz4、使用时间：连续使用
5、工作环境：温度 -20～+60℃ -20～+160℃（特殊定做）
6、输出形式：X12K4P四芯插头
7、外形尺寸：外径M16×1可根据要求需定做。
1、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自 如，六角螺母并紧后，不得有松动现象。２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
技术参数：1．量程范围：50～15000rpm(标准60齿)2．齿轮形式：模数2～4（渐开线）3．齿轮材料：高导磁金属材料4．安装螺纹：M16×1或其它规格可以定制！5．安装间隙：0.5～1mm6．输出波形：近似正弦波（渐开线齿轮）；近似方波（孔板）7．使用温度：-10～70℃（普通导线）；-10～120℃（高温导线）
有特殊要求和规格请跟厂家联系
螺纹规格
选项描述
E:引出线
D:出线方式
1 1m 绞织屏蔽电缆

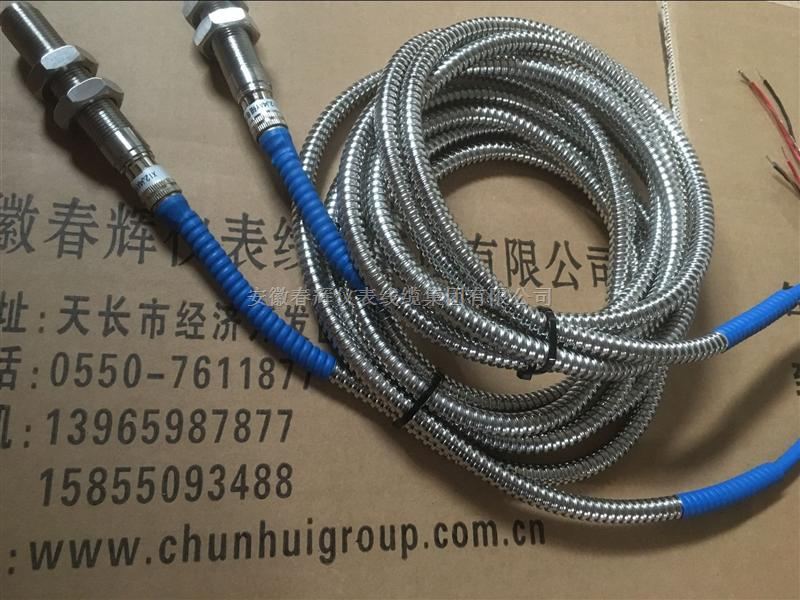

K1 1m 不锈钢铠装绞织屏蔽电缆
铠装电缆前加k,以1m递增,
无铠装长度30m,铠装长度20m.
0 不带电缆（仅限航插） A B C D E
F:防爆要求
Ex
无防爆要求
本质安全型
F
订货信息
ZST/ZSP4(批量订货产品)
A
B
C
普通整体电缆出线（仅限TS2&TS4）
普通航插出线（仅限TS4&TS6)
D、E
F 船用航插出线（仅限TS6)
高温整体电缆出线（仅限TS8&TS6）
（D）MIL航插出线
（E）MIL弯式航插 （仅限TS6)
We do quality
A
B F
C
D
X
G
H
M16X1 E
M16X1.5
M20X1.5
M20X2.0
M14X1.0
M14X1.5
M18X1.0
M18X1.5
特殊螺纹规格，订货时详细说明
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min 30~100000r/min 50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞500mV/50r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数 ≥2
工作温度 -20℃～+85℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质为316、304不锈钢，端部体材质ABS注塑
