RS-1-L090-A01-B01-C03-D02-E01、RS-2-L100-A02-B02-C2
  • 产品名称：RS-1-L090-A01-B01-C03-D02-E01、RS-2-L100-A02-B02-C2
  • 产品型号：RS-2-L100-A02-B02-C02-D02-E02
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-10-15
  • 已获点击：557
  • 型号/规格：转速探头RS-2-L100-A02-B02-C02-D02-E02、RS-1-L090-A01-B01-C03-D02-E01
详细说明

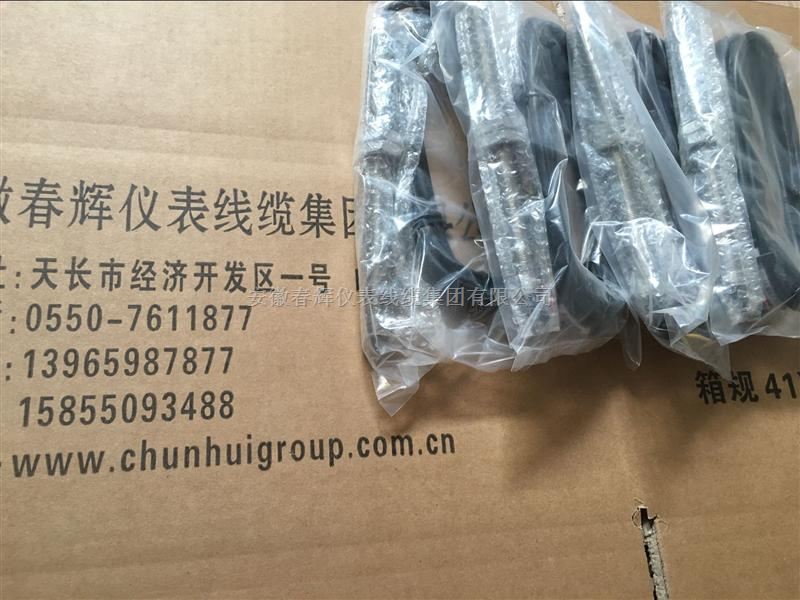

RS-2-L100-A02-B02-C02-D02-E02、

RS-1-L090-A01-B01-C03-D02-E01转速探头传感器

传感器采用SMR敏感元件，钢铁材质导 磁体触发，具有频响宽，稳定性好，抗干扰能力强等特点，内有放大整形及保护电路，输出幅度稳定的方波，能实现信号的远距离传输，主要用于转速、角位移的测量。
2F为双路测速传感器，配以键槽或齿轮能输出两路有相位差地幅度稳定的信号，既具有普通的测速功能，又具有判向功能，能分辨齿轮、齿条的运动方向。

采用电磁感应原理来达到测速目的。具有不需要外接电源、输出信号大、使用方便的优点。可在条件相对恶劣的烟雾、油气、水气、防爆等环境中使用。

电磁式转速传感器是高性价比、用途广泛的通用转速传感器，用于导磁性物体的转速测量，采用非接触式测量方式。传感器内部由磁钢、软磁衔铁和线圈组成。其基本测量原理是磁场（磁力线）由磁铁
发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化线圈感应出电动势的变化线圈内
轴上测速齿轮)感应与转速成比例的频率信号；如果是渐开线齿轮感应电压则是正弦波。信号幅值大小与转速
成正比与探头端面和齿顶间间隙大小成反比。
技术规格
所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在1mm情况下测得。
直流电阻：普通型（03/04) 高阻型(01/02)
450~500Ω 600~650Ω
转速范围：（60齿）
输出电压：（V ）P-P50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min）÷60（S）×60（P/R）
＞10Vp-p/500r/min
电磁兼容：符合CE标准
输出方式：浮地输出
耐振动：20g
出线方式：2 2 整体电缆或航插出线（二线绞织屏蔽电缆，20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙：0.5～1mm建议安装间隙 0.8mm
检测齿轮：模数≥2
工作温度：-20℃～+85℃
环境防护：航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质：为316、304不锈钢，填充物为环氧树脂合成物
重 量：＞200g （不包括信号线）
防爆标准： Exd ⅡC T4
壳体长度：35-250mm
电   源：无、＋12VDC
输   出：＞200mV/30r/min正弦波信号（标准型）
