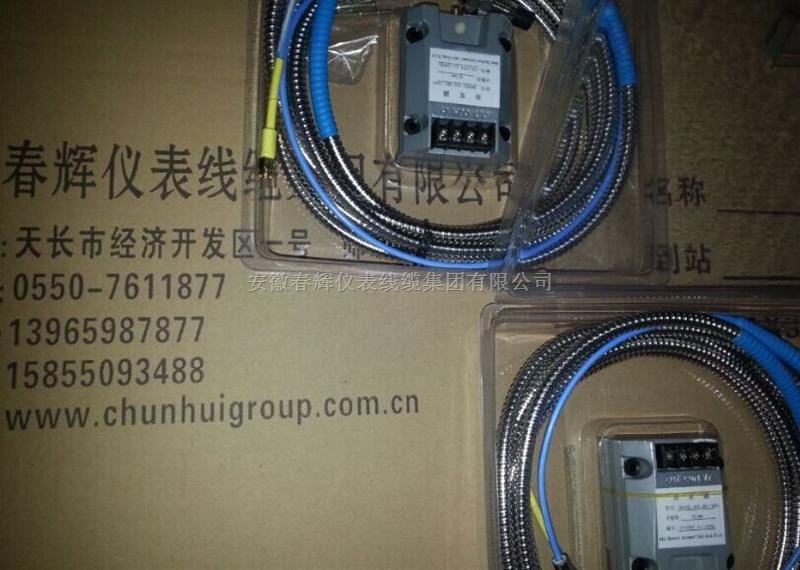

- 产品名称：WT-DO-A1-B5-C3-D1、 WT-DO-A2-B1-C1-D1电涡流传感器
- 产品型号：WT-DO-A1-B5-C3-D1
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2016-10-10
- 已获点击：673
- 企业类型：制造商
详细说明
WT-DO-A1-B5-C3-D1、
WT-DO-A2-B1-C1-D1电涡流传感器：
传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。在所有与机械状态有关的故障征兆中，机械振动测量是权威性的，这是因为它同时含有幅值、相位和频率的信息。机械振动测量占有优势的另一个原因是：它能反应出机械所有的损坏，并易于测量。从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。
WT-DO系列防爆电涡流传感器能测量被测体（必须是金属导体）与探头端面的相对位置。由于电涡流位移传感器长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因
有效地对设备进行保护及进行预测性维修。
电涡流传感器的应用
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
探头直径（mm） | Ф8 | Ф11 | Ф25 |
线性范围（mm） | 2 | 4 | 12 |
灵敏度（V/ mm） | 8.0 | 4.0 | 0.8 |
使用温度（℃） | 探头延伸电缆-40～+150 前置器-40～+65 | ||
线性误差（%） | <1 | <1 | <1.5 |
温度漂移（%） | <3 | <3 | <5 |
频率响应（KHz） | 0～10 | ||
被测面直径（mm） | 16 | 25 | 50 |
电源（VDC） | -23 ～ -26 | ||
输出电压（VDC） | 约-22 | ||
耗电量（mA） | <15 | ||
螺纹规格（mm） | M10×1 | M14×1.5 | M30×2 |
② 工作温度：-30℃～150℃
③ 探头温漂：以20℃（室温）为准，+150℃内温漂小于±3%
探头选择要点：
选择探头，建议选择标准线性量程大于被测体移动范围20%以上的探头；
若被测面面积不能满足试件尺寸要求，可选择扩展线性量程的小探头；
若探头电缆无管道保护，建议选择铠装探头，使电缆不易破损；
若无特别的安装限制，通常选择标准安装类型的探头；
探头的无螺纹是为了方便安装：采用螺孔安装时，适当长度的无螺纹可以减少需要旋入螺孔的长度；
探头壳体长度取决于安装位置与被测面的距离，若无特别需要，建议选择40或50mm长；
采用螺孔安装时，探头电缆应选0.5m或1.0m长，以免旋动探头时不易扭断电缆，还应选择延伸电缆；
在机器内部安装探头，探头总长应保证电缆接头能处于机器外部，防止内部的机油污染接头；
特殊规格的探头请提供详细的尺寸数据或加工图纸或者明细的规格型号。
典型应用示意图：
