轴向位移电涡流传感器DWQZ8108-01-A40-B03-C01-D01

包括标准的电涡流位移传感器；测试条件（有特别说明除外）

前置器负载10KΩ，被测试件为40CrMo ，温度20℃供电电源（供电电源输出电流不小于50mA）。

前置器输出方式不限幅负电压输出：-22~-26Vdc；

探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系

注：非线性误差指实际输出值与理论值(按指标特性方程计算)相对误差。

灵敏度(线性范围内输出差值比线性范围

是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。

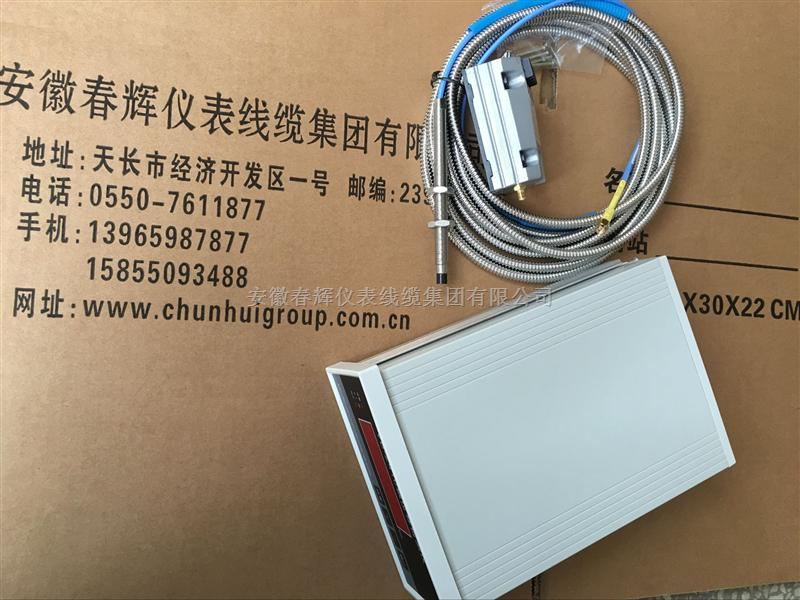

列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。本安型系列电涡流传感器可应用于易燃、易爆等危险场所，使用时必须和关联设备LB896齐纳安全栅配套使用。产品防爆标志为ExiaⅡCT2～T5，防爆合格证号为GYB06901。产品标准为Q/ZH6112-2006。
组成：DWQZ型系列电涡流传感器由DWQZ探头、DWQZ延伸电缆、DWQZ前置器三部份组成。
DWQZ系列探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头。
DWQZ系列延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。
DWQZ系列前置器是系统的部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。

安徽春辉仪表线缆集团有限公司

轴向位移电涡流传感器DWQZ8108-01-A40-B03-C01-D01

包括标准的电涡流位移传感器；测试条件（有特别说明除外）

前置器负载10KΩ，被测试件为40CrMo ，温度20℃供电电源（供电电源输出电流不小于50mA）。

前置器输出方式不限幅负电压输出：-22~-26Vdc；

探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系

探头直径（mm）

线性量程

（mm）

线性范围

(mm)

灵敏度

(V/ mm)

非线性误差

被测轴直径

(mm)

Ф5

2

0.25~2.25

8

1%

Ф15

Ф8

2

0.25~2.25

8

1%

Ф20

Ф11

4

1.0~5.0

4

1.2%

Ф33

Ф25

12.5

1.25~13.75

1.28

2%

Ф55

Ф50

25

0.25~2.25

0.64

2%

Ф120

注：非线性误差指实际输出值与理论值(按指标特性方程计算)相对误差。

灵敏度(线性范围内输出差值比线性范围

探头直径

(线性量程)

前置器输出 灵敏度

φ8 mm

(2mm)

φ11 mm

(4mm)

Ф25mm

(12.5mm)

代号

输出

单位

01

-1.5~-21V

V/mm

8

4

1.28

02

4~20mA

mA/mm

8

4
