产品名称：SZD-AH、SZD-B、SZD-B-S液位调节仪
产品型号：SZD-AH、SZD-B、SZD-B-S
所属类别：工业自动化仪表 > 过(流)程分析/控制仪表
发布时间：2016-10-02
已获点击：650
企业类型：制造商

详细说明

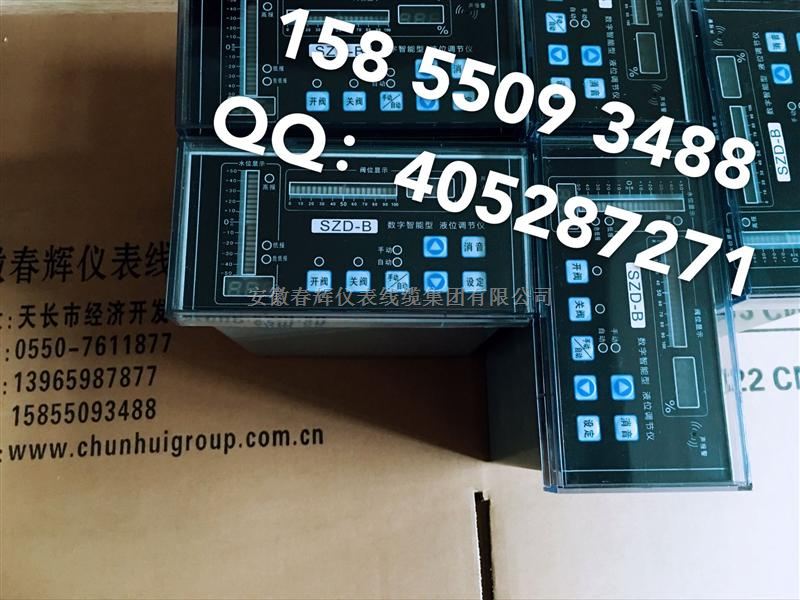

SZD-AH、SZD-B调节仪、SZD-B-S液位调节仪

SZD-AH型液位调节仪主要用于0.5-10t/h锅炉水位的给水泵控制、锅炉水位显示、声光报警。SZD-AH型液位调节仪与我厂自行开发生产的LSG-3000-G型浮球电感式传感器组成液位显示控制系统。本系统也适用于其他压力（≤2.5Mpa）密封或开口容器的液位显示，报警和控制。

二、SZD-AH智能型液位调节仪主要特征:

1、抗干扰能力强，安装简单，无需调试，智能自行整定。

2、本调节仪可以自由设定自动开泵和停泵的位置用。

3、本调节仪的LED显示管增加到了40位，使液位的变化更加清晰。

4、增加了三位数码管，使观察水位可以连续显示，更加精准化。

5、对锅炉的水位取样采用了先进的模糊智能曲线算法，屏蔽了锅炉水面波动对采样的影响，使显示和控制更加平稳，确保锅炉安全运行。

三、SZD-AH智能型液位调节仪主要功能:

1、具有高、低水位声光报警功能。

2、具有高、低水位报警开关输出功能。

3、具有危险低水位联锁保护功能。

4、具有锅炉水位双色光柱显示功能。

5、具有锅炉水位数字化显示功能。

6、具有锅炉水位控制手动—自动无扰动任意切换控制功能。

7、具有报警消音自动回复功能。

8、具有紧急情况下，手动补水功能。

9、适配传感器：浮球电感式传感器。

四、SZD-AH智能型液位调节仪主要技术参数

1、液位输入信号：浮球连续式电感式传感器

2、液位显示范围：-50mm到+50mm(100mm)（玻璃板水位计中心为0mm）

3、液位调节范围：-40mm到+40mm(连续任意可调)

4、液位报警范围：-75mm(危低水位)、-50mm（低水位）、+50mm(高水位)

5、报警输出容量：220VAC、10A

6、开泵触点容量：220VAC、10A

7、液位输出信号：DC：4-20mA RL ≤1.2KΩ (选配)

8、工作电压及功耗：AC220V±15%，功耗≤3W

9、使用温度：传感器≤250℃ 仪表≤50℃

10、仪表外形尺80mm×160mm×160mm（160mm80mm160mm）开口尺寸152mm×76mm

连续式液位调节仪为PID连续给水调节装置，主要适用于1-35T/h，压力≤2.5Mpa的各类锅炉筒水位自动调节。

调节系统由安装在锅炉上的UHGG-31A-G电感浮球传感器，液位调节仪和安装在锅炉给水管路上的电动调节阀（ZAZ或DKZ、DKJ）（或给水变频器）三部分组成。

液位调节仪具有双色光柱水位显示、阀位开度指示，高、低、危低水位极限声光报警及报警信号触点输出，调节阀可自动/手动切换。同时水位输出4-20mA.DC（用户可自行调试）液位信号供记录仪、PLC、计算机等使用。

本仪表属于智能仪表，特点是不需要调试,只需要高、低水位位置确认就可以了。具有阀门全关，全开自动保护功能。

二、调节系统的特点

1. 本调节系统能够根据锅炉水位的变化自动调节给水量，连续进水，使锅炉的蒸发量和进水量趋于相对平稳状态，以维持锅炉筒水位处于正常位置。避免了锅炉筒水位出现过低或过高现象，保护和延长锅炉的使用寿命。

2. 本调节系统避免了断续给水引起的水泵频繁启动时，对电网的影响和对省煤器的温度冲击，延长了辅机和电器的使用寿命。

3. 由于连续给水，充分利用了省煤器的热能，可降低煤耗，具有一定的节能效果。

4. 本调节系统也适用于其他低压容器和开口容器的自动控制。

三、主要技术参数及规格：

1.适用介质：非腐蚀性液体比重≥0.8

2.工作压力：传感器≤2.5Mpa

3.适用温度：传感器≤250℃

4.相对湿度：≤85%

5.工作电压：220V.AC±15% 50Hz

6.功耗：<10VA

7.液位显示范围：±50mm（以玻璃板水位计中心为零水位）

8.液位报警点：高水位报警点+50mm;低水位报警点-50mm

9.危险低水位控制点-65mm（可调）

10.阀位反馈信号： 0-10mA.DC 或 4-20mA.DC

11.液位输出信号： 4-20mA.DC（对应液位-50至+50mm）

12.报警触点输出： 220V.AC/10A

13.开关阀触点输出： 220V.AC/10A

14.仪表尺寸：80×160×160mm

15.开口尺寸：76×152（横式）：152×75（竖式）

16.传感器法兰距：300±2、350±2、400±2、440±2mm（选用规格）

17.调节阀通经：DN16、DN20、DN25、DN32、DN40、DN50（选用规格）

2、调节器接线

1．调节仪、执行器的接线必须严格进行，所有电器施工应根据有关电气施工规则进行。

a.传感器不需要安装排污管道，下面排污口必须盲堵。

工作原理：

由检测液体的UHGG电感浮球液位传感器将检测的液位变化信号，经交流电桥转换成交流信号，再经检波比较、调零、整形放大后，成为一个线性的液位信号。与仪表内定值信号进行比较，经智能PID自整定运算后，此信号与水位信号进行比较，二次经智能PI自整定运算后，输出开关信号（开、停、关），控制电动调阀上的电动执行器，根据锅炉筒水位高低连续改变进水量，以保持锅炉筒水位控制在正常水位线上下波动，当进水量与负荷趋于相对平衡时，阀门就调整在相应的开度。
