CS-1-L100、

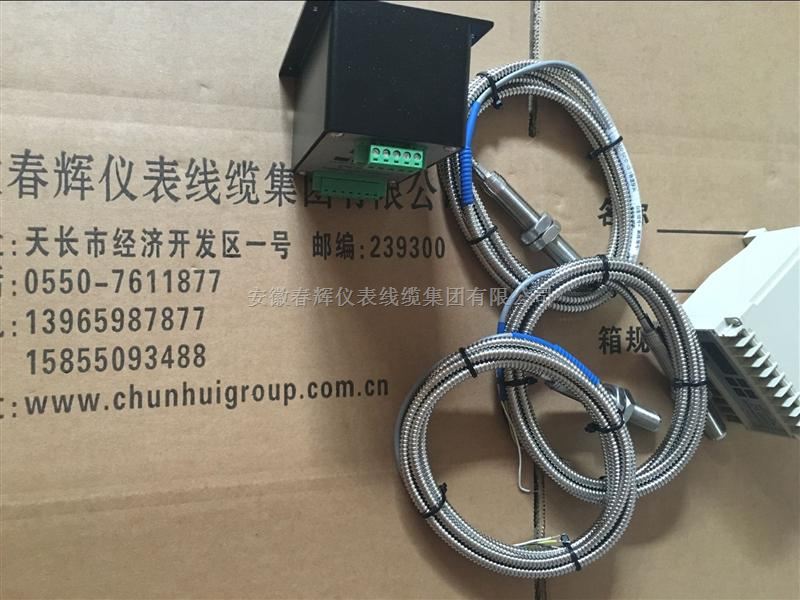

CS-1-L180、CS-1-M16-L60转速探头
能将转角位移转换成电信号供计数器计数，非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。
磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让
传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，
信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环
境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和
无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min 30~100000r/min 50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞500mV/50r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数 ≥2
工作温度 -20℃～+85℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质为316、304不锈钢，端部体材质ABS注塑
输出电压（V P-P）壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
35-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -40℃～+180℃
环境防护 防护等级为IP67外壳材料重量 ＞200g （不包括信号线）防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
无
1~60000r/min
DC5V～48V
输出电压（V P-P） ＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min
＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min
≥2
所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在0.8mm情况下测得。
≥2
-20℃～+85℃
输出频率
电源/放大器
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。HZ=转速（ r/min ）÷60（S）×60（P/R ）
螺纹规格
选项描述
E:引出线
D:出线方式
1 1m 绞织屏蔽电缆
K1 1m 不锈钢铠装绞织屏蔽电缆
铠装电缆前加k,以1m递增,
无铠装长度30m,铠装长度20m.
0 不带电缆（仅限航插） A B C D E
F:防爆要求
Ex
无防爆要求
本质安全型
F
订货信息
ZST/ZSP4(批量订货产品)
A
B
C
普通整体电缆出线（仅限TS2&TS4）
普通航插出线（仅限TS4&TS6)
D、E
F 船用航插出线（仅限TS6)
高温整体电缆出线（仅限TS8&TS6）
（D）MIL航插出线
（E）MIL弯式航插 （仅限TS6)
We do quality
A
B F
C
D
X
G
H
M16X1 E
M16X1.5
M20X1.5
M20X2.0
M14X1.0
M14X1.5
M18X1.0
M18X1.5
特殊螺纹规格，订货时详细说明
传感器的安装使用
传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了产品使用手册内容所允许的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢固，不能松
动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场环境对信
号连接电缆做好环境防护处理。
传感器与检测齿轮齿顶间间隙越小，输出电压越大；同时传感器输出电压随转速增加而增大。通常安装间隙
为0.5～3mm；建议安装间隙为1mm；检测齿轮的齿形建议采用渐开线齿轮；检测齿轮的大小由模数（M）来决定，它是决定齿轮大小的参数值，建议采用模数≥2，齿顶宽为4mm以上的齿轮盘；检测齿轮的材质最
好采用强磁性体材料（即能被磁铁吸引的材料）。
