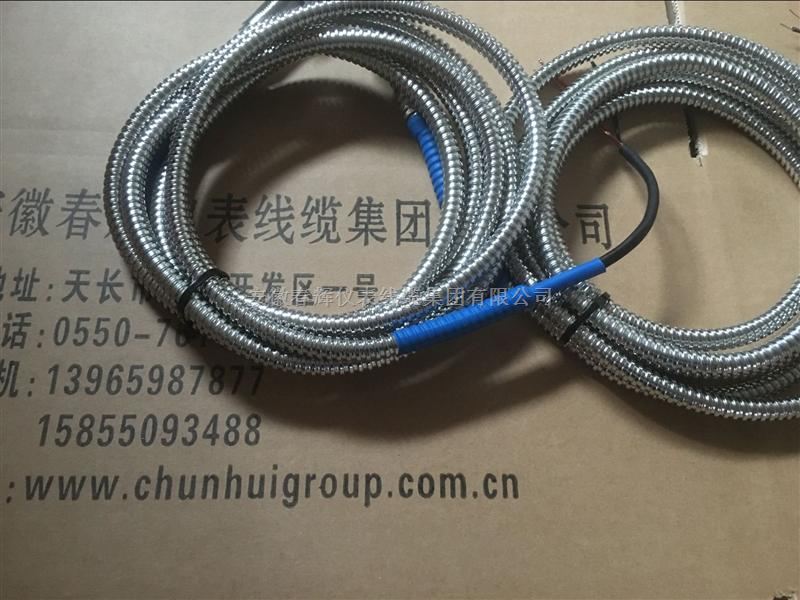

SZMB-5-T、SZMB-9、SZMB-01测速传感器
  • 产品名称：SZMB-5-T、SZMB-9、SZMB-01测速传感器
  • 产品型号：SZMB-5-T、SZMB-9、SZMB-01
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-09-28
  • 已获点击：667
  • 型号/规格：SZMB-5-T、SZMB-9、SZMB-01测速探头
详细说明

SZMB-5-T、SZMB-9、SZMB-01测速探头

能将转角位移转换成电信号供计数器计数，非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。
传感器具有：体积小，结实可靠，寿命长，不需电源和润滑油……等优点，与测速转速系列仪表均可配用。
主要技术指标：
输出波型：近似正弦波（≥50r/min时）
输出信号幅值：≥300mV
传感器铁蕊和被测齿顶间隙φ=0.5mm
被测齿轮模数m=2
齿数Z=60
材料：电工钢
信号幅值大小与转速成正比，与铁蕊和齿顶间隙的大小成反比。
测量范围：50～5000r/min
使用范围：连续使用。
相对湿度≤85%,无腐蚀性气体
输出形式：X12K4P四蕊插头
外形尺寸：外径M22×1,总长84mm、外径M16X1.总长120

SZMB-5T磁电转速传感器能将转角位移转换成电信号，它与XPZ-02率—电流转换器构成了核工业电站冷却泵转速检测装置。

主要技术指标：
检测频率：20～5000Hz(磁性60齿检测齿轮，模数≥1)
50～5000Hz(电工钢60齿检测齿轮，模数≥2)
输出信号：波开：近似为正弦波
幅值：≥600mVp-p(电工钢60齿检测齿轮，模数≥1且频率≥20Hz)
≥300mVp-p(电工钢60齿检测齿轮，模数≥2且频率≥50Hz)
传输距离：≤2m
安装间隙：0.5～2mm(磁性60齿检测齿轮，模数≥1,频率≥20Hz)
0.5～1mm(电工钢60齿检测齿轮，模数≥2,频率≥50Hz)
政党工作条件：温度：-10～+110℃
相对湿度：≤85%
大气压力：86～106KPa
工作原理：
SZMB-5T磁电转速传感器由磁钢、铁芯、线圈组成，当铁芯靠近在转动的导磁齿轮时，由于磁路中磁阻的变化，在感应线圈内产生感应电动势，输出近似弦波的信号。

SZMB—9磁电转速传感器能将转角位移转换成电信号供计数器计数。具有体积小，结实可靠，寿命长，不需电源和润滑油等优点,非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。
主要技术指标
输出波形：：近似为正弦波（≥50r/min时）
输出信号幅值：50r/min时≥300mV
传感器铁蕊和被测齿轮齿顶间隙δ=0.5mm
被测齿论模数m=2，齿数Z=60
材料电工钢信号
幅值大小，与转速成正比，与铁蕊和齿轮顶间隙的大小成反比
测量范围：50～5000Hz
使用时间：连续使用
环境温度：-20 ～ +60℃
输出形式：X12K4P四蕊插头
外形尺寸：φ16×（L+32）
重 量：300g
