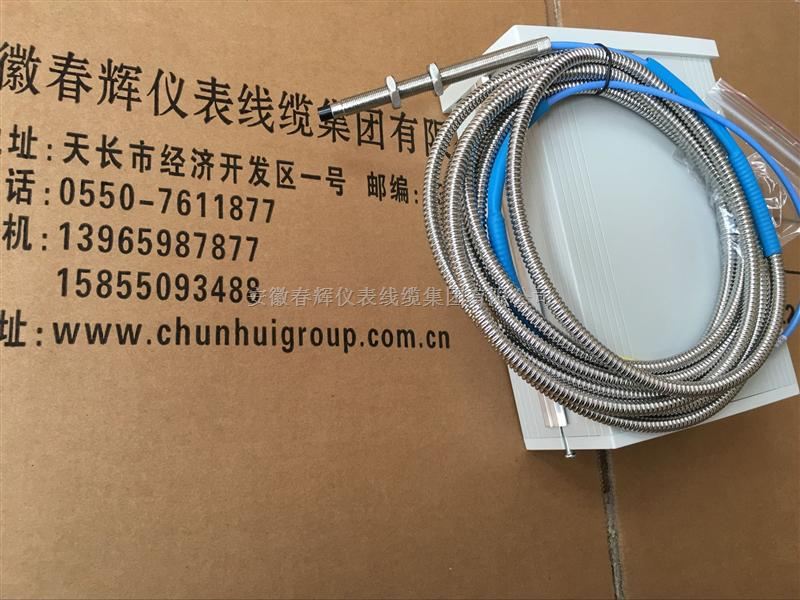

VB-Z9400，VB-Z9401-100转速传感器探头
  • 产品名称：VB-Z9400，VB-Z9401-100转速传感器探头
  • 产品型号：VB-Z9400，VB-Z9401-100
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2016-09-27
  • 已获点击：550
  • 企业类型：制造商
详细说明

 VB-Z9400，

VB-Z9401-100霍尔转速传感器

VB-Z9400霍尔转速传感器采用霍尔芯片，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速。具有非接触、频响宽、抗振性强、稳定性好、抗干扰能力强等特点。

技术参数

频响特性：0～10kHz

输出波形：方波，上升、下降沿时间  12μs±40%

脉冲：±1个脉冲

负载能力： ±20mA （）

输出电压：高电平近似电源电压；低电平<0.3V

工作电源： +5V～30V

功耗电流：≤35mA

工作温度：－30℃～80℃   －20℃～120℃（高温型）

输出方式：PNP输出

防护等级：IP65

耐振性能：振动（10Hz～2KHz）30g，冲击100g

保护形式：极性，短路

绝缘强度：>500MΩ

直流电阻转速范围60齿 输出电压（V P-P） 50~100000r/min 30~100000r/min 50~100000r/min 60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R） ＞500mV/50r/min 电磁兼容 符合CE标准 输出方式 浮地输出 耐振动 20g 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 ≥2 工作温度 -20℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 壳体材质为316、304不锈钢，端部体材质ABS注塑

直流电阻 转速范围（60齿） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 低电平＜0.5V 高电平＞4.3V 35-250mm 60-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -20℃～+120℃ 环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67 外壳材料 重量 ＞200g （不包括信号线） 防爆标准 Exia ⅡC T6 316、304不锈钢，全金属结构 ZST/ZSP8系列高温型 无 ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890 120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5% 技术规格 直流电阻 转速范围（60齿） 输出电压（V P-P） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 35-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -40℃～+180℃ 环境防护 防护等级为IP67 外壳材料 重量 ＞200g （不包括信号线） 防爆标准 Exia ⅡC T6 316、304不锈钢，全金属结构 无 1~60000r/min DC5V～48V 输出电压（V P-P） ＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min ＞500mV/50r/min ＞800mV/50r/min ＞1000mV/50r/min ＞1000mV/30r/min ＞1500mV/50r/min ≥2 所有参数均在25℃±5℃下，检测齿轮模数为2，齿数60，安装间隙在0.8mm情况下测得。 ≥2 -20℃～+85℃ 输出频率 电源/放大器 60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。HZ=转速（ r/min ）÷60（S）×60（P/R ） 输出频率 电源/放大器 60P/R的检测齿轮，则频率表记（Hz)
