- 产品名称：SZD-B、SZD-S液位调节仪/电极式液位极限水位报警调节仪
- 产品型号：SZD-B/S液位调节仪/液位监控仪
- 所属类别：工业自动化仪表 > 物位检测仪表
- 发布时间：2016-09-27
- 已获点击：671
- 企业类型：制造商
- 产品型号：SZD-B、SZD-S系列
SZD系列和UDX系列液位调节仪/
电极式液位极限水位报警调节仪

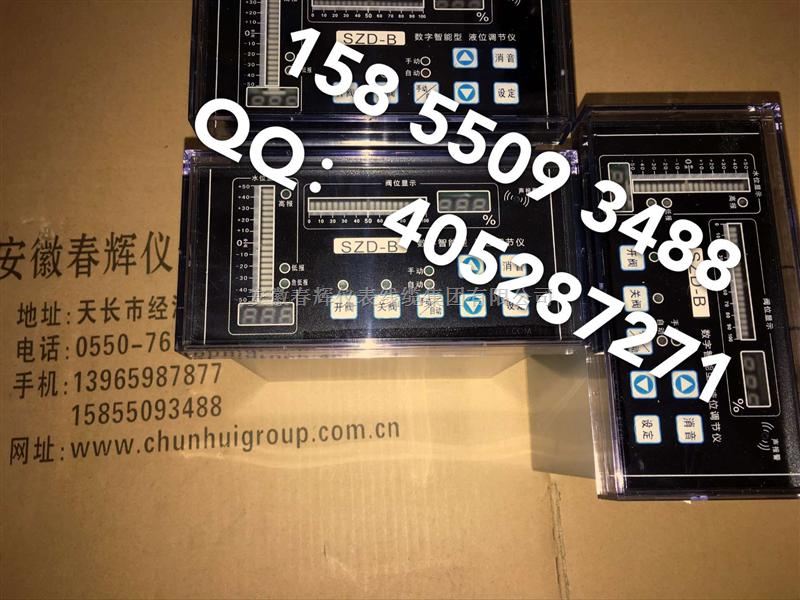

SZD-B/S液位调节仪/电极式液位极限水位报警调节仪
主要用于0.5-10t/h锅炉水位的给水泵控制、锅炉水位显示、声光报警
主要特征:
1、抗干扰能力强，安装简单，无需调试，智能人机对话自行整定。
2、本调节仪可以根据用户的要求自由设定自动开泵和停泵，开关泵的位置用户可以在±50以内自由的设定。
3、本调节仪的LED显示管增加到了40位，使液位的变化更加清晰，达到了2.5mm/位。
4、增加了三位数码管，使观察水位更加精准化，显示的达到了1mm，改变了以往只通过观察LED显示来估算水位。
5、对锅炉的水位取样采用了先进的模糊智能曲线算法，屏蔽了锅炉水面波动对采样的影响，使显示和控制更加平稳，确保锅炉安全运行。
可自行选择液位输入信号（液位电感线圈输入或0-10mA、4-20mA标准信号输入），亦可自行选择反馈信号（0-10mA、4-20mA或电位器），使之适用范围更广泛。同时，内部线路、结构也作了进一步改进，整体结构及各部分连线更简单、合理，使仪表工作更加稳定可靠，调整更加方便。
主要功能:
1、具有高、低水位声光报警功能。
2、具有高、低水位报警开关输出功能。
3、具有危险低水位联锁保护功能。
4、具有锅炉水位双色光柱显示功能。
5、具有锅炉水位数字化显示功能。
6、具有锅炉水位控制手动—自动无扰动任意切换控制功能。
7、具有报警消音自动回复功能。
8、具有紧急情况下，手动补水功能。
9、适配传感器：电感式传感器。
、液位输入信号：电感信号（配UHGG311A-G传感器使用）
2、液位显示范围：-50mm到+50mm(100mm)
3、液位调节范围：-40mm到+40mm(连续任意可调)
4、液位报警范围：-75mm(危低水位)、-50mm（低水位）、+50mm(高水位)
5、报警输出容量：220VAC、10A
6、开泵触点容量：220VAC、10A
7、液位输出信号：DC：4-20mA RL ≤1.2KΩ (选配)
8、工作电压及功耗：AC220V±15%，功耗≤3W
9、使用温度：传感器≤250℃ 仪表≤50℃
10、仪表外形尺寸：80mm×160mm×160mm
11、仪表开孔尺寸：76±1mm×152±1
12、传感器适用介质:非腐蚀性液体比重≥0.8
13、传感器工作压力：≤2.5Mpa。
14、传感器兰距:300±2,350±2,400±2,440±2（mm）
15、调节仪重量≤3Kg
五、工作原理
由检测液位的电感式液位传感器将检测到的液位变化信号送至调节仪得输入模块进行检波，放大，通过单片机软件进行模糊运算，输出稳定的水位电信号，逐级控制LED显示模块，显示真实水位信号，控制液位自控模块实现锅炉水位自动化控制，确保锅炉水位控制在安全范围之内。同时实现锅炉水位光柱显示和数字显示多重功能
开始调校（请按如下步骤进行）
步 高报警点调校（注意在手动状态下进行）：
人为的将水位升高至高水位报警点，即+50mm处，同时按面板上的设定和 键5秒钟左右，发出一声长鸣后，系统自动确认并自动保存此点为高报警点。
第二步 低报警点调校（注意在手动状态下进行）：
人为的将水位降至为低水位报警点，即-50mm处，同时按面板上的设定和 键5秒钟左右，发出一声长鸣后，系统自动确认并自动保存此点为低报警点。
经过以上步骤后，切换到自动状态就可以自动运行了。
注一、模拟实际运行观察水位一遍，各点水位显示无误后方可投入使用。
注二、水泵自动控制启动、停止位置，系统默认为±30mm处，危低报警点默认为-75处，不建议用户进行调整。特殊请况需要调整开关泵位置和危低报警点时可按如下步骤进行(出厂前已经调试好，不建议进行调整)
注意在手动状态下进行：
恢复出厂设置
注意 在手动状态下进行：
按消音和 5秒钟，发出一声长鸣后，系统确认认并恢复出厂设置，
恢复出厂设置后，仪表要重新进行调试。使仪表和水位相对应，才能投入运行
