- 产品名称：安徽春辉：正反转监测仪：与一体化电涡流传感器配套
- 产品型号：安徽春辉：正反转监测仪
- 所属类别：工业自动化仪表 > 机械量检测仪表
- 发布时间：2016-09-27
- 已获点击：635
- 企业类型：制造商
- 产品型号：安徽春辉：正反转监测仪盘装式壁挂式
详细说明
生产各种规格正反转监测仪：
大部分的情况下，机器轴的旋转方向只有一个，因此只需要监测机器的转速就可以了，而对于某些机器的工作，转子也会朝反方向发生旋转，这种突发事故会给机器造成极其严重的破坏，因此对反转的识别和停车保护同样是监测中必不可少的。盘装式和壁挂式正反转保护监测仪与一体化电涡流传感器配套使用，可对机器轴的正、反旋转方向进行识别和监测保护，避免可能产生的经济损失。是标准的盘装表式安装是标准的壁挂式安装。
故障监测 监测旋转机械反转、转速等。
测量参量 反转， 转速值。
机组类型 给水泵等。
技术参数
输 入： 一体化电涡流传感器，2 点输入 输入阻抗： 20K Ω
精 度： 指示误差± 1 个字，模拟输出：1 % 运行指示： 传感器OK 绿色LED 亮
警告A 黄色LED 亮 危险D 红色LED 亮 显示方式： 五位LED 数显，
每周齿数： 0~120 可调 脉冲输出： VL -1~+1V，VH +10 ~+15V
记录输出： 4-20mA 负载≦ 500 Ω ；或1- 5V 负载≧ 1K Ω（要求与大地绝缘阻值>50M Ω ）
报警方式： 2 点输出，（ 停车 1 点， 反转 1 点）设定范围为满
量程 0 ~ 1 0 0 % （可调），继电器常失电、自锁或自复

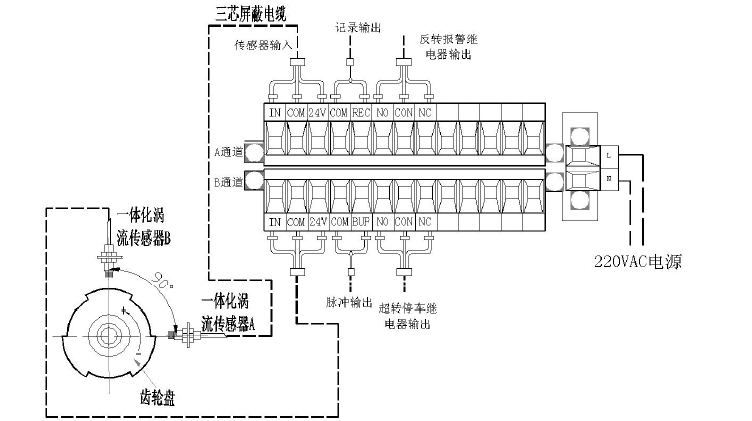

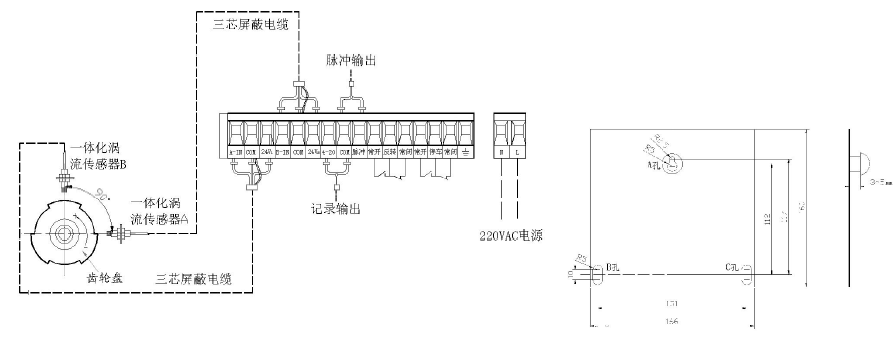

触点容量： 250VAC/7A；30VDC/7A 延时1s~6s（可选） 供电电压： 220VAC ± 10% 50Hz正反转速监测仪对机器的轴的反向旋转进行识别和保护，是在对机械的转速监测中同时进行的，它可以接收两路转速传感器的输入信号，对两路信号提供的相位进行对比而做出方向判断。因此它既有转速监测和保护的功能，也有反转判断和保护功能，是一台多功能的监测仪表。仪表的输入信号来自两路电涡流传感器，一般非接触传感器的探头沿径向以适当间隙安装在轴系凸台或凹槽或测速齿盘处，正对着感应体，两支传感器成一定的夹角安装，对机器的测速盘或测量齿的模数、齿数、齿的分布有一定的应用要求。用户需要注意是要针对不同机器的测量要求和现场条件选用合适的传感器。此监测仪具有两种机箱的安装方式。正反转速监测仪是标准的壁挂安装，采用的是进口的仪表专用ABS材质的密封箱，带有铰接透明盖和快速释放锁扣，密封标准为EN60529标准的IP65防护等级，可防水、油和无腐蚀性冷却剂伤害，适合于工业现场就地安装。
仪表内部则使用了贴片元件，应用了当今的DSP技术，以及AC/DC和DC/DC电源，光耦隔离等多种抗干扰技术，运用等测量的原理，精心设计制造而成，这台仪表具有高转速测量、显示和高可靠的超速和反转保护功能。仪表经过长期的运行试验考核，其性能稳定，可靠安全。
主要功能
既可进行转速测量、显示，同时亦可进行超速报警和反转报警。当两个输入传感器中的一个发生故障时，自动切换另一个传感器进行转速测量，同时发出警告指示（指出哪路传感器发生故障），并且自动封锁反转保护继电器以免发生误动作。
量程选择:
在0～9999转/分的转速范围内分档可选,用户在仪表选型时订制,由厂方预先设定。
显示功能:
转速测量值，报警值，功能信息在LED显示窗上显示。面板上不同颜色的指示灯管配合仪表的测量状态发出指示。在满量程范围内，测量显示优于0.1%。
超速报警功能：
提供一个“停车”报警设定点，用户可自己设定转速的停车报警值，同时面板上的指示灯可以指示“停车”报警，接线端子提供继电器输出。
反转报警功能：
提供一个“反转”报警设定点，当机械发生反转时，在时间内报警动作，面板的指示灯指示“反转”报警，接线端子提供继电器输出。
报警复位功能:
当发生报警后，报警复位分为自锁和自动复位两种方式；自锁时，报警状态始终保持，在监测情况正常后，需按“复位”键复位；自动复位时，在监测情况正常后报警状态自动解除。用户可在仪表选型时选择其中一种方式。
自诊断功能：
任何输入系统的故障，如探头破裂，接触不良等都可被检测出来，当两路输入传感器中的一路发生故障时，自动切换另一个传感器进行转速测量，同时发出警告指示（指出哪路传感器发生故障），并且自动切除反转保护回路，以免发生反转保护的误动作。
传感器电源限流保护功能：
使用过程中不慎发生传感器电源短路时，限流≤30mA，不会引起大火，适合易燃、易爆场合的安全要求。
记录输出功能：
在接线端子上有4-20mA模拟量信号输出，与记录输出相对应的量程范围可在参数设置功能（F2）里设定，用户可自己调整，输出端子都设计有短路保护功能。
脉冲输出功能：脉冲输出为0-10V方波信号，脉冲输出数等于被测体的每秒转数乘以被测齿轮盘的齿数。
超速和反转报警响应时间:
超速和反转报警保护动作响应快速，响应延迟时间<50ms。
参数设置功能:
仪表的功能使用和参数都可通过面板上的按键实时设定完成，操作平稳，方便快捷
