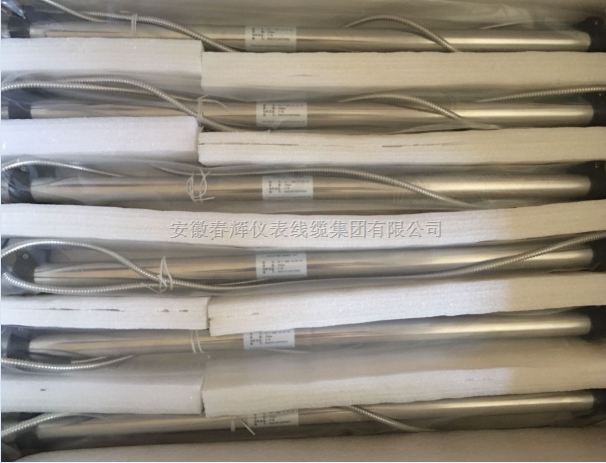

TD-1-250,TD-1-50,2000TD,4000TD-15-01-01,TD-1-0100
  • 产品名称：TD-1-250,TD-1-50,2000TD,4000TD-15-01-01,TD-1-0100
  • 产品型号：TD-1-0100-15-01-01位移传感器
  • 所属类别：传感器 > 智能传感器
  • 发布时间：2016-09-27
  • 已获点击：572
  • 企业类型：制造商
  • 产品型号：TD-1-250,TD-1-50,2000TD,4000TD-15-01-01,TD-1-0100-15-01-01,TD-1-300行程位移传感器
详细说明

TD-1-250,TD-1-50,2000TD,4000TD-15-01-01,

TD-1-0100-15-01-01、TD-1-300行程位移传感器

TD系列位移传感器是利用差动电感原理，将直线移动的机械量转变为电量，从而进行位移的自动监测和控制，它在机械、电力、汽车、航天 航空、冶金、能源、水利、国防工程和科研院所等方面获得了广泛的应用。 TD系列位移传感器具有体积小、高、性能稳定、可靠性好、寿 命长等优点。在电厂环境温度 80゜C～120゜C 的情况下，可连续运行一个 汽轮机大修周期而不需更换维修。 产品出厂时可选配变送器有 LTM 系列或 XCBSQ 系列等，订货时请说明。 用 途 适用于油动机行程、阀位的监测和保护。 技术参数 线性量程： 0～1000mm，共 12 种规格（详见技术指标及尺寸表）。 输入阻抗： 不小于 500Ω（振荡频率为 2kHz） ?非线性度： 不大于 0.5% F·S 。 工作温度： 普通型-40゜C～+150゜C；高温型-40゜C～+210゜C(+250゜C 持续 30 分钟)。 温漂系数：小于 0.03% F·S / ゜C。 引出线：三根特氟隆绝缘护套线，外有不锈钢护套软管。 ?耐受振动： 20g(可达 2kHz)。 执行标准： 参照 JJF 1305-2011。 型号规格 单向(mm) 双向(mm) 外壳长度(mm) 线圈


电阻 红黄（Ω±15%） TD-1-50 0～50 ±25 120 333 TD-1-100 0～100 ±50 200

 578 TD-1-150 0～150 ±75 250 590 TD-1-200 0～200 ±100 300 773 TD-1-250 0～250

 ±125 350 425 TD-1-300 0～300 ±150 470 620 TD-1-350 0～350 ±175 470 620

TD-1-400 0～400 ±200 620 757 TD-1-500 0～500 ±250 770 339 TD-1-600

0～600 ±300 770 339 TD-1-800 0～800 ±400 950 1263 TD-1-1000 0～1000 ±500 1240 410

TD 系列 LVDT 位移传感器工作原理：铁芯可移动的差动变压器，它 产生的电量输出与其分离式可动铁芯位移成正比，从而进行位移的自动 监测和控制。它在机械、电力、汽车、航天航空、冶金、能源、水利等 行业的工矿企业、国防工程和科研院所等诸方面获得了广泛的应用。 该传感器动态特性好，可用于高速在线检测；结构简单、体积小； 工作可靠、使用维护方便、寿命长；非线性度好、重复高。 TD 系列传感器可以匹配各种进口变送器（卡件板），各项技术性能 与进口传感器相同，可以替代进口传感器。 产品出厂时可选配变送器有 LTM 系列或 XCBSQ 系列等，订货时请说 明。 用 途 适用于油动机行程、阀位的监测和保护。 技术参数 线性量程： 0～800mm ，共 16 种规格(详见技术指标及尺寸表)。 ?非线性度： 不大于 0.25% F·S 。初级阻抗： 不小于 500Ω（振荡频率为 3kHz） 工作温度： 普通型-40゜C～+150゜C；高温型-40゜C～+210゜C(+250゜C 持续 30 分钟)。 温漂系数：小于 0.03% F·S /゜C。 激励电压： 3Vrms(1～5Vrms)。 激励频率：2.5kHz(400Hz～5kHz)。 引出线：六根特氟隆绝缘护套线，外有不锈钢护套软管。 耐受振动： 20g(可达 2kHz)。 执行标准：参照 JJF 1305-2011。 型号规格 单向 (mm) 双向 (mm) 外壳长度 (mm) 初级电阻 棕黄 (Ω±15%) 次级电阻 黑绿或兰红 (Ω±15%) 400TD 0～20 ±10 120 130 540 500TD 0～25 ±12.5 140 148 244 700TD 0～35 ±17.5 160 77 293 1000TD 0～50 ±25 185 108 394 1500TD 0～75 ±37.5 240 119 375 2000TD 0～100 ±50 270 130 350 3000TD 0～150 ±75 356 175 258 4000TD 0～200 ±100 356 175 202 5000TD 0～250 ±125 466 227 286 6000TD 0～300 ±150 600 300 425 7000TD 0～350 ±175 700 354 474 8000TD 0～400 ±200 750 287 435 10000TD 0～500 ±250 860 311 162 12000TD 0～600 ±300 980 362 187 14000TD 0～700 ±350 1100 271 150 16000TD 0～800 ±400 1220 302 164
