正反转监测仪VB-Z470/470B

正反转监测仪VB-Z470B\0-7000RPM1级

我们公司生产的VB-Z470系列正反转速监测保护仪的外盒采用瑞士进口抗强重击的聚碳酸酯材质制造,壁挂式密封适用于苛刻,恶劣的工作环境,外盒的密封等级被确定为IP66/IP67(EN60529)其防水和放尘性能以达到先进水平.
正反转监测保护仪对机器的轴的反向旋转进行识别和保护，是在对机械的转速监测中同时进行的，它可以接收两路信号提供的相位进行对比而做出方向判断。因此它既有转速临测和保护的功能，也有反转判断保护功能，是一台多功能的仪表．
主要功能:
既可进行转速测量、显示，同时亦可进行超速报警。当两个输入传感
器中的一个发生故障时，切换另一个传感器进行转速测量，同时发出
警告指示（指出哪路传感器发生故障），并且自动封锁反转保护继
电器以免发生误动作。大部分的情况下，机器的轴只朝着一个方向进行旋转，因此只需要监测机器的转速就可以了，而对于某些机器的工作，比如在启停机的时候，转子朝反方向发生旋转的情况也会突然发生，这种突发事故会给机器造成极其严重的破坏，因此对反转的识别和停车保护同样是监测中必不可少的一项。针对不同的旋转机械，应配备不同的全面的监测和保护系统，这样才能有效地保障机器在各种状况下的经济运行，避免可能产生的经济损失正反转保护监测仪对机器的轴的反向旋转进行识别和保护，是在对机械的转速监测中同时进行的，它可以接收两路转速传感器的输入信号，对两路信号提供的相位进行对比而做出方向判断。因此它既有转速监测和保护的功能，也有反转判断和保护功能，是一台多功能的监测仪表。仪表的输入信号来自两路转速开关信号，一般非接触传感器的探头沿径向以适当间隙安装在轴系凸台或凹槽或测速齿盘处，正对着感应体，两支传感器成一定的夹角安装，对机器的测速盘或测量齿的模数、齿数、齿的分布有一定的应用要求。用户需要注意是要针对不同机器的测量要求和现场条件选用合适的传感器。用户可以查看我们的传感器选型手册，其中470(单路输出)和470B（双路输出）系列传感器为配该仪表的专用传感器。此监测仪具有两种机箱的安装方式。KH5800是标准的壁挂安装，采用的是进口的仪表专用ABS材质的密封箱，带有铰接透明盖和快速释放锁扣，密封标准为EN60529标准的IP65防护等级，可防水、油和无腐蚀性冷却剂伤害，适合于工业现场就地安装。仪表内部则使用了贴片元件，应用了当今的DSP技术，以及AC/DC和DC/DC电源，光耦隔离等多种抗干扰技术，运用等测量的原理，精心设计制造而成，这台仪表具有高转速测量、显示和高可靠的超速和反转保护功能。仪表经过长期的运行试验考核，其性能稳定，可靠安全。1. 主要功能：既可进行转速测量、显示，同时亦可进行超速报警和反转报警。当两个输入传感器中的一个发生故障时，自动切换另一个传感器进行转速测量，同时发出警告指示（指出哪路传感器发生故障），并且自动封锁反转保护继电器以免发生误动作。量程选择:在0~9999转/分的转速范围内分档可选,用户在仪表选型时订制,由厂方预先设定。显示功能:转速测量值，报警值，功能信息在LED显示窗上显示。面板上不同颜色的指示灯管配合仪表的测量状态发出指示。在满量程范围内，测量显示优于0.1%。超速报警功能：提供一个“停车”报警设定点，用户可自己设定转速的停车报警值，同时面板上的指示灯可以指示“停车”报警，接线端子提供继电器输出。反转报警功能：提供一个“反转”报警设定点，当机械发生反转时，在时间内报警动作，面板的指示灯指示“反转”报警，接线端子提供继电器输出。报警复位功能:当发生报警后，报警复位分为自锁和自动复位两种方式；自锁时，报警状态始终保持，在监测情况正常后，需按“复位”键复位；自动复位时，在监测情况正常后报警状态自动解除。用户可在仪表选型时选择其中一种方式。自诊断功能：任何输入系统的故障，如探头破裂，接触不良等都可被检测出来，当两路输入传感器中的一路发生故障时，自动切换另一个传感器进行转速测量，同时发出警告指示（指出哪路传感器发生故障），并且自动切除反转保护回路，以免发生反转保护的误动作。传感器电源限流保护功能：使用过程中不慎发生传感器电源短路时，限流≤30mA，不会引起大火，适合易燃、易爆场合的安全要求。记录输出功能：在接线端子上有4-20mA模拟量信号输出，与记录输出相对应的量程范围可在参数设置功能（F2）里设定，用户可自己调整，输出端子都设计有短路保护功能。脉冲输出功能：脉冲输出为0-10V方波信号，脉冲输出数等于被测体的每秒转数乘以被测齿轮盘的齿数。超速和反转报警响应时间:超速和反转报警保护动作响应快速，响应延迟时间<50ms。参数设置功能:仪表的功能使用和参数都可通过面板上的按键实时设定完成，操作平稳，方便快捷大部分的情况下，机器轴的旋转方向只有一个，因此只需要监测
机器的转速就可以了，而对于某些机器的工作，转子也会朝反方向发
生旋转，这种突发事故会给机器造成极其严重的破坏，因此对反转的
识别和停车保护同样是监测中必不可少的。

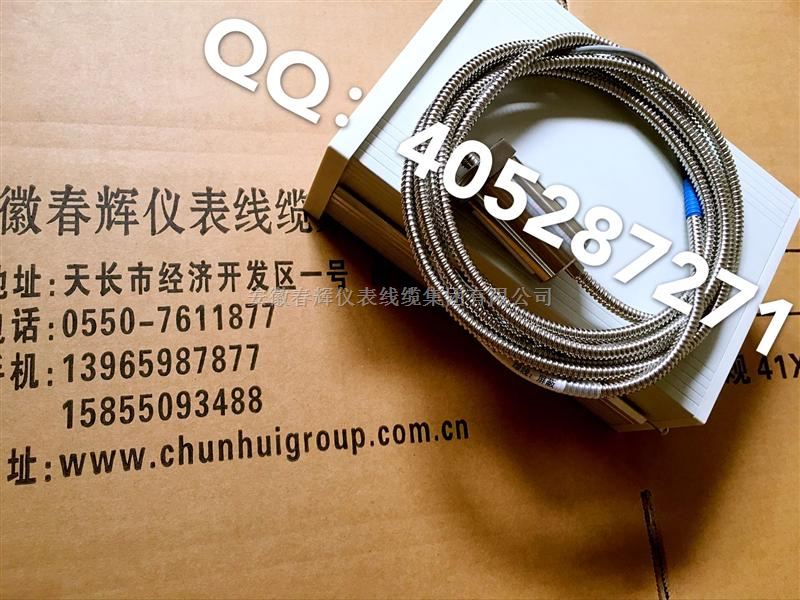

VB-Z470 盘装式和VB-Z470B 壁挂式正反转保护监测仪与一体化电
涡流传感器配套使用，可对机器轴的正、反旋转方向进行识别和监测
保护，避免可能产生的经济损失。VB- Z 4 7 0 是标准的盘装表式安装，
VB-Z470B 是标准的壁挂式安装。
VB-Z470 后端子接线图
选型指南
VB-Z470/470B -A □□□□ -B □□
A测量范围B报警状态
0010 0~100r/m 00 自锁
0100 0~1000r/m 01 自恢复
0400 0~4000r/m
1000 0~10000r/m
AA 特殊订货
VB-Z470B 安装示意图VB-Z470B 后端子接线图示
故障监测
监测旋转机械反转、转速等。
测量参量
反转，转速值。
机组类型
给水泵等。
技术参数
输入：一体化电涡流传感器，2 点输入
输入阻抗： 20K Ω
：指示误差± 1 个字，模拟输出：1 %
运行指示：传感器OK 绿色LED 亮
警告A 黄色LED 亮
危险D 红色LED 亮
显示方式：五位LED 数显，
每周齿数： 0~120 可调
脉冲输出： VL -1~+1V，VH +10 ~+15V
记录输出： 4-20mA 负载≦ 500 Ω ；或1- 5V 负载≧ 1K Ω
（要求与大地绝缘阻值>50M Ω ）
报警方式： 2 点输出，（停车1 点，反转1 点）设定范围为满
量程0 ~ 1 0 0 % （可调），继电器常失电、自锁或自复
触点容量： 250VAC/7A；30VDC/7A 延时1s~6s（可选）
供电电压： 220VAC ± 10% 50Hz
功耗： ≦ 10W
使用环境：温度-10℃~50℃
重量：2kg
开孔尺寸：470:152mm(宽)× 77mm(高)× 200mm（深）
470B:见安装示意图
其它参数：运行温度-20℃~60℃
存储温度-30℃~ 85℃
相对湿度20~95% 无冷凝
绝缘阻抗电源与地之间500VDC 时100 M Ω
电源与继电器触点之间500VDC 时100 M Ω
继电器触点与地之间500VDC 时100 M Ω
