机头转速探头CS-1-D-060-05-01、CS-1-D-110-03-02、CS-1-D-080
  • 产品名称：机头转速探头CS-1-D-060-05-01、CS-1-D-110-03-02、CS-1-D-080
  • 产品型号：机头转速探头CS-1-D-060-05-01
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-09-27
  • 已获点击：554
  • 型号/规格：机头转速探头CS-1-D-060-05-01、CS-1-D-110-03-02、CS-1-D-080-02-01
详细说明

机头转速探头CS-1-D-060-05-01、

CS-1-D-110-03-02、CS-1-D-080-02-01

采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。传感器安装使用方便，通用性好，已被广泛应用于各种领域。
产品特点：
测量高
防水防油
感应对象为磁性材料或导磁材料
抗干扰能力强，齿轮轴振动对输出信号无影响

电源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃
安装螺纹：M16×1、M16*1.5
输出信号：
波形：转速脉冲波形
幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
出线方式：提供端子连接和直接电缆出线两种方式

传感器是针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比，转速进一步增高，磁路损耗增大，输出电势已趋饱和，当转速过高时，磁路损耗加剧，电势锐减。

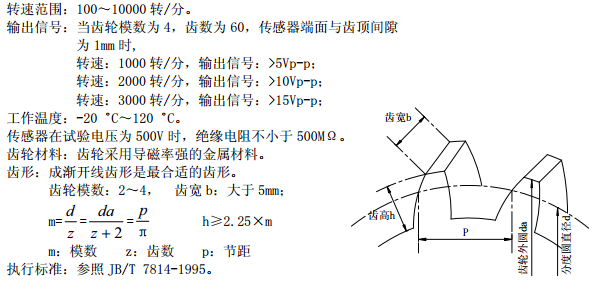

022.png主要技术指标：
直流电阻：150～200（25℃）
齿轮形式：模数2～4（渐开线齿轮）
使用温度：-10～+120℃
抗振动：20g
螺纹规格：M16×1/M16*1.5/M18*1
测量范围：10～15000r/min(60齿)
输出信号幅值：60r/min>100mV
(测试条件：发讯齿轮，齿数为60，材料为电工钢，模数为2，传感器端面距齿顶1mm)。
信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
输出电压波形：渐开线齿轮一近似正弦波，若齿轮略有偏心则为调幅正弦波；
孔板一近似方波

输出电压（V P-P） 50~100000r/min 30~100000r/min 50~100000r/min 60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R） ＞500mV/50r/min 电磁兼容 符合CE标准 输出方式 浮地输出 耐振动 20g 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 ≥2 工作温度 -20℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 壳体材质为316、304不锈钢，端部体材质ABS注塑 重量 ＞100g （不包括信号线） 防爆标准 Exia ⅡC T6 壳体长度 35-250mm 电源/放大器 无 壳体材质和端部封装 ＞800mV/50r/min ＞1000mV/30r/min ＞1000mV/30r/min ＞1500mV/50r/min 输出频率 R We do quality ZST/ZSP系列电磁式转速传感器 技术规格 ZST/ZSP6系列工业型 ZST/ZSP612 ZST/ZSP630 ZST/ZSP655 ZST/ZSP675 ZST/ZSP690 120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5% ZST/ZSP6Z 300Ω±5% 技术规格 直流电阻 转速范围（60齿） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 低电平＜0.5V 高电平＞4.3V 35-250mm 60-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -20℃～+120℃ 环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67 外壳材料 重量 ＞180g （不包括信号线） 防爆标准 Exia ⅡC T6 316、304不锈钢，全金属结构 ZST/ZSP8系列高温型 无 ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890 120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5% 技术规格 直流电阻 转速范围（60齿） 输出电压（V P-P） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 35-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -40℃～+180℃ 环境防护 防护等级为IP67 外壳材料 重量 ＞100g （不包括信号线） 防爆标准 Exia ⅡC T6 316、304不锈钢，全金属结构
