测速传感器SMCB-01-02、SZCB-02、szcb-03
  • 产品名称：测速传感器SMCB-01-02、SZCB-02、szcb-03
  • 产品型号：SMCB-01/02SZCB-02,szcb-03
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2016-09-27
  • 已获点击：564
  • 企业类型：制造商
  • 产品型号：测速转速传感器SMCB-01-02、SZCB-02、szcb-03
详细说明

测速传感器SMCB-01-02、SZCB-02、szcb-03

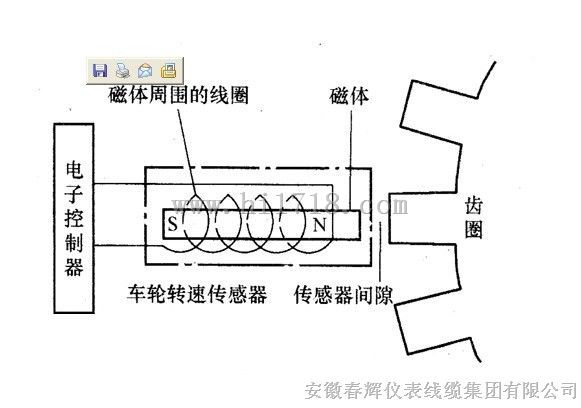

SZCB-02转速传感器采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。

技术参数
直流电阻：低阻型：SZCB-01、SZCB-03：180Ω~ 250Ω（25℃）；
高阻型：SZCB-02：450Ω~ 550Ω（25℃）；
测速齿轮形式：模数2 ~ 4（渐开线齿轮）；
使用温度：-10 ~+120℃；
抗 振 动：20g；
螺纹规格：M16×1、M16X1.5可以根据要求定制！
齿轮材料
齿轮材料应采用导磁率强的金属材料
齿形
成渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量。如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。
齿轮模数 ：2 ~ 4  齿宽b：大于5mm


采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作。JX74磁阻转速传感器安装使用方便，通用性好，已被广泛应用于各种领域。
产品特点：
测量高
防水防油
感应对象为磁性材料或导磁材料
抗干扰能力强，齿轮轴振动对输出信号无影响
技术指标：
电  源Ut：供电DC +8V～+24V
工作电流：≤8mA
检测距离：≤3.0mm
测量频率范围：0～20KHz
工作温度：-20℃～+85℃
安装螺纹：M16×1、M16*1.5、M18*1（可以有其它选择）
输出信号：
波形：转速脉冲波形
幅值：高电平时输出Vo=Ut－2.7)V，低电平时≤0.07V
出线方式：提供端子连接和直接电缆出线两种方式

转速范围（60齿） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 低电平＜0.5V 高电平＞4.3V 35-250mm 60-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -20℃～+120℃ 环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67 外壳材料 重量 ＞100g （不包括信号线） 防爆标准 Exia ⅡC T6 316、304不锈钢，全金属结构 ZST/ZSP8系列高温型 无 ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890 120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5% 技术规格 直流电阻 转速范围（60齿） 输出电压（V P-P） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 35-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -40℃～+180℃ 环境防护 防护等级为IP67 外壳材料 重量 ＞100g （不包括信号线） 防爆标准 Exia ⅡC T6
