产品名称：ZXD-01，ZXD-02，ZXD-03T智能齿盘转速控制装置
产品型号：ZXD-01，ZXD-02，ZXD-03T
所属类别：工业自动化仪表 > 机械量检测仪表
发布时间：2016-09-27
已获点击：679
企业类型：制造商

详细说明

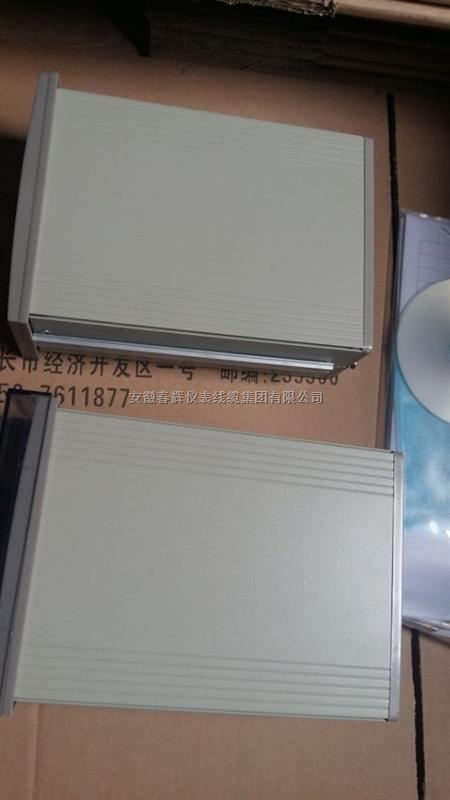

ZXD-01，ZXD-02，ZXD-03T系列智能齿盘转速控制装置

配接磁阻磁电式转速传感器、XD系列电涡流传感器、X-HE霍尔传感器来监测机组的转速。应用微处理芯片对信号进行处理，测量准确，性能稳定，能根据用户的需要扩展功能。旋转机械特别是蒸汽透平，转速突然飞升是最危险的情况之一，有可能带来灾难性的后果。机组启动、停止时的升、降速测量，如何快速通过临界转速，都是极其重要的，主要适用于电力、石油、化工等工业部门旋转机械转速的监控和保护。本装置具有高度智能化，实现全面板操作，适宜长期在线监测，无需现场维护。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴转速的监视和保护.
功能说明：
1. 具有速度测量显示功能，测速99999转/分，五位数码管显示。
2. 报警功能，当所测速度超过任一报警设定值时，前面板相应报警指示灯亮，在后面板输出开关信号，保护被监控设备。
3. 报警值、齿数、时间可通过前面板按键设置。
4. 对超速事件具有存储功能，以备查询。
5. 对传感器或输入电路故障具有指示功能。
6. 设有自检功能

7. 设有电压、电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

1、仪表采用铁机壳结构更合理，散热、屏蔽、抗干扰效果更佳；

2、信号输入增加了变压器隔离，提高了小信号识别能力；

3、开关电源、线性电源供电可以选择：开关电源适用于直流供电或电力严重缺乏地区，线性电源则适用于发电站等交流电压偏高且尖峰脉冲频繁出现的使用场合，客户可根据使用环境合理地选择工作电源，以便仪表能更加安全、可靠的运行！

二、主要技术参数

1、输入信号

1）发电机残压；

2）发电机PT频率

2、输入电压范围：发电机残压或PT信号0.2-250VAC

3、测量： 0.5级

4、测频范围：频率0.02 –99.99 HZ、转速百分比 2%-200%

5、输出信号

1）7路继电器常开触点输出

2）模拟信号输出： 4—20mA （对应于机组转速的0%-200%）

3） RS485通信接口输出：标准MODBUS通信协议

6、工作环境：温度-10—50 ℃，相对湿度≤85% 无腐蚀性气体及导电、易爆、尘埃等场所。

7、外型尺寸：宽×高×深 = 160 ×80×160/200/240 mm

8、电源：开关电源、线性电源供电请用户选择一项。

9、功耗：≤ 5W

ZXD-03T齿盘转速测控装置是取代目前水轮发电机组转速继电器，同时兼有两路测量频率、机组转速百分比等功能的新一代机组自动化测控仪表。

该测控仪充分利用单片机的特长，实现了高、功能强、高可靠、易操作等优点。其最突出的优点在于只与测量信号的频率有关而与信号电压幅值无关，因而特别适合低残压信号的测量。它集频率表、转速表、转速继电器、转速测试仪表于一体。由于其测控由晶振决定，不用担心转速接点出口值因长期运行而变化，提高了可靠性，测控仪转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电站运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。

该仪表还具有标准电流输出，在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分，为自动开、停机及电厂监控系统服务.

二、特点

ZXD-03T齿盘转速测控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表。

转速测量采用了变闸门测周期的先进测量原理，具有测量高、实时性强等特点。

测控仪测控只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化。

产品采用外部硬件看门狗，保证产品永不死机。

该测控仪具有标准4～20mA 电流输出，还可选择RS485（MODBUS RTU）通讯输出，可以方便的与计算机监控系统连接。

三、主要技术性能

测量信号路数：2路：光电开关的频率Mc和发动机PT频率信号

测量频率范围： 0.5～100Hz

测量： 0.5级，转速死区＜0.02％

数显内容：发电机频率，转速百分比，设定参数值。

开关量输出信号：转速值信号：8路，初始值中心转速5%n、35%n、40%n、60%n、80%n、95%n、115%n、140%n、每点可由用户在所定范围内整定。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

ZXD-01，ZXD-02，ZXD-03T系列智能齿盘转速控制装置

7. 设有电压、电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

1、 仪表采用铁机壳结构更合理，散热、屏蔽、抗干扰效果更佳；

2、 信号输入增加了变压器隔离，提高了小信号识别能力；

二、主要技术参数

1、输入信号

1） 发电机残压；

2） 发电机PT频率

2、输入电压范围：发电机残压或PT信号0.2-250VAC

3、测量： 0.5级

4、测频范围：频率0.02 –99.99 HZ、转速百分比 2%-200%

5、输出信号

1）7路继电器常开触点输出

2）模拟信号输出： 4—20mA （对应于机组转速的0%-200%）

3） RS485通信接口输出：标准MODBUS通信协议

6、工作环境：温度-10—50 ℃，相对湿度≤85% 无腐蚀性气体及导电、易爆、尘埃等场所。

7、外型尺寸： 宽×高×深 = 160 ×80×160/200/240 mm

8、电源 ：开关电源、线性电源供电请用户选择一项。

9、功耗：≤ 5W

ZXD-03T齿盘转速测控装置是取代目前水轮发电机组转速继电器，同时兼有两路测量频率、机组转速百分比等功能的新一代机组自动化测控仪表。

该仪表还具有标准电流输出，在机组各转速点输出开关量信号和与机组转速对应的模拟量信号，可以方便的与计算机接口，可作为水电厂全厂计算机监控系统的组成部分，为自动开、停机及电厂监控系统服务.

二、特点

ZXD-03T齿盘转速测控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表。

转速测量采用了变闸门测周期的先进测量原理，具有测量高、实时性强等特点。

测控仪测控只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化。

产品采用外部硬件看门狗，保证产品永不死机。

该测控仪具有标准4～20mA 电流输出，还可选择RS485（MODBUS RTU）通讯输出，可以方便的与计算机监控系统连接。

三、主要技术性能

测量信号路数：2路：光电开关的频率Mc和发动机PT频率信号

测量频率范围： 0.5～100Hz

测量 ： 0.5级，转速死区＜0.02％

数显 内容： 发电机频率，转速百分比，设定参数值。

开关量输出信号：转速值信号：8路，初始值中心转速5%n、35%n、40%n、60%n、80%n、95%n、115%n、140%n、每点可由用户在所定范围内整定。

机组蠕动报警输出信号1路，转速在0.1%~1%Ne闭合

装置电源故障报警信号1路，异常时接点闭合。

模拟量输出：4～20mA（对应于机组转速0%Ne～200%Ne）

通讯输出：RS485（MODBUS RTU）

工作环境：温度0～50℃湿度＜85%

外形尺寸：宽×高×深=160mm×80mm×160mm

工作方式：连续

工作电源：DC110～340V或 AC85～265V/50Hz
