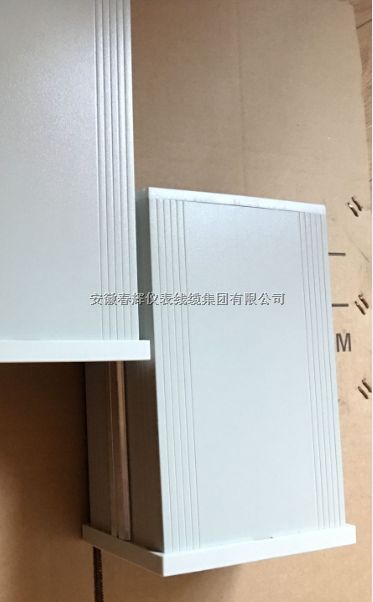

产品名称：3T-1，3C-1，3C-2智能温度速度监控保护仪
产品型号：3T-1，3C-1，3C-2，3C-2F
所属类别：工业自动化仪表 > 显示控制仪表
发布时间：2016-09-27
已获点击：620
企业类型：制造商
产品型号：3T-1，3C-1，3C-2智能温度速度监控保护仪

详细说明

3T-1，3C-1，3C-2系列智能温度速度监控保护仪

3C-2 智能式数字转速表是原3C-1仪表的升级版本，主要用于测量汽轮机、水轮机、压缩机和鼓风机等旋转机械的轴转速。可配接各类转速传感器，当其配接转速传感器时可对机械装置轴的高转速进行监控，当配接CS2或CS3或CS4转速探头时可满足机械装置盘车等低转速的监控（转速可低至1 转/分）。
3C-2 智能式数字转速表的模拟量输出能够对所监测装置的转速快速响应，高转速时响应时间为(60000/Z + 5 )ms，其中Z 为被测转速，单位为r/min。如转速为3000r/min 时，其模拟量输出的响应时间仅为25ms，若机械装置转速有异常时，可起到快速保护作用。

3T-1智能温度监控保护表是一款可对各类温度传感器信号进行信号采集、线性显示、变送输出的数字仪表。

3C-1转速监测保护仪表在对机械运行状态分析中找出振动和转速之间的关系是很重要的，在设计离心类机器时，它的转速运行范围应避开机器的平衡共振，并且使其运行转速也不激发机器的这些特殊共振。机器启动时的数据在确定平衡共振时是重要的，这些数据可表示为振动幅度和相角与机器转速之间的关系曲线，在描绘这种曲线和寻找这些参量之间的关系时，可以很容易地确定机器的平衡共振（临界共振）。

所以旋转机械（汽机、风机、给水泵等）在高速运转情况下，转速必须尽量保持稳定，一旦超速可能会导致旋转设备毁坏，所以监测转速是高速旋转的机械设备的一个重要手段。

该装置在传统变送器基础上增加了显示、系统故障识别、判断、控制功能，有效避免了非真实情况误动作；可对不同齿数的齿盘、键、槽进行转速监控。

3C-1转速监测仪可以配接电涡流、磁电式速度传感器、磁阻传感器来监测机组转速。本监测仪主要用于转速监测和报警，不推荐用于超速保护。

输入信号：接收一个或两个电涡流、磁电式速度传感器、磁阻转速探头的信号。

输入阻抗：＞ 50K Ω。

量程： 0 ～ 9999r/min

齿数： 0 ～ 60 任意

测量： ± 0.2% FS ± 1 字，在 +25 ℃的条件下检测。

记录输出： 4~20mA输出，记录输出正比于振动监测保护仪设置的变送量程。每个通道都有各自的记录输出，记录输出的短路，并不影响振动监测仪表的运行。当振动监测仪表处于传感器非OK状态时，记录输出为4mA。

通讯方式： RS485

传感器电源输出： -24±1VDC，125mA。

报警设置点：共计 4 个报警设置点，每个通道分别设置 2 个报警点。报警点可以在 0~100 ％变送量程范围内进行设置，报警可在± 0.2% FS 之内重复。

继电器输出状态：继电器常开或常闭输出可选。 125VAC/1A （阻性负载）或 24VDC/1A （阻性负载）。

报警延时可以任意设置。
