- 产品名称：磁电转速探头SZMB-01
- 产品型号：磁电转速探头SZMB-01
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2016-09-27
- 已获点击：618
- 型号/规格：磁电转速探头SZMB-01
详细说明

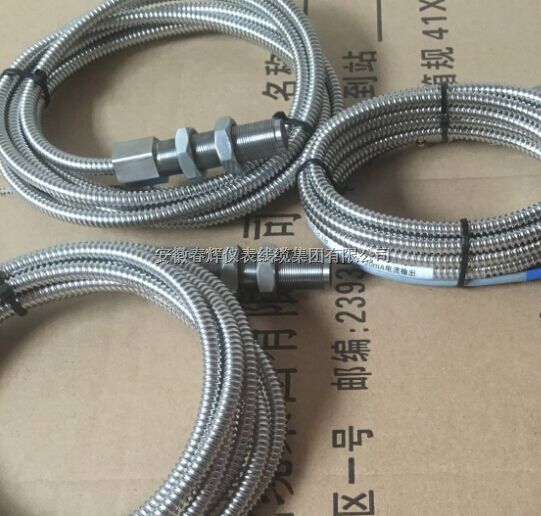

磁电转速探头SZMB-01
一、概述：
磁电传感器，磁阻式转速传感器,SZMB-01磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般转速测速仪表均可配用。
磁式转速传感器,SZMB-01磁阻式转速传感器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
传感器的安装使用 传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了 产品使用手册内容所允许的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢固，不能松 动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场环境对信 号连接电缆做好环境防护处理。 传感器与检测齿轮齿顶间间隙越小，输出电压越大；同时传感器输出电压随转速增加而增大。通常安装间隙 为0.5～3mm；建议安装间隙为1mm；检测齿轮的齿形建议采用渐开线齿轮；检测齿轮的大小由模数（M） 来决定，它是决定齿轮大小的参数值，建议采用模数≥2，齿顶宽为4mm以上的齿轮盘；检测齿轮的材质最 好采用强磁性体材料（即能被磁铁吸引的材料）。 图1 普通整体电缆出线结构尺寸 ZST/ZSP系列电磁式转速传感器 0.5~1.2mm 间隙 齿宽b 齿宽h 节园直径do 齿顶外径dk 校验 在传感器使用前或一个使用周期过后，可用转速校验装置对传感器的特性进动态校验。 本公司亦提供产品的标定和校准服务。 检测齿轮的大小 从模数（M）来看，它是决定齿轮大小的参数值，只要是模数相同的齿轮，就可以啮合。建议使用模数为1 以上，齿宽为4mm的齿轮。 模数 = 节园直径 齿数
磁式转速传感器,SZMB-01磁电式转速传感器,每只,磁性转速传感器,采用电磁感应原理实现测速，在传感器前端绕有线圈，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次转速测速仪表均可配用。外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。SZMB-01磁电式转速传感器由于采用了新型工艺和特殊材料，传感器灵敏度优于国内同类产品，该传感器可与智能转速测速显示仪表配套。传感器外壳为M16×1 不锈钢管,前端为3.5 纯铁，内装线圈等并由环氧树脂封装。 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后与不锈钢螺纹管封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。
二、工作原理：
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮或带槽圆盘都可以）将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：
F＝（n/60）×Z
式中：F为频率Hz／秒
n为被测轴转速转／分
Z为齿轮齿数
当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到智能转速测速监测仪表中，就可以反应出轴的转速。
SZMB-01传感器采用电磁感应原理来达到测速目的，具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾，油气，水气等恶劣环境中使用。
齿轮材料：应采用导磁率强的金属材料
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上
齿轮模数：2～4
齿宽：大于5mm
三、技术参数：
1 直 流 电 阻：200±15Ω(25℃)
2 测速齿轮形式：模数2 ~ 4（渐开线齿轮）
3 工 作 温 度：-10 ~+120℃
4 抗振动：20g
5 螺 纹 规 格：Φ16传感器（M16×1）
6 重 量：约120g
7 转速与输出电压关系(传感器与齿轮间隙为0.8mm,传感器输出电压为峰峰值)
转速（n/min） | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压(v) | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
