- 产品名称：XC-XS12JK-3P/Y，XS12JK-3P/Y-XG-2测速探头
- 产品型号：XS12JK-3P/Y-XG-2测速探头
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2016-09-27
- 已获点击：667
- 型号/规格：XC-XS12JK-3P/Y传感器，XS12JK-3P/Y-XG-2测速探头传感器
XC-XS12JK-3P/Y，XS12JK-3P/Y-XG-2测速探头
是针对测速齿轮而设计的发电型传感器无源，测速齿轮旋转引起的磁隙变化，
在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比。
转速进一步增高，磁路损耗增大，输出电势已趋饱和，当转速过高时，磁路损耗加剧，电势锐减。
铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让 传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波， 信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环 境好、不受振动、温度、油、灰尘影响，应用广泛等特点。
直流电阻 转速范围（60齿）壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 低电平＜0.5V 高电平＞4.3V 35-250mm 60-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -20℃～+120℃ 环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67 外壳材料 重量 ＞100g （不包括信号线） 防爆标准 Exia ⅡC T6 316、304不锈钢，全金属结构 ZST/ZSP8系列高温型 无 ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890 120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5% 技术规格 直流电阻 转速范围（60齿） 输出电压（V P-P） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 35-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -40℃～+180℃

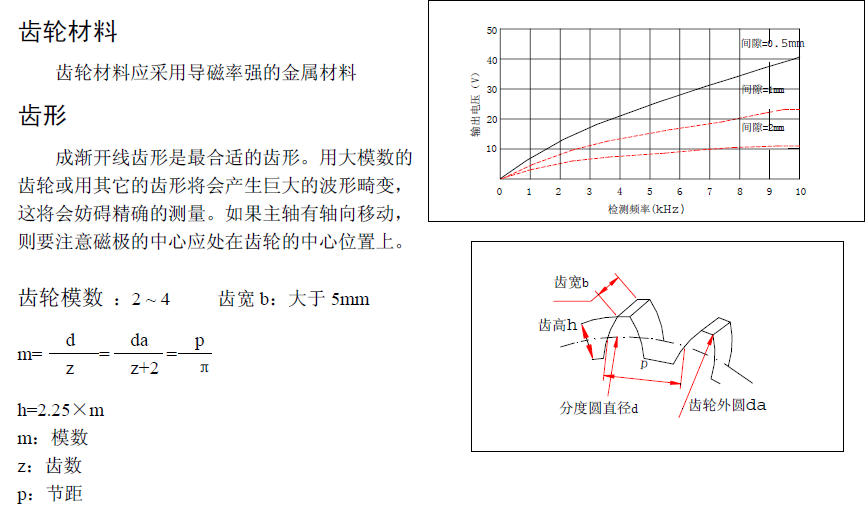

传感器的安装使用 传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了 产品使用手册内容所允许的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢固，不能松 动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场环境对信 号连接电缆做好环境防护处理。 传感器与检测齿轮齿顶间间隙越小，输出电压越大；同时传感器输出电压随转速增加而增大。通常安装间隙 为0.5～3mm；建议安装间隙为1mm；检测齿轮的齿形建议采用渐开线齿轮；检测齿轮的大小由模数（M） 来决定，它是决定齿轮大小的参数值，建议采用模数≥2，齿顶宽为4mm以上的齿轮盘；检测齿轮的材质最 好采用强磁性体材料（即能被磁铁吸引的材料）。
