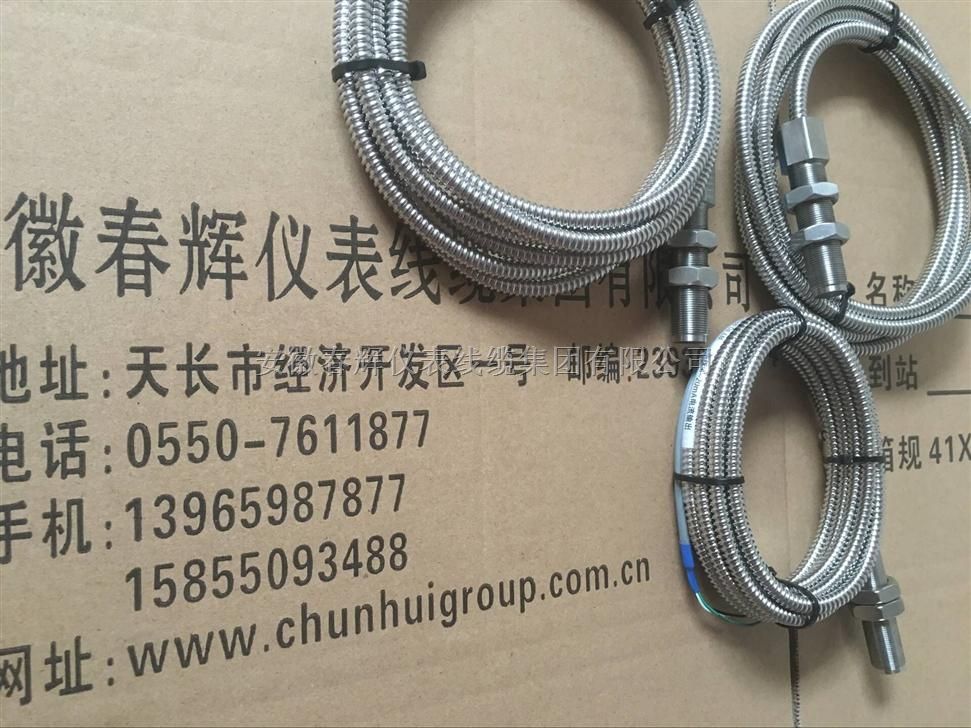

CS-1-G-075-02-01转速探头
  • 产品名称：CS-1-G-075-02-01转速探头
  • 产品型号：CS-1-G-075-02-01
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2016-08-11
  • 已获点击：647
  • 型号/规格：CS-1-G-075-02-01转速探头
详细说明

CS-1-G-075-02-01转速探头

感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，高频可高至10KHz, 可满足绝大部分工业领域的高转速测量要求。该传感器具有非接触、测速范围宽、温度适应范围宽、抗振性强、安装方便等特点。元件内置永磁体实现非接触测转速。主要测量对象为运 动着的铁磁材料，如齿轮、齿条、凸轮和特质凸凹面等。随着被测物体转动时，传感器输出与旋转频率相 关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰 性能，能长期稳定工作。转速探头安装使用方便，通用型好，已被广泛应用于各种领域。具 有测量高、防水防油、感应对象为磁性材料或导磁材料、抗干扰能力强，齿轮轴振动对输出信号无影响

二．技术参数

1．传感器安装

被测感应体为导磁体，上有齿或凹槽。建议：测速齿轮 模数≥1.7，材料为导磁低碳钢注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

安装间隙：0.3-3.0mm,典型值为1.0-2.0mm. 注：取决于被测件的振动情况

2．传感器输出特性

频响特性：0-10kHz

输出波形：方波，上升、下降沿时间  12μｓ±40%

脉冲占空比：50％±25％(跟被测齿轮有关)

负载能力： ±20mA （）

 输出阻抗：＜50Ω

工作电流 ≤8mA 转速范围（60齿） 电源 0~20000r/min 供电DC +8V～+24V 电磁兼容 符合CE标准 接地 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm ，22AWG 约0.35mm ） 安装间隙 ≤2.5mm 检测齿轮模数 ＞1 工作温度 -35℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 壳体材质为316、304不锈钢，端部体材质PPS

0mm 230mm C:壳体长度 50 50mm 标准规格 250 250mm A:螺纹规格 选项描述 E:引出线 D:出线方式 1 1m 耐腐蚀\高强度屏蔽电缆 K1 1m 耐腐蚀\高强度不锈钢铠装屏蔽电缆 铠装电缆前加k,以1m递增, 无铠装长度30m,铠装长度20m. 0 不带电缆（仅限航插） - - - - - A B C D E F:防爆要求 Ex 无防爆要求 本质安全型 F MS4- 附件订货信息 JXL35 三线绞织屏蔽电缆：外径：≥4.1mm 2 20AWG（0.52mm ），编织屏蔽层绝缘为耐腐蚀\高强 度特氟纶，耐温：-65℃—210℃ 三芯美军规接头：配接MIL-C-5015， 防护等级IP65 传感器 - A B C D E F MS6- A C 整体电缆出线 普通航插出线 MIL航插出线 B MS 磁 阻 式 序传感器至监测器的信号连接电缆，推荐采用18-22AWG绞织屏蔽电缆，连接长度不超过300米，长度增加时频 率会产生衰减，可能引起测量不准确。屏蔽层在监测器端接信号地或SHLD。应避免干扰大的信号电缆、电源、 控制电缆与连接电缆并行走线。传感器的线缆输入/输出均有标识，应把具有对应标识的线缆和端子对接。 三芯连接器定义如下： 插脚标号 插脚名称 A B C V+ GND MIL-C-5015插座：配接三芯美军规接头（航插）， 防护等级为IP65 三线整体电缆定义如下： 引脚标号 线缆名称 A B C SIG GND POWER D SHLD

传感器的安装使用 校验 传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了 产品使用手册内容所允许的对传感器的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢 固,不能松动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场 环境对信号连接电缆做好环境防护处理。 根据电磁感应原理，传感器产生的交流电压信号，频率f就是齿轮齿数Z与齿轮转速n的乘积，测得频率就能得 到转速。传感器与检测齿轮的间隙越小，则能测的转速也越低，通常间隙为0.5～1.2mm；对检测齿轮的齿形 建议采用渐开线齿轮；检测齿轮的大小由模数（M）来决定，它是决定齿轮大小的参数值，建议采用模数≥2， 齿顶宽为2mm以上的齿轮盘；检测齿轮的材质采用强磁性体材料（即能被磁铁吸引的材料）。 在传感器使用前或一个使用周期过后，可用转速校验装置对传感器的特性进动态校验。
