SCW-98AD、SCW-98B、

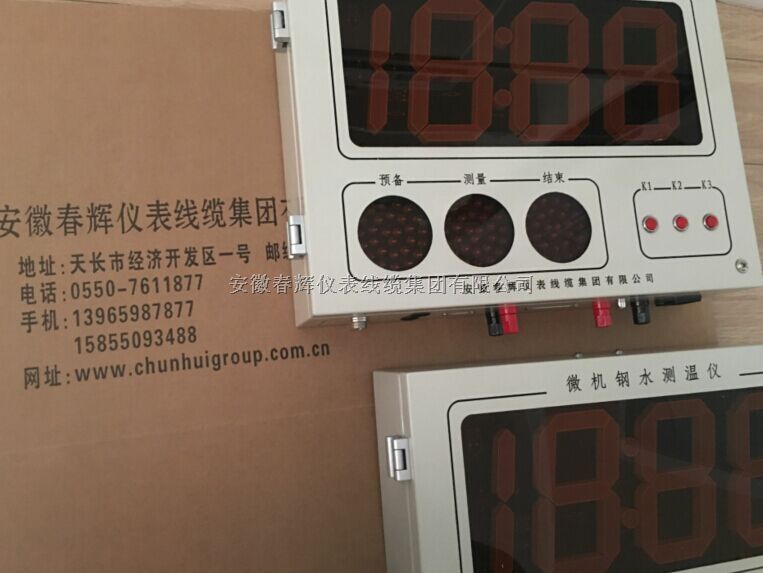

SCW-98A、SCW-98AP大屏钢水测温仪

2·仪表功能：

a．绿灯亮表示热电偶接通，仪表进入预备状态

b．黄灯亮表示仪表正在测量

c．红灯亮表示测量过程结束，同时电铃振响、喇叭鸣笛、语音报数三种形式

一. 概述：

地测定液态金属温度对于冶金和铸造行业改进生产工艺，提高产品质量，降低生产成本具有十分重要的意义。

SCW-98系列智能测温仪主要特点如下：

1·准确度高，稳定性好。本仪表以微处理器为，采用自动校准电路。由微处理机控制对仪表的模拟电路部分进行零点、满量程、冷端温度的自动校准，采用精密基准稳压源有优良的长期稳定性。软件技术使仪表在最宽的有效测量范围内保证准确度和可靠性。

2·抗干扰能力强由于采用双积分A/D转换器(采样速率12.5次/秒)，对工频及高次谐波有较强的抗干扰能力。电路设计和生产工艺中采取一系列措施，仪表可排除从电源来的各种干扰，大幅度电压波动及瞬间断电影响，能够保证在不需要人工干予的情况下长期可靠运行。

3·显示采用LED超高亮度数码管显示。

4·功能齐全便于扩展。

5·便于维修，电路全面集成化，并采用插座安装，维修方便。

6·本仪表可配接打印接口，与CASIO HR－8带计算器的小型打印机配套使用，仪表内部有时钟，时钟可调，不测量时可显示时间，机内设有镍镉电池，当仪表正常工作时，可对电池充电，断电时，仪表自动进入保持状态，由内部电池维持时钟走时，可维持3个月以上。当仪表置在快速测量时，可自动打印测量时间及温度值。

7·备有隔离的并行BCD码输出口、4～20mA(1～5v)模拟量输出口供用户选择，以便配接大屏幕显示器或将测量结果送上位机。

8·仪表内部主机板上设有分度号转换短路子，供用户选择，每台仪表可配用4种不同分度号的热电偶(B、S、R、D或B、S、R、K)。

9·仪表机壳为封闭式结构，可在工业现场的恶劣环境条件下长期可靠运行。

二、SCW-98系列仪表技术指标及功能：

1·技术指标：

2·仪表功能：

a．绿灯亮表示热电偶接通，仪表进入预备状态

b．黄灯亮表示仪表正在测量

c．红灯亮表示测量过程结束，同时电铃振响

三、工作原理：

1·SCW-98系列原理框图：注：虚框图中为用户选择部分非仪表中必备

2·工作原理：

接通电源后，热电偶输入端开路时，仪表处于时钟显示状态。接通热电偶后，预备灯亮（绿灯）仪表脱离时钟显示状态进入预备状态，屏幕显示输入端温度（冷端温度），当热电偶插入金属熔液1～2秒后，黄灯亮，仪表进入测量状态，计算机自动寻找温度平台。找到平衡点后红灯亮，电声器响，表示测量结束，并提醒操作者提枪。微处理器对采样数据进行处理后送LED显示器显示，带有打印机的仪表打印机自动打印本次测量的时间及结果，同时数据送往BCD码接口或4～20mA(或1～5V)模拟输出接口，测量过程结束。仪表显示值将一直保持到下次更换热电偶时被新的输入端温度所代替，在没有更换新偶头前，即使旧偶头被拔掉或偶丝开路显示温度值仍保持不变。如果进入测量状态后，仪表在规定的时间内没有找到温度平台或在测量过程中偶丝开路，以及测量尚未完成前操作者提早拔枪都将导致本次测量失败，红灯亮，电声器响后仪表显示“ －”此时微处理器对仪表打印口，BCD码输出口，模拟量输出口均不操作。

SCW-98系列测温仪是以微处理器8031为的智能测温仪表，信号经模拟开关送至A/D转换器，其中一路由感温元件AD590把从仪表输入端来的温度信号（0～50℃）转换成电信号送至A/D转换作为热电偶冷端补偿，另一路由热电偶mV信号经前置放大器处理后送至A/D转换，模数转换采用12位双积分式A/D转换器ICL7109，采样速率为每秒12.5次，每次转换时间80mS为工频周期的整倍数，根据香农采样定理该A/D转换器有良好的抑制工频及高次谐波干扰的能力。仪表在设计上采用了由微处理器控制的自动校准电路，在每次接通新热电偶时，对仪表模拟电路部分进行零点及放大倍数的校准，测得此时仪表的漂移量并将其存入微处理器的RAM中，以便在测温时将漂移量扣除，从而消除了仪表硬件所产生的时漂温漂，提高了仪表的及稳定性，快速测温过程如图所示

快速测温过程是将探头插入钢水，停留数秒钟，测得热电势Et－时间t的曲线（见上图）。热电偶插入钢水后，热电偶的电势迅速升高，当热电偶温度与被测溶液温度一致时，达到热平衡状态，Et－t曲线出现“平台”，这时的热电势信号基本反映了钢水的真实温度，测量结束将探头提出钢水，热电偶与钢渣接触，热电势略有提高，继续提枪热电势就迅速下降。

3·仪表系统自检及提示：

为了仪表安全可靠的运行和便于使用者快速判断故障所在，设计时增加了自检功能和自校准功能。如工作原理中所述，每次接通热电偶时，对仪表模拟电路部分进行零点及放大倍数的校准，同时检查该电路部分是否工作在正常的范围内。自检功能还包括对参数设定部分、冷端补偿、打印电路等的检测。见下表：

1·基本参数：

安徽春辉仪表线缆集团有限公司

SCW-98AD、SCW-98B、

SCW-98A、SCW-98AP大屏钢水测温仪

测量误差：±0.2％+1个字

工作条件：温度5～40°C相对湿度≤85％

存储条件：温度0～45°C相对湿度≤85％

供电方式：AC 220V±10％；频率：50Hz±2Hz；功耗约50W

其它条件符合Q/SCW 01-2001《智能测温仪技术条件》

2·仪表功能：

红色LED超高亮度数码管显示，字高127mm（5英寸）单面或双面显示

时钟显示：时钟为12小时制式

声光报警：有电铃、喇叭、语音三种形式

a．绿灯亮表示热电偶接通，仪表进入预备状态

b．黄灯亮表示仪表正在测量

c．红灯亮表示测量过程结束，同时电铃振响、喇叭鸣笛、语音报数三种形式

4～20mA或1～5V模拟输出接口（单路或双路）(订货时须指明)

光隔BCD码并行接口、485串口、TTY串口及同步串行接口

打印机接口

一. 概述：

地测定液态金属温度对于冶金和铸造行业改进生产工艺，提高产品质量，降低生产成本具有十分重要的意义。

SCW-98系列智能测温仪主要特点如下：

3·显示采用LED超高亮度数码管显示。

4·功能齐全便于扩展。

5·便于维修，电路全面集成化，并采用插座安装，维修方便。

7·备有隔离的并行BCD码输出口、4～20mA(1～5v)模拟量输出口供用户选择，以便配接大屏幕显示器或将测量结果送上位机。

8·仪表内部主机板上设有分度号转换短路子，供用户选择，每台仪表可配用4种不同分度号的热电偶(B、S、R、D或B、S、R、K)。

9·仪表机壳为封闭式结构，可在工业现场的恶劣环境条件下长期可靠运行。

二、SCW-98系列仪表技术指标及功能：

1·技术指标：

测量误差：±0.2％+1个字

工作条件：温度5～40°C相对湿度≤85％

存储条件：温度0～45°C相对湿度≤85％

供电方式：AC 220V±10％；频率：50Hz±2Hz；功耗约50W

其它条件符合Q/FT TZJ001-2005《智能测温仪》

2·仪表功能：

红色LED超高亮度数码管显示。

时钟显示：时钟为12小时制式

声光报警：（可选电铃、喇叭、语音）

a．绿灯亮表示热电偶接通，仪表进入预备状态

b．黄灯亮表示仪表正在测量

c．红灯亮表示测量过程结束，同时电铃振响

4～20mA或1～5V模拟输出接口（单路或双路）(订货时须指明)

光隔BCD码并行接口、485串口、TTY串口及同步串行接口(订货时须指明)

打印机接口(订货时须指明)

DP接口(订货时须指明)

无线传输接口(订货时须指明)

三、工作原理：

1·SCW-98系列原理框图：注：虚框图中为用户选择部分非仪表中必备

2·工作原理：

3·仪表系统自检及提示：

提示符

代表含义

原 因

E—A

模拟电路故障

仪表工作环境温度过高、模拟电路元器件损坏，一般情况为输入端引入高电压干扰造成4052或4053损坏

E—S

参数设定错误

平台允许波动值或平台采样时间拨码开关接触不良或为零，两参数任何一方出现问题都会出现E—S

E—P

打印电路故障

一般是外接打印机出现故障

E—L

冷端补偿故障

冷端补偿器件AD590损坏、线路接触不良、模拟电路部分的4053损坏

四、基本参数及结构形式：

1·基本参数：

类 型

SCW-98A

分 度 号

S

D

R

B

钢水快速测温范围

1200-1769℃

1000-1999℃

1200-1769℃

原因

类型

分度号

外设接口

显示屏

外形尺寸

外形结构

重量
