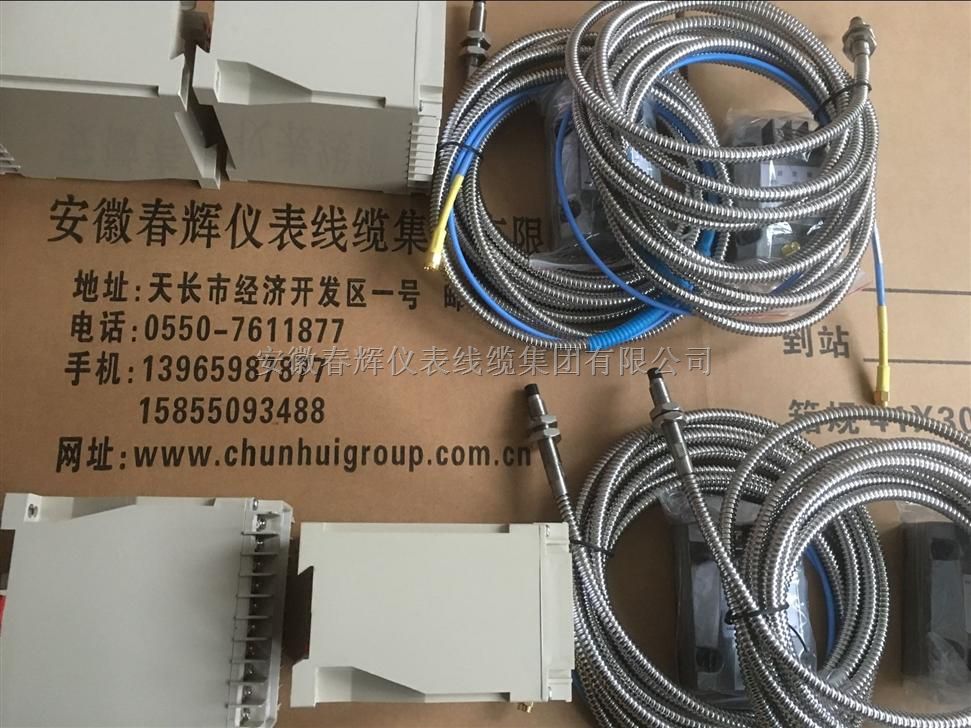

8200-A80-D02，8300-A08-B90，8111-03-A80-C01电涡流前置器传感器
  • 产品名称：8200-A80-D02，8300-A08-B90，8111-03-A80-C01电涡流前置器传感器
  • 产品型号：8200-A80-D02，8300-A08-B90前置器
  • 所属类别：工业自动化仪表 > 过(流)程分析/控制仪表
  • 发布时间：2016-08-01
  • 已获点击：652
  • 企业类型：制造商
  • 产品型号：8200-A80-D02，8300-A08-B90，8111-03-A80-C01电涡流前置器传感器
详细说明

8200-A80-D02，8300-A08-B90，

8111-03-A80-C01电涡流前置器传感器

能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。它是一种非接触的线性化计量工具。电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高振动、位移信号，能连续准确地采集到转子振动状态的多种参数。如轴的径向振动、振幅以及轴向位置。在所有与机械状态有关的故障征兆中，机械振动测量是权威性的，这是因为它同时含有幅值、相位和频率的信息。机械振动测量占有优势的另一个原因是：它能反应出机械所有的损坏，并易于测量。从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。 采用非接触测量，响应速度快，耐高温。能在油、汽、水等恶劣环境下长期连续工作。检测不受油污、蒸汽等介质的影响。已广泛应用于电力、石化、冶金、钢铁、航空航天等大中型企业。对各种旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和安全保护传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点,因此在大型旋转机械在线状态监测与故障诊断中得到广泛应用传感器前置器、备紧螺母、同轴信号电缆组成。在制作过 程中，探头端部采用耐高温 PPS 工程塑料 （或陶瓷材 料） 通过“二次注塑”成型将线圈密封，使探头 在恶劣的环境中能可靠工作。由于端部线圈直径决 定了传感器的线性量程，因此我们通常用端部线圈 直径来分类和表征各型号探头，一般情况下，传感 器线性量程大致是探头端部直径的1/2～1/4。 传感器输出正比于探头端部与被测导体表面之间的 距离的电压信号，既能进行静态（位移）又能进行 动态（振动）测量，主要用于测量滑动轴承机械的 相对振动、位移、键相和转速；以及水轮机组的摆 度，适合较高温度情况下的工业现场。所有负电压 输出型的电涡流传感器符合美国石油学会（API） 为这类传感器制定的670标准。 探头和延伸电缆 采用先进的模具技术保证了探头端部和主体的牢固 连接。专门设计的探头电缆封装结构，可使电缆安 全地连接到探头端部，能承受330牛（75 磅）的拉 力。延伸电缆本身具备一定的耐腐蚀、防油、防水 的功能，可以防止油或其它液体沿电缆内部泄漏到 机器外部。 前置器 前置器可以采用紧凑的导轨安装，也可以采用传统 的螺钉面板安装，两种形式的安装基板均具有电绝 缘性，不再需要独立的绝缘板。前置器抗无线电干 扰能力强，达到欧洲电磁兼容性标准。 同轴接头 探头、延伸电缆和前置器都带有防腐蚀的镀金铜接 头。接头只需用手指紧固，特殊设计的机械锁紧装 置能防止连接松动；接头在安装或拆卸时也不需要 特殊的工具。探头和延伸电缆在订货时可选择带有 接头保护器；推荐在潮湿环境中安装选用接头保护 器，以提供必要的环境保护。 根据不同的工业现场监测要求，涡流传感器可与 二次仪表（监测器） 或信号调理器（变送器）、测 试仪器输入配接,组成完整的设备状态监测系统。工作和储存温度：探头 -20℃～+125℃ 延伸电缆-20℃～+125℃ 前置器-20℃～+85℃ 相对湿度：当具有接头保护时，无浸水，100%冷凝 环境限制 探头端部材料：PPS 探头壳体材质：304 不锈钢 探头电缆和延伸电缆：75Ω三维轴向绝缘 电缆铠装材料：304 不锈钢 前置器壳体材料：有两种壳体，铝压铸或ABS塑壳 同轴接头材料：镀金黄铜或铍铜 重 量: 探头 根据探头长度和大小有所不同 延伸电缆 31g/m 前置器 220g 前置器尺寸(不包括安装底座)： 铝壳体 长度 78mm ABS塑壳体 长度 78mm 宽度 30mm 宽度 37mm 高度 70mm 高度 70mm 物理特性 TM3105电气特性(负电压输出型) TM3108电气特性(负电压输出型) TM3111电气特性(负电压输出型) 标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 互换性误差：5米或9米系统内，对于经校准的同型号 探头、延伸电缆、前置器互换产生的灵 敏度。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装 安全批准： 本质安全Exia ⅡC T4,在危险区域使用时， 安装本质安全栅。T探头安装形式 01 02 03 04 05 06 英制正装， 1/4”-28 公制正装， M8×1 英制反装， 3/8”-24 公制反装， M10×1 英制正装， 3/8”-24 公制正装， M10×1 B：无螺纹长度 002 250 公制正装螺纹探头，以2mm或5mm单位递增 2mm 250mm 英制正装螺纹探头，以0.1inch单位递增 010 0.1in 960 9.6in 008 020 公制反装螺纹探头 固定标准规格8mm 英制反装螺纹探头 固定标准规格0.2in E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 A：TM3108T探头安装形式 01 02 03 04 05 英制正装， 3/8”-24 公制正装，M10×1 英制反装， 3/8”-24 公制反装， M10×1 夹装后出线壳体直径9.6mm C：壳体长度 020 250 20mm TM3111T25mm 250mm 英制正装螺纹探头，以0.1inch单位递增 080 960 9.6in 030 120 公制反装螺纹探头 固定标准规格30mm 英制反装螺纹探头 固定标准规格1.2in 公制正装螺纹探头，以2mm或5mm单位递增 0.8in TM3111T1.00in F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 A：TM3111T探头安装形式 01 02 03 04 05 06 英制正装， 1/2”-20 UNF 公制正装， M14×1.5 英制反装， 3/8”-24 UNF 公制反装， M10×1 英制正装， 5/8”-18 UNF 公制正装， M16×1.5 D：探头总长度 以0.5m 单位递增 90 05 0.5m 1.0m 5.0m 9.0m 10 50 G：安全批准 00 无 05 本质安全规格
