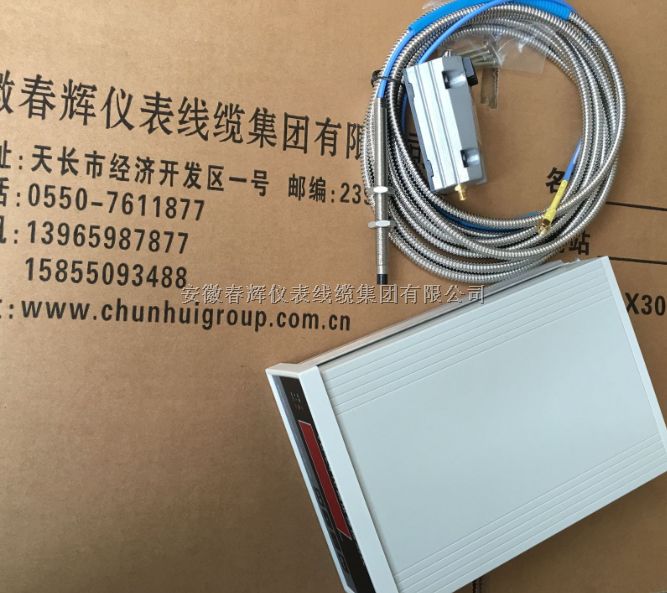

- 产品名称：涨差传感器WT0122-A50-B00-C01,WT0120-A00-B00-C06-D10
- 产品型号：涨差传感器WT0122-A50-B00-C01
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2016-07-27
- 已获点击：667
- 企业类型：制造商
- 产品型号：涨差传感器WT0122-A50-B00-C01,WT0182-A50-B00-C01,WT0120-A00-B00-C06-D10,
涨差传感器WT0122-A50-B00-C01，WT0182-A50-B00-C01,
WT0120-A00-B00-C06-D10，WT0120-A00-B00-C06-D10
传感器输出正比于探头端部与被测导体表面之间的 距离的电压信号，既能进行静态（位移）又能进行 动态（振动）测量，主要用于测量滑动轴承机械的 相对振动、位移、键相和转速；以及水轮机组的摆 度，适合较高温度情况下的工业现场。所有负电压 输出型的电涡流传感器符合美国石油学会（API） 为这类传感器制定的670标准。传感器可与二次胀差仪表（监测器）或信号调理器（变送器）、测 试仪器输入配接,组成完整的设备状态监测系统
标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 互换性误差：5米或9米系统内，对于经校准的同型号 探头、延伸电缆、前置器互换产生的灵 敏度。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装 安全批准： 本质安全Exia ⅡC T4,在危险区域使用时， 安装本质安全栅。
探头端部材料：PPS 探头壳体材质：304 不锈钢 探头电缆和延伸电缆：75Ω三维轴向绝缘 电缆铠装材料：304 不锈钢 前置器壳体材料：有两种壳体，铝压铸或ABS塑壳 同轴接头材料：镀金黄铜或铍铜
探头安装形式 01 02 03 04 05 06 英制正装， 1/4”-28 公制正装， M8×1 英制反装， 3/8”-24 公制反装， M10×1 英制正装， 3/8”-24 公制正装， M10×1 B：无螺纹长度 002 250 公制正装螺纹探头，以2mm或5mm单位递增 2mm 250mm 英制正装螺纹探头，以0.1inch单位递增 010 0.1in 960 9.6in 008 020 公制反装螺纹探头 固定标准规格8mm 英制反装螺纹探头 固定标准规格0.2in E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 A：TM3108T探头安装形式 01 02 03 04 05 英制正装， 3/8”-24 公制正装，M10×1 英制反装， 3/8”-24 公制反装， M10×1 夹装后出线壳体直径9.6mm C：壳体长度 020 250 20mm TM3111T25mm 250mm 英制正装螺纹探头，以0.1inch单位递增 080 960 9.6in 030 120 公制反装螺纹探头 固定标准规格30mm 英制反装螺纹探头 固定标准规格1.2in 公制正装螺纹探头，以2mm或5mm单位递增 0.8in TM3111T1.00in F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 A：TM3111T探头安装形式 01 02 03 04 05 06 英制正装， 1/2”-20 UNF 公制正装， M14×1.5 英制反装， 3/8”-24 UNF 公制反装， M10×1 英制正装， 5/8”-18 UNF 公制正装， M16×1.5 D：探头总长度 以0.5m 单位递增 90 05 0.5m 1.0m 5.0m 9.0m
频率响应：0～2KHz(-3dB) 灵敏度：0.8V/mm , -2～-18V输出 标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 线性范围：1.5mm～14mm 线性量程：12.5mm 非线性误差：＜1% 平面直径(差胀DE测量)：φ60mm 互换性误差：5米或9米系统内，对于经校准的同型号 探头、延伸电缆、前置器互换产生的 灵敏度误差为±2%。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装 安全批准：本质安全 Exia ⅡC T4，在危险区域使用时， 安装本质安全栅。
探头安装形式 01 02 03 04 05 06 07 1 1/”4 -12 M30×2 1 1/”-12 2 M39×1.5 无螺纹侧面出线 无螺纹1.06in直径夹装出线 无螺纹1.5in直径夹装出线 B：无螺纹长度 005 250 公制螺纹探头，以2mm或5mm单位递增 5mm 250mm 英制螺纹探头，以0.1inch单位递增 020 0.2in(标准规格) 880 8.8in C：壳体长度 045 250 45mm 250mm 英制螺纹探头，以0.1inch单位递增 160 960 9.6in 公制螺纹探头，以2mm或5mm单位递增 1.6in 对于无螺纹壳体侧面出线，壳体长度＜45mm D：探头总长度 90 05 0.5m 1.0m 5.0m 9.0m 10 50 E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 G：安全批准 00 无 05 本质安全规格
