- 产品名称：(碎煤机)一体化振动及温度变送器JX73ST-40-A-85
- 产品型号：JX73ST-40-A-85
- 所属类别：变送器 > 其他变送器
- 发布时间：2016-07-26
- 已获点击：768
- 企业类型：制造商
- 产品型号：(碎煤机)一体化振动及温度变送器JX73ST-40-A-85

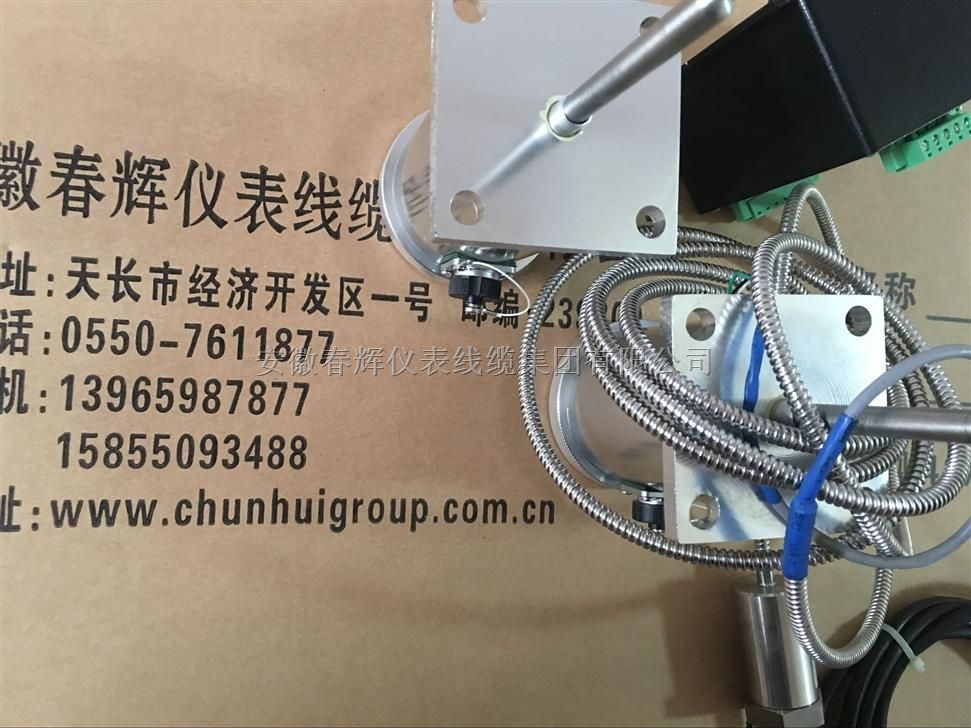

(碎煤机)一体化振动及温度变送器JX73ST-40-A-85
主要由X水平方向测振、Z垂直方向测振、轴承温度测量三部分组成。内部封装了两个美国克里克斯公司工艺制造的加速度传感器，其低频响应可以到0Hz，分辨率可到0.1mg，性能稳定可靠，能承受加速度5000g的瞬间冲击。加速度信号经窄带滤波及冲击抑制，通过硬件积分电路转换为振动位移量，再经峰峰值运算电路、V/I变换电路，最终输出与振动位移峰峰值成正比的标准4~20mA电流信号。温度测量采用Pt100铂电阻做传感元件，Pt100铂电阻封装在带压紧弹簧的探头内，保证Pt100铂电阻与轴承之间的温度传递。电路部分采用高精密专用仪表运算放大器，测量轴承温度准确可靠。
JX73ST-40-A-85一体化双轴机壳振动温度变送传感器采用集成加速度传感器作检测元件。集成加速度传感器是在一片多晶硅上通过微机械加工出加速度敏感元件，及转换、测量、放大电路组成，它采用先进的微电子加工技术和电容式测量原理，可测量从直流到2kHz 的±1g～±50g 以内的加速度，具有优良的稳定性、可靠性及很强的抗干扰能力。JX73ST-40-A-85一体化双轴机壳振动温度变送传感器检测的加速度信号经低通滤波、二次积分、峰峰值运算、V/I变换后输出标准的4~20mA振动位移峰峰值电流信号。
JX73ST-40-A-85一体化双轴机壳振动温度变送传感器内部集成温度传感器，测温范围宽，测温准确可靠。 技术指标：
电源：供电+24Vdc,不超过32V
工作电流：不带输出负载时<50mA
输出类型：4～20mA
输出负载：250Ω,不超过750Ω
温度输出量程：0～120℃
温度测量：1℃
振动位移峰峰值量程：500μm
振动测量非线性：2%
振动测量频响：5Hz～200Hz
外形尺寸：80(L)×80(W)×95(H)mm，不含连接端子高度
重量：约900g
输出端子接线：
JX73ST-40-A-85一体化双轴机壳振动温度变送传感器采用接头输出，配接PG16防水型接头，连接1/2″规格的软管。端子号对应接线如下：
1#————电源+24V
2#————公共地COM
3#————温度输出Tout
4#————水平X方向振动输出ZDXout
5#————垂直Z方向振动输出ZDZout
安装使用：
安装底板尺寸80(L)×80(W)
安装孔尺寸φ8.3mm
安装孔位置尺寸60(L)×60(W)
安装测量方向：X向定义为与安装底板平行，与安装底板（或标签）上的箭头标志一致的方向；Z向定义为垂直于 安装底板向上的方向。
