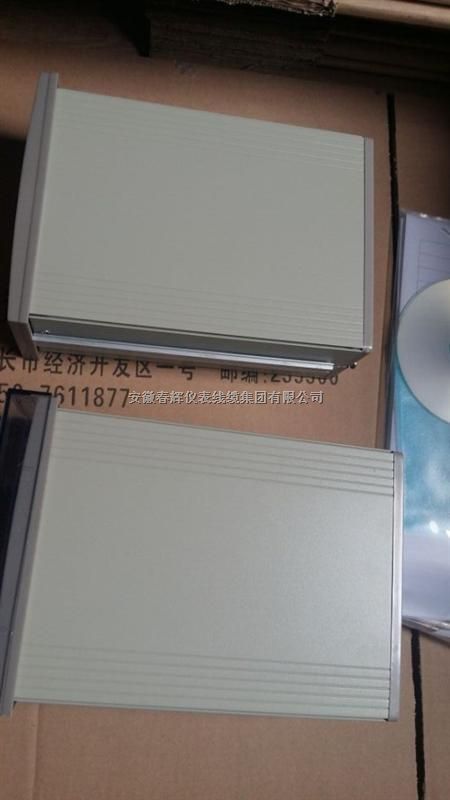

- 产品名称：监测仪实物照片：HXW-U油箱油位行程监控仪
- 产品型号：油箱油位监测HXW-U
- 所属类别：工业自动化仪表 > 过(流)程分析/控制仪表
- 发布时间：2016-07-26
- 已获点击：685
- 企业类型：制造商
- 产品型号：HXW-U油箱油位行程监控仪
详细说明
油箱油位行程监控仪HXW-U
汽轮机在连续高速旋转的时候，需要配备一个专门的油箱对其旋转部件连续进行润滑和导热，这样就有必要用油箱油位监测仪，配接一支直线位移传感器对油箱液位高低进行监测，当液面高度低于一定值时，就需要加注润滑油来维持汽轮机工作所需，以防不测。
功能说明(智能型)
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、面板按键可调整量程值，无需电位器调整，方便现场调试
3、一分钟不按操作键，可自行回到运行状态
4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报警
5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
6、后面板上有与油箱油位值成正比的电流输出端子，供记录输出
用于汽轮机油箱油位的测量指示,也可用于其它液位的测量。汽轮机在连续高速旋转的时候，需要配备一个专门的油箱对其旋转部件连续进行润滑和导热，这样就有必要用油箱油位监测仪，配接油箱油位传感器对油箱液位高低进行监测，当液面高度低于一定值时，就需要加注润滑油来维持汽轮机工作所需，以防不测。
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的油箱油位的监视和保护。
功能说明：
1. 显示功能
油箱油位测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当油箱油位超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电，掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 记录输出
设有4～20mA电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：

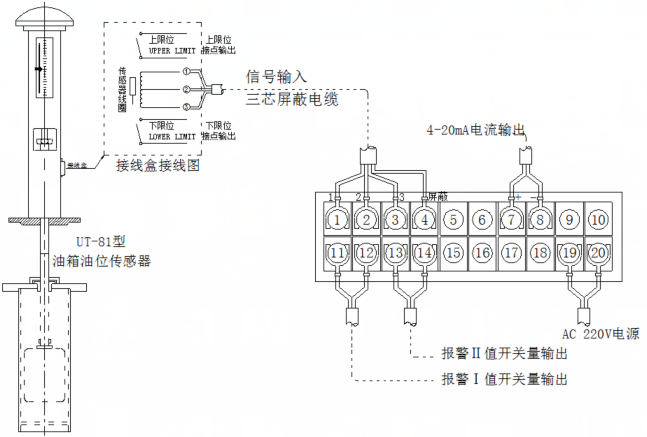

11. 输入信号：UT81型油箱油位传感器输出信号
2. 显示方式：4位数码管显示，位为符号位，准确度:±0.5％
3. 测量范围：-400～400mm
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×250（深）mm
10. 开孔尺寸：152（宽）×75（高）mm
