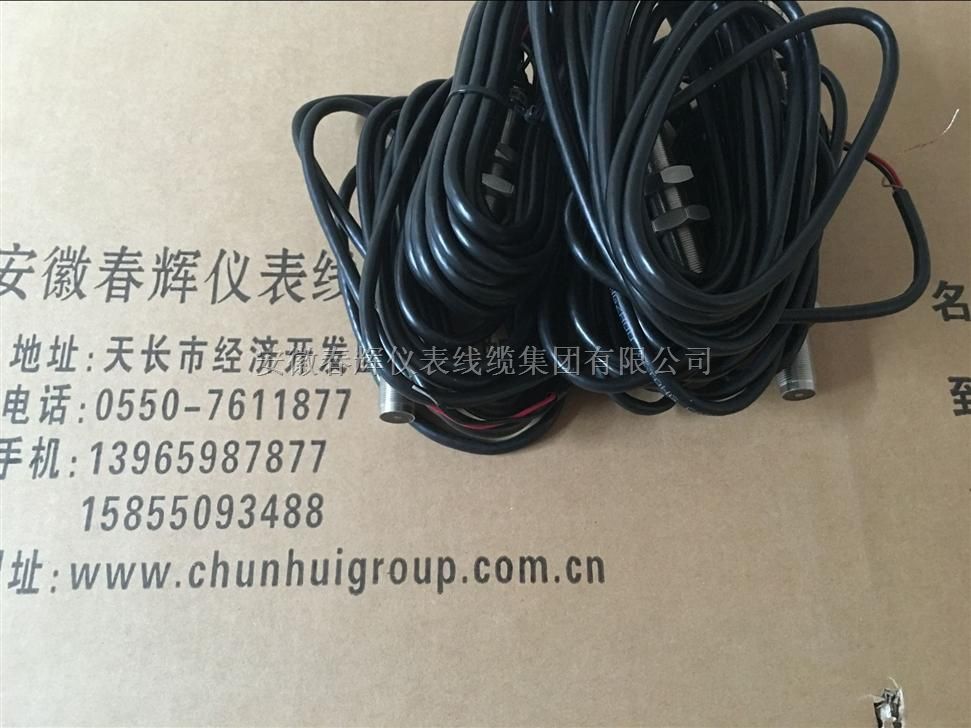

C8-1-M16*1，XS12JK-3P-Y转速速度探头
传感器采用高灵敏度磁阻元件内置永磁体实现非接触测转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等。 随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号。本产品结合现代先进电子技术，使传感器具有很高灵敏度，极高的可靠性，的抗干扰性能，能长期稳定工作
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min 30~100000r/min 50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞500mV/50r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数 ≥2
工作温度 -20℃～+85℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67
壳体材质为316、304不锈钢，端部体材质ABS注塑
直流电阻
转速范围（60齿）
壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
低电平＜0.5V
高电平＞4.3V
35-250mm 60-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -20℃～+120℃
环境防护 航插防护等级为IP65；整体电缆出线防护等级为IP67
外壳材料
重量 ＞100g （不包括信号线）
防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
ZST/ZSP8系列高温型
无
ZST/ZSP812 ZST/ZSP830 ZST/ZSP855 ZST/ZSP875 ZST/ZSP890
120Ω±5% 300Ω±5% 550Ω±5% 750Ω±5% 900Ω±5%
技术规格
直流电阻
转速范围（60齿）
输出电压（V P-P）
壳体长度
50~100000r/min 30~100000r/min 50~100000r/min
35-250mm
电磁兼容 符合CE标准
输出方式 浮地输出
信号传输 在传感器至监测器之间最长300米
出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2
20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～3mm,建议安装间隙 1mm
检测齿轮模数
工作温度 -40℃～+180℃
环境防护 防护等级为IP67
外壳材料
重量 ＞100g （不包括信号线）
防爆标准 Exia ⅡC T6
316、304不锈钢，全金属结构
无
1~60000r/min
DC5V～48V
输出电压（V P-P） ＞500mV/50r/min
缆
铠装电缆前加k,以1m递增,
无铠装长度30m,铠装长度20m.
0 不带电缆（仅限航插）
- - - - - -
A B C D E
F:防爆要求
Ex
无防爆要求
本质安全型
F
订货信息
ZST/ZSP4(批量订货产品)
A
B
C
传感器的安装使用
传感器的安装需要完善考虑安装环境和安装要求，一般安装在适当的间隙范围内，参见产品使用手册。除了
产品使用手册内容所允许的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须压紧牢固，不能松
动；接线完毕后检查线缆和端子接触良好无短路，方可通电。确认传感器的工作电源，应根据现场环境对信
号连接电缆做好环境防护处理。
传感器与检测齿轮齿顶间间隙越小，输出电压越大；同时传感器输出电压随转速增加而增大。通常安装间隙
为0.5～3mm；建议安装间隙为1mm；检测齿轮的齿形建议采用渐开线齿轮；检测齿轮的大小由模数（M）
来决定，它是决定齿轮大小的参数值，建议采用模数≥2，齿顶宽为4mm以上的齿轮盘；检测齿轮的材质最
好采用强磁性体材料（即能被磁铁吸引的材料）。
图1 普通整体电缆出线结构尺寸
ZST/ZSP系列电磁式转速传感器
0.5~1.2mm
间隙
齿宽b
齿宽h
节园直径do 齿顶外径dk
校验
在传感器使用前或一个使用周期过后，可用转速校验装置对传感器的特性进动态校验。
本公司亦提供产品的标定和校准服务。
检测齿轮的大小
从模数（M）来看，它是决定齿轮大小的参数值，只要是模数相同的齿轮，就可以啮合。建议使用模数为1
以上，齿宽为4mm的齿轮。
模数 =
节园直径
齿数
