- 产品名称：震动传感器JM-B-3Z【JM-B振动变送器】
- 产品型号：JM-B-3Z震动传感器
- 所属类别：传感器 > 智能传感器
- 发布时间：2016-07-18
- 已获点击：614
- 企业类型：制造商
- 产品型号：JM-B-3Z震动传感器JM-B系列振动变送器

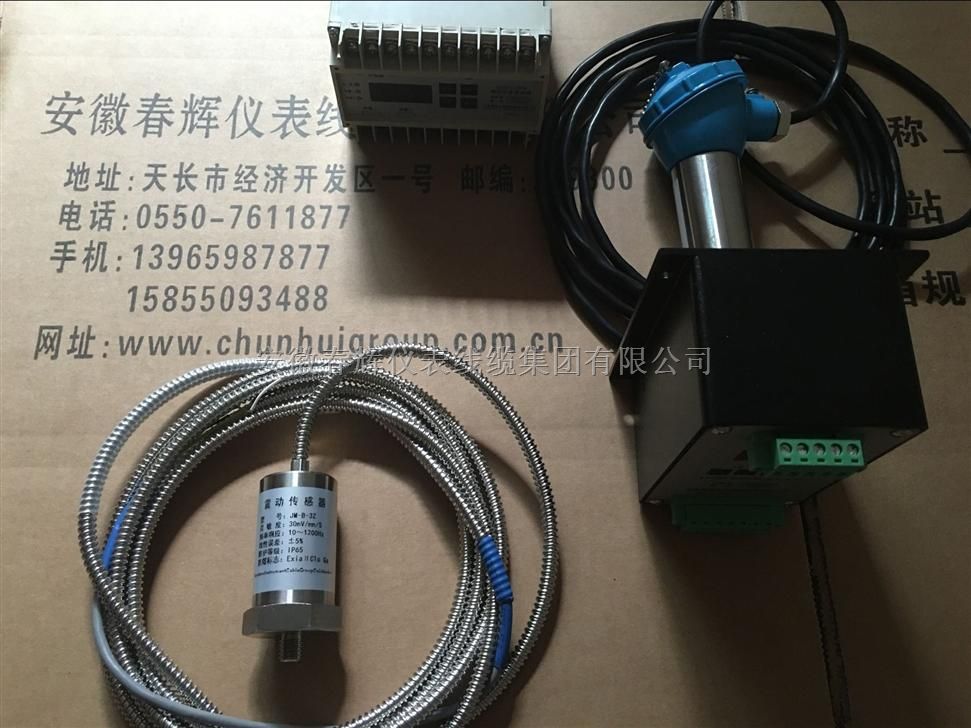

震动传感器JM-B-3Z (JM-B振动变送器）
传感器，可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器，可以把速度量经过积分转换成位移量。它直接安装在机器外部，故使用维护极为方便。在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。但是，对于大部分的滑动轴承机器，通常其轴振动传递到轴承座上时被衰减或歧变，因此尽量采用电涡流传感器直接测量轴的振动，更准确、全面。
是将惯性传感器和精密 测量电路集成在一起，得到与设定量程比例的电流 或电压信号。可直接连接DCS、PLC或其它系统。 传感器/变送器具有良好的低频输出特性，并且抗振 、耐冲击，可直接安装在被测物体并随其振动，适用于大型水轮发电机组和低速回转机械（如磨煤机 ）的振动监测，以及地震监测、地质勘探、结构振 动分析；桥梁、水坝和路基的振动测试等领域。
工作电源：+24VDC或-24VDC ±12VDC， 接地：浮地输出 电磁兼容：符合CE标准 出线方式：连接器顶部出线或端子出线 直接出线。 引出线长度：传感器至监测器连线最长300米。 变送器至系统连线最长800米。 长度增加时 频率产生衰减，参阅使用 手册。 环境限制 物理特性 大石 TM365超低频振动传感器是一种惯性式传感器； 是利用磁电感应原理把振动信号变换成电压信号； 同时运用一套低频扩展电路将传感器本身机械结构 的固有频率降低，使其起始频率达到0.05Hz~0.7Hz。 TM366超低频振动变送器，是将惯性传感器和精密 测量电路集成在一起，得到与设定量程比例的电流 或电压信号。可直接连接DCS、PLC或其它系统。 传感器/变送器具有良好的低频输出特性，并且抗振 、耐冲击，可直接安装在被测物体并随其振动，适 用于大型水轮发电机组和低速回转机械（如磨煤机 ）的振动监测，以及地震监测、地质勘探、结构振 动分析；桥梁、水坝和路基的振动测试等领域。 电气特性 TM365超低频振动传感器 TM366超低频振动变送器频
起始频率 05 10 20 0.05Hz 0.1Hz 0.2Hz E:引出线方式 1 2 连接器顶部出线 C:安装方向 V H 安装角度 90°±2.5° 安装方向 垂直方向 0°(180°)±2.5° 水平方向 B:灵敏度 F:工作电源 1 2 ±12VDC 30 50 70 0.35Hz 0.5Hz* 0.7Hz 注：1 灵敏度和测量的动态范围是相关连的。例如采用，±12V供电电源，线性范围内输出约为16V。 如果灵敏度为8mV/um，那么保证在低频段测量范围是2mm，如果采用±6V供电电源，那么最 大测量范围也将减半。实际输出电压可以达到供电电源的80%。 2 传感器的灵敏度和供电电源的高低选择无关。 +24VDC S001 S002 S004 0.1mV/um 0.2mV/um 0.4mV/um 位移灵敏度 1000mV/mm/s V004 V010 V040 V100 40mV/mm/s 100mV/mm/s 400mV/mm/
变送器的功能是：将被测旋转机械的振动信号转换成正比的4～20mA电流信号,便于用户接入计算机DCS系统或DEH系统。该变送器体积小、高、安装方便。
器内置MEMS压电元件感应振动速
度，通过高精密集成电路将加速度转换为速度峰值/
有效值，再将速度峰值/有效值转换为对应量程的
4～20mA电流输出，非常适合连接到DCS、PLC系统
中。还可以提供动态信号输出。变送器的频响特性
优良；测量高；且内置高温冲击保护、过载保
护、反向配线保护；可选多种振动量程范围；配置
多种安装螺纹；是对旋转机械进行长期在线振动监
测（机壳、轴承箱或机构的振动）的理想选择。
适用于中等温度情况下的工业现场。主要功能:
测量范围:频率10～300HZ
振幅0～200μm
0～300μm，0～500μm
振动烈度0～20mm/S或
0～40mm/S(均方根值)
线性误差:≤0.5%
输 出:DC 4～20mA(恒流)
使用环境:温度-10～45℃
相对湿度≤80%
供电电压：DC24V
技术参数:
测量范围:频率10～300HZ
振幅0～200μm
0～300μm，0～500μm
振动烈度0～20mm/S或
0～40mm/S(均方根值)
线性误差:≤0.5%
输 出:DC 4～20mA(恒流)
使用环境:温度-10～45℃
相对湿度≤80%
供电电压：DC24V
二线制：两线回路供电，15～30VDC 三线制：15～30VDC 测量量程：速度有效值/峰值，量程可选 频率响应：5～1000Hz，±3 dB 敏感方向：任意方向/角度安装 横向灵敏度：≤5% 电流输出：与速度有效值/峰值成比例的4～20mA DC 电流 ：优于±3% 动态信号输出：经缓冲的内部传感器信号输出 （BUF 输出） 负载能力：≤700Ω（两线） ≤500Ω（三线） 接地：壳体绝缘，内部屏蔽 振动限值：250g 峰值 冲击极限：1000g峰值 电磁兼容：CE确认 引出线方式：1 整体电缆顶部出线 3 航插出线 4 防爆盒出线 环境限制 物理特性 防爆性能 工作和储存温度：-40℃～+85℃ 相对湿度：端子出线方式时95%非冷凝； 整体电缆出线方式时100%不能浸入水中 环境防护：整体电缆出线方式防护等级为IP67，线 缆末端（接线端）不能浸入水中
输出方式 E:引出线方式 1 2 连接器顶部出线 端子出线 C:安装方向 V H 安装角度 90°±2.5° 安装方向 垂直方向 0°(180°)±2.5° 水平方向 B:量程 F:工作电源 1 2 ±12VDC +24VDC 3 -24VDC 020 040 075 0-20mm/s pk 速度峰值 100 0-40mm/s pk 0-75mm/s pk 0-100mm/s pk 位移峰峰值 P050 P100 P200 P300 0-50um pk-pk 0-100um pk-pk 0-200um pk-pk 0-300um pk-pk
