- 产品名称：SDY3800A01-90-00,3800XL8mm前置器电涡流位移探头
- 产品型号：SDY3800A01-90-00,3800XL8mm11mm
- 所属类别：传感器 > 智能传感器
- 发布时间：2016-07-15
- 已获点击：710
- 企业类型：制造商
- 产品型号：SDY3800A01-90-00,3800XL8mm,11mm前置器电涡流位移探头

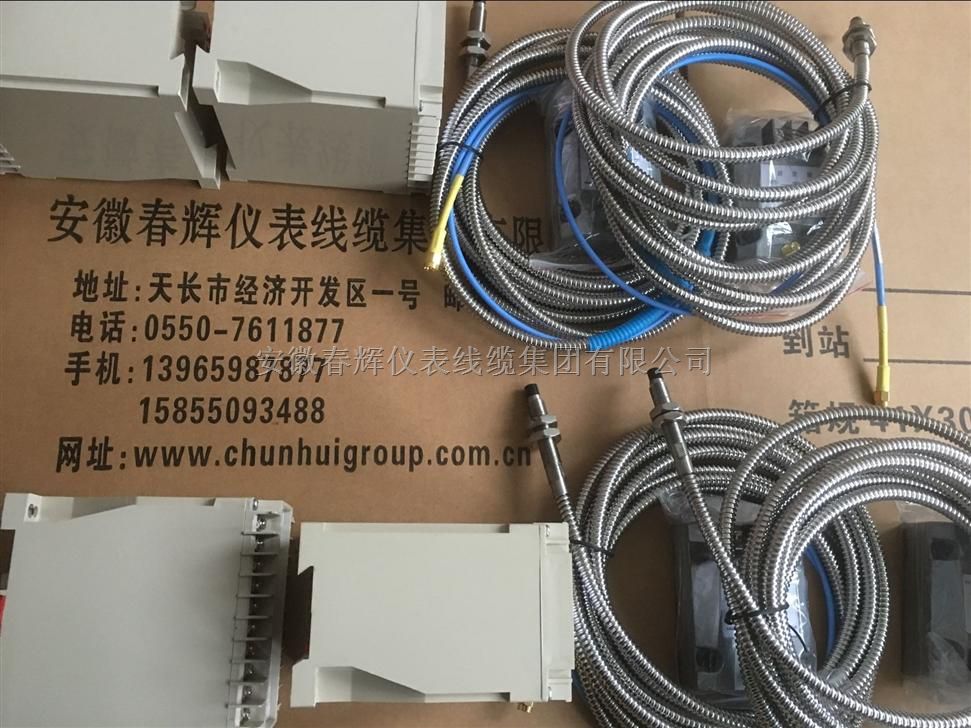

SDY3800A01-90-00,3800XL8mm,11mm前置器电涡流位移探头
前置器、备紧螺母、同轴信号电缆组成。在制作过 程中，探头端部采用耐高温 PPS 工程塑料 （或陶瓷材 料） 通过“二次注塑”成型将线圈密封，使探头 在恶劣的环境中能可靠工作。由于端部线圈直径决 定了传感器的线性量程，因此我们通常用端部线圈 直径来分类和表征各型号探头，一般情况下，传感 器线性量程大致是探头端部直径的1/2～1/4。 传感器输出正比于探头端部与被测导体表面之间的 距离的电压信号，既能进行静态（位移）又能进行 动态（振动）测量，主要用于测量滑动轴承机械的 相对振动、位移、键相和转速；以及水轮机组的摆 度，适合较高温度情况下的工业现场。所有负电压 输出型的电涡流传感器符合美国石油学会（API） 为这类传感器制定的670标准。 探头和延伸电缆 采用先进的模具技术保证了探头端部和主体的牢固 连接。专门设计的探头电缆封装结构，可使电缆安 全地连接到探头端部，能承受330牛（75 磅）的拉 力。延伸电缆本身具备一定的耐腐蚀、防油、防水 的功能，可以防止油或其它液体沿电缆内部泄漏到 机器外部。 前置器 前置器可以采用紧凑的导轨安装，也可以采用传统 的螺钉面板安装，两种形式的安装基板均具有电绝 缘性，不再需要独立的绝缘板。前置器抗无线电干 扰能力强，达到欧洲电磁兼容性标准。 同轴接头 探头、延伸电缆和前置器都带有防腐蚀的镀金铜接 头。接头只需用手指紧固，特殊设计的机械锁紧装 置能防止连接松动；接头在安装或拆卸时也不需要 特殊的工具。探头和延伸电缆在订货时可选择带有 接头保护器；推荐在潮湿环境中安装选用接头保护 器，以提供必要的环境保护。 根据不同的工业现场监测要求，电涡流传感器可与 二次轴位移仪表（监测器） 或信号调理器（变送器）、测 试仪器输入配接,组成完整的设备状态监测系统
工作电源：-24VDC 标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 互换性误差：5米或9米系统内，对于经校准的同型号 探头、延伸电缆、前置器互换产生的灵 敏度。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装 安全批准： 本质安全Exia ⅡC T4,在危险区域使用时， 安装本质安全栅。 灵敏度 频率响应 0～8KHz(-3dB) TM3105 TM3108 TM3111 0～10KHz(-3dB) 0～10KHz(-3dB) 线性量程 4V/mm 8.00 V/mm 8.00 V/mm 1.2mm～5.2mm 0.70mm～2.70mm 0.5mm～1.5mm 2000um 1000um 4000um 线性范围 非线性误差 平面直径(轴向位移) φ15mm φ20mm φ30mm 轴直径(径向振动) φ150mm φ60mm TM3105 φ31mm TM3108 TM3111 ＜0.75% ＜0.5% ＜0.5% 互换性误差 误差为±2% 误差为±2%
探头安装形式 01 02 03 04 05 06 英制正装， 1/4”-28 公制正装， M8×1 英制反装， 3/8”-24 公制反装， M10×1 英制正装， 3/8”-24 公制正装， M10×1 B：无螺纹长度 002 250 公制正装螺纹探头，以2mm或5mm单位递增 2mm 250mm 英制正装螺纹探头，以0.1inch单位递增 010 0.1in 960 9.6in 008 020 公制反装螺纹探头 固定标准规格8mm 英制反装螺纹探头 固定标准规格0.2in E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 A：TM3108T探头安装形式 01 02 03 04 05 英制正装， 3/8”-24 公制正装，M10×1 英制反装， 3/8”-24 公制反装， M10×1 夹装后出线壳体直径9.6mm C：壳体长度 020 250 20mm TM3111T25mm 250mm 英制正装螺纹探头，以0.1inch单位递增 080 960 9.6in 030 120 公制反装螺纹探头 固定标准规格30mm 英制反装螺纹探头 固定标准规格1.2in 公制正装螺纹探头，以2mm或5mm单位递增 0.8in TM3111T1.00in F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 A：TM3111T探头安装形式 01 02 03 04 05 06 英制正装， 1/2”-20 UNF 公制正装， M14×1.5 英制反装， 3/8”-24 UNF 公制反装， M10×1 英制正装， 5/8”-18 UNF 公制正装， M16×1.5 D：探头总长度 以0.5m 单位递增 90 05 0.5m 1.0m 5.0m 9.0m 10 50 G：安全批准 00 无 05 本质安全规格
传感器的安装使用 校验 探头安装需要完善考虑安装环境和安装要求，探头应安装在符合测量使用要求的传感器线性位置，参见传 感器输出特性图（图1）及产品使用手册。前置器要求对地绝缘安装，并安装在安全环境内。 除了产品使用手册内容所允许的对传感器的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须 压紧牢固不能松动；接线完毕后检查电缆和端子接触良好无短路，方可通电。确认前置器的工作电源应为 -24VDC（负电压输出型时）。 前置器不应碰损，保持清洁；应根据现场环境对延伸电缆接头和同轴电缆做好环境防护处理（如预防油污 和水渗入，可用热缩套管做密封）；可用去油剂清洁同轴接头。 在传感器安装使用前或在一个使用周期过后，可用位移校验装置（TZ1、TZ2）和振动校验台（TZ5）对传 感器的线性进行静态、动态校验。 本公司亦提供产品的标定和校准服务。
