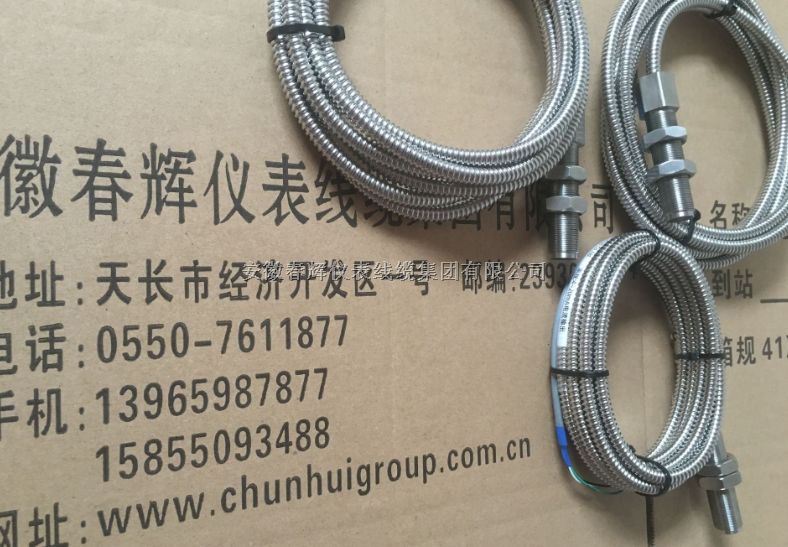

SZCB-01-B01、SMCB-01-16L转速探头
采用SMR敏感元件，钢铁材质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等特点，内有放大整形电路，输出幅度稳定的方波，能实现远距离传输，可用于测量转速，角位移等。SMCB-01/02型为单路/双路测速传感器，配以键槽或齿轮能输出两路有相位差的幅度稳定的方波信号，既具有普通的判向功能，能分别齿轮、齿条的运动方向。
当金属齿经过霍尔传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用 其基本测量原理是磁场（磁力线）由磁铁发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化,线圈感应出电动势的变化,线圈内部感应出一个交流电压信号。如果导磁性物体是安装在可转动部件(通常指转子的测速齿轮或带凹凸槽的圆旋转轴上测速齿轮),感应与转速成比例的频率信号；如果是渐开线齿轮,感应电压则是正弦波。信号幅值大小与转速成正比,与探头端面和齿顶间间隙大小成反比。
被测感应体
安装间隙
输出幅度 输出阻抗
电源极性保护
导磁体上有齿或凹槽 ，建议：测速齿轮 模数≥1.7,材料为导磁低碳钢。
注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。
0.5～3.0mm，典型值为1.0mm,注：取决于被测件的振动情况。
高电平：＜供电电源，低电平：＜0.3V ＜47Ω
有
负载能力 ＜30mA 工作电源 5V~30V
电磁兼容 符合CE标准 输出短路保护 有
环境温度范围 -20℃~+120℃
线缆材质 2 三线绞织屏蔽电缆、四线绞织屏蔽电缆，22AWG （约0.35mm）
材质&尺寸 壳体与端部体材质均为不锈钢 &壳体尺寸 50mm～250mm可选
输出方式 浮地输出
环境防护 整体电缆出线方式防护等级为IP68(密封耐压≥20MPa)，航插出线方式防护等级为IP65
出线方式 AS防水航插出线&整体电缆出线
有效传输距离 传感器到监测仪之间距离500m
抗振性
直流电阻
转速范围（60齿）
输出电压（V P-P）
50~100000r/min
60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R）
＞10Vp-p/500r/min
电磁兼容 符合CE标准
输出方式 浮地输出
耐振动 20g
出线方式 2 2 整体电缆或航插出线（二线绞织屏蔽电缆，20AWG 约0.52mm，22AWG 约0.35mm）
安装间隙 0.5～1.2mm,建议安装间隙 0.8mm
检测齿轮模数 ≥2
工作温度 -20℃～+120℃
环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP68(密封耐压≥20MPa)
壳体材质为316、304不锈钢，全金属结构
