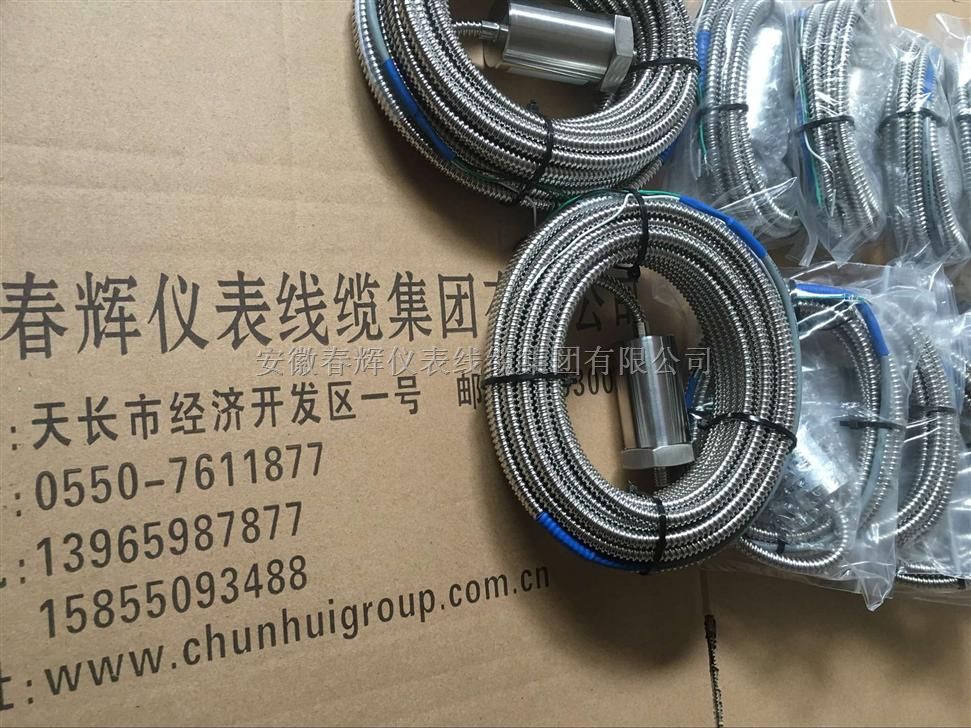

一体化速度式机壳振动传感器JX5660-20-V
是将惯性传感器和精密测量电路集成在一起，得到与设定量程比
例电流或电压信号。可直接连接DCS、PLC或其它系统。
传感器/变送器具有良好的低频输出特性，并且抗振、
耐冲击，可直接安装在被测物体并随其振动，适用
于大型水轮发电机组和低速回转机械（如磨煤机）
的振动监测，以及地震监测、地质勘探、结构振动
分析；桥梁、水坝和路基的振动测试等领域。
电源：二线制，两线回供电，15-30VDC
三线制：15-30VDC
频率响应： 3～1000Hz
10~1000Hz
电流输出：4-20mA
可测量程：同灵敏度相关联，灵敏度越大，量
程越小，灵敏度越小，量程越大
线性度：＜3%
横向灵敏度：＜5%
可测位移：±1000um（峰峰值）低频端
（根据灵敏度不同范围可变）
抗冲击能力：可耐为50g峰值的加速度
输出电阻：200Ω
绝缘电阻：＞20MΩ
接地：浮地输出
电磁兼容：符合CE标准
出线方式：连接器顶部出线或端子出线。
引出线长度：传感器至监测器连线最长 300 米。
变送器至系统连线最长 800 米。
长度增加时 频率产生衰减，参阅
使用手册。
环境限制
工作和储存温度：-35℃～+80℃
相对湿度：95%非冷凝
纹
底座螺孔M8×1.0,配双头安装螺栓,
一端M8×1.0,另一端如下：
01 M6×1-8
02 M8×1-8
03 M8×1.25-8 *
04 M10×1-8
06 M10×1.5-8
XX 特殊安装型式
05 M10×1.25-8
选型举例: TM362E-EX1-020-V-03-4-010
A B C D E
C:安装方向
V
H
安装角度
90°±2.5°
安装方向
垂直方向
0°(180°)±2.5° 水平方向
T 90°±100° 通用
工作频率
5Hz
5Hz
10Hz - 2 -
A B C D E
020
040
075
0-20mm/s pk
速度峰值
100
0-40mm/s pk
0-75mm/s pk
0-100mm/s pk
位移峰峰值
P050
P100
P200
P300
0-50um pk-pk
0-100um pk-pk
0-200um pk-pk
0-300um pk-pk速度有效值
R100
0-40mm/s rms
0-75mm/s rms
0-100mm/s rms
将传感器/变送器X轴（水平）、Y轴（垂直）方向安装。要求该安装位置是有等幅的转子振动传递。不正确的
安装会 引起传感器幅值和相位响应的减少，并且会导致产生不代表真实机器振动的信号。 安装在机器外壳
（箱体） 上确定一安装位置，要求表面尽量平整，开一螺纹孔，直到螺纹完全旋紧。也可用螺钉将底盘压紧
在被测物体上。如果机器不具备适合的安装平面，可在机器外壳（箱体）上焊接或螺栓安装具有一定强度的安
装基座， 将传感器安装在此基座上。勿用重力直接撞击传感器或跌落；有可能会造成损坏和减短使用寿命。
应根据现场环境对连接电缆做好环境防护处理。
当传感器在使用中出现电压输出漂移或者不稳定时，处理方法如下：检查各连接部位是否紧固，线路连接是
否正常，屏蔽层是否在监测器端可靠接信号地；检查传感器周边环境是否超出工作温度范围。
