- 产品名称：DF6100-A02-B005-C065-D00-E03-F00-G00测速探头
- 产品型号：测速探头DF6100-A02-B005-C065-D00
- 所属类别：传感器系列
- 发布时间：2016-06-25
- 已获点击：563
- 企业类型：制造商
- 产品型号：DF6100-A02-B005-C065-D00-E03-F00-G00

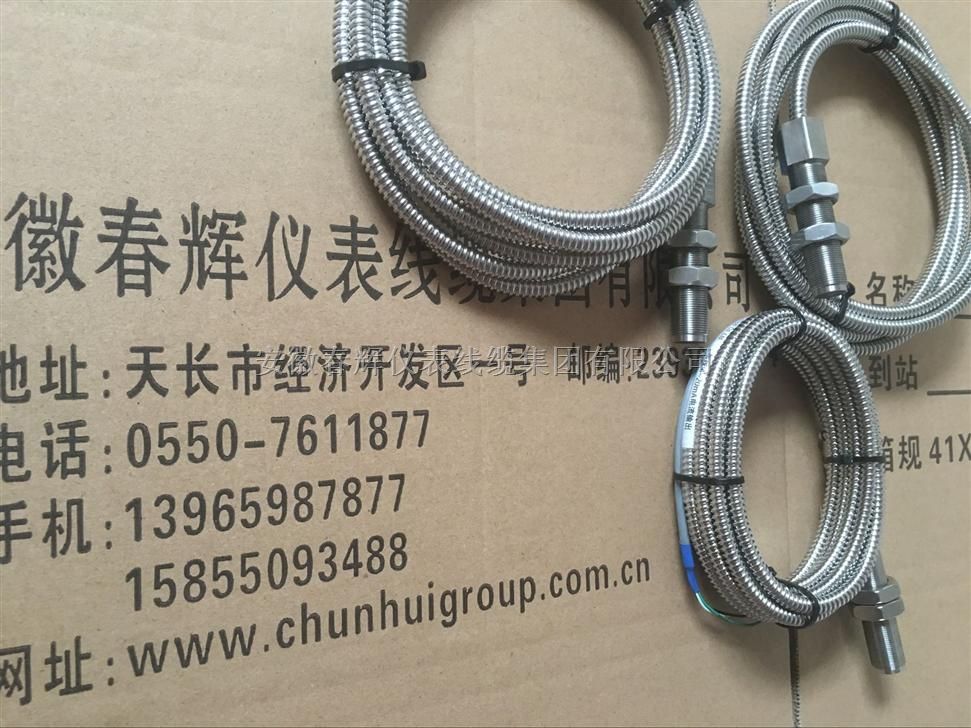

DF6100-A02-B005-C065-D00-E03-F00-G00转速探头
DF6100-A02-B005-C065-D00-E03-F00-G00磁电式转速传感器（又称为变磁阻式或变气隙式）是高性价比、用途广泛的常用转速传感器。从低成本的消费产品行业，到飞机发动机的高转速测量和控制领域，都可采用转速传感器。
测量原理：
传感器内部包括磁钢、软磁衔铁和线圈。磁场（磁力线）由磁铁发出，通过衔铁、线圈，从空间返回磁铁另一端。一个铁磁齿通过传感器端部时，磁路磁阻就会变化，线圈内部就会感应出一个交流电压信号。如果是渐开线齿轮，感应电压应是正弦波。
铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让 传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波， 信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环 境好、不受振动、温度、油、灰尘影响，应用广泛等特点。
输出电压（V P-P） 50~100000r/min 30~100000r/min 50~100000r/min 60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R） ＞500mV/50r/min 电磁兼容 符合CE标准 输出方式 浮地输出 耐振动 20g 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 ≥2 工作温度 -20℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 壳体材质为316、304不锈钢，端部体材质ABS注塑
转速范围（60齿） 输出电压（V P-P） 壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 35-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -40℃～+180℃选项描述 E:引出线 D:出线方式 1 1m 绞织屏蔽电缆 K1 1m 不锈钢铠装绞织屏蔽电缆
