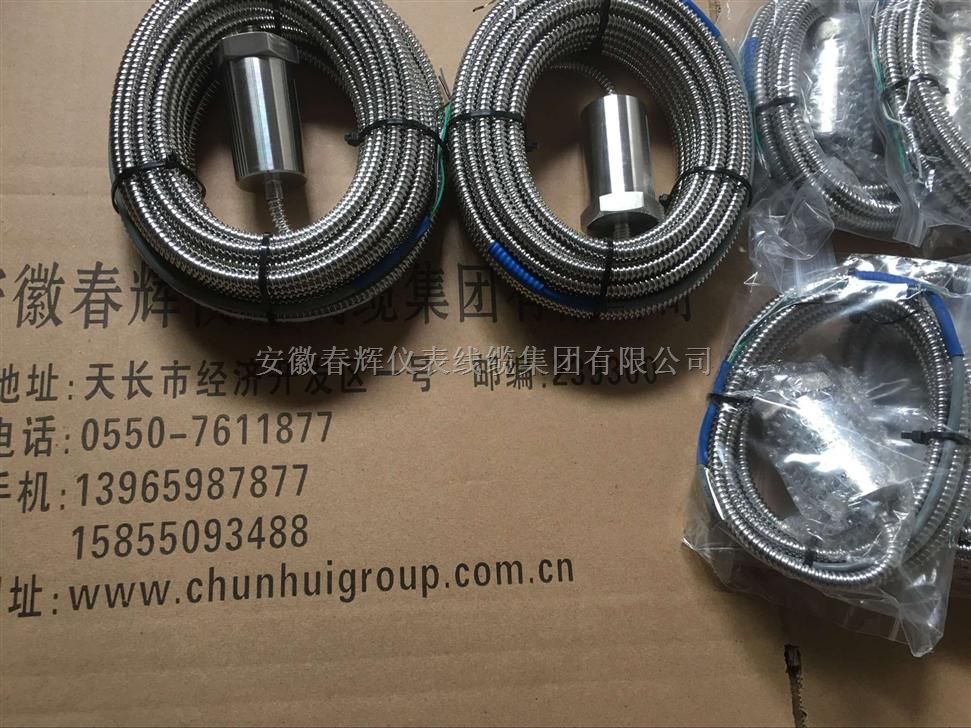

CIJ-19200，CIJ-19200-P速度振动传感器
是一种惯性式传感
器；用于测量轴承箱、机壳或结构的振动（相对于
自由空间的振动），其输出电压与振动速度成比
例，传感器工作无需外部电源，两线结构，可以兼顾
中、低频振动测量，适用于长期在线监测或周期性测
量。还可以由仪表方便地把速度量积分成位移量；
这种测量可对旋转或往复机械的综合工况进行评价；
它直接安装在机器外壳上，使用和维护非常方便
频率响应：4.5/10～1000Hz（3dB）
幅值线性度：＜3%
横向灵敏度：＜5%
可测位移：2000um（峰峰值）
抗冲击能力：可耐为50g峰值的加速度
输出电阻：≤600Ω
绝缘电阻：＞20MΩ
接地：浮地输出
电磁兼容：符合CE标准
出线方式：连接器顶部出线和整体电缆侧面出线
引出线长度：在传感器和监测器之间最长300m,长度
增加时频率产生衰减
环境限制
物理特性
工作和储存温度：中温型-40℃～+125℃
高温型-40℃～+210℃
相对湿度：连接器出线方式时95%非冷凝；
整体电缆出线方式时100%不能浸入水中
环境防护：连接器出线方式防护等级为IP65
整体电缆直接出线方式防护等级为IP67
线缆末端（接线端）不能浸入水中
:灵敏度
3.94mV/mm/s
1
X285
X30
X394
20mV/mm/s
28.5mV/mm/s
30mV/mm/s
E:引出线方式
1
2
连接器顶部出线
整体电缆侧面出线
F:线缆型式
0 不配电缆（仅限连接器顶部出线方式）
1
2
耐腐蚀\高强度屏蔽电缆耐温（-65℃—210℃）
耐腐蚀\高强度不锈钢铠装屏蔽电缆耐温（-65℃—210℃）
G:线缆长度
0 不配电缆（仅限连接器顶部出线方式）
010 1m
030 3m（标准规格）
以0.5m递增,无铠装长度30m,铠装长度20m
底座螺孔M8×1.25,配双头安装螺栓,
一端M8×1.25,另一端如下：
01 M6×1-8
02 M8×1-8
03 M8×1.25-8 （标准规格）
04 M10×1-8
05 M10×1.5-8
06
1/4-20UN0F
（统一标准粗牙螺纹）
07
1/4-28UN0F
（统一标准粗牙螺纹）
08
09 5/8-18UN0F
将传感器X轴（水平）、Y轴（垂直）方向安装。要求该安装位置是有等幅的转子振动传递。不正确的安装会
引起传感器幅值和相位响应的减少，并且会导致产生不代表真实机器振动的信号。 安装在机器外壳（箱体 ）
上确定一安装位置，要求表面尽量平整，开一螺纹孔，直到螺纹完全旋紧。如果机器不具备适合的安装平面，
可在机器外壳（箱体）上焊接或螺栓安装具有一定强度的安装基座，将传感器安装在此基座上。勿用重力直
接撞击传感器或跌落；有可能会造成损坏和减短使用寿命。应根据现场环境对连接电缆做好环境防护处理。
当传感器在使用中出现电压输出漂移或者不稳定时，处理方法如下：检查各连接部位是否紧固，线路连接是
否正常，屏蔽层是否在监测器端可靠接信号地；检查传感器周边环境是否超出工作温度范围，导致输出不稳
定；用万用表检测连接线终端（电阻档）,如无导通，则表明线路连接不良或传感器已损坏。主要用来实时监测机器的相对振动量或振动量。若配合CIJ6612双通道瓦振监视仪活CIJ6613双通道烈度监视仪使用，则可实现对振动烈度和幅值的实时连续监测：若配合校验仪或故障怎段系统使用，则可进行周期性监测：若配合CIJ5200系列信号变送器使用，则可将现场得到的振动信号直接转换位标准信号送至DCS系统
