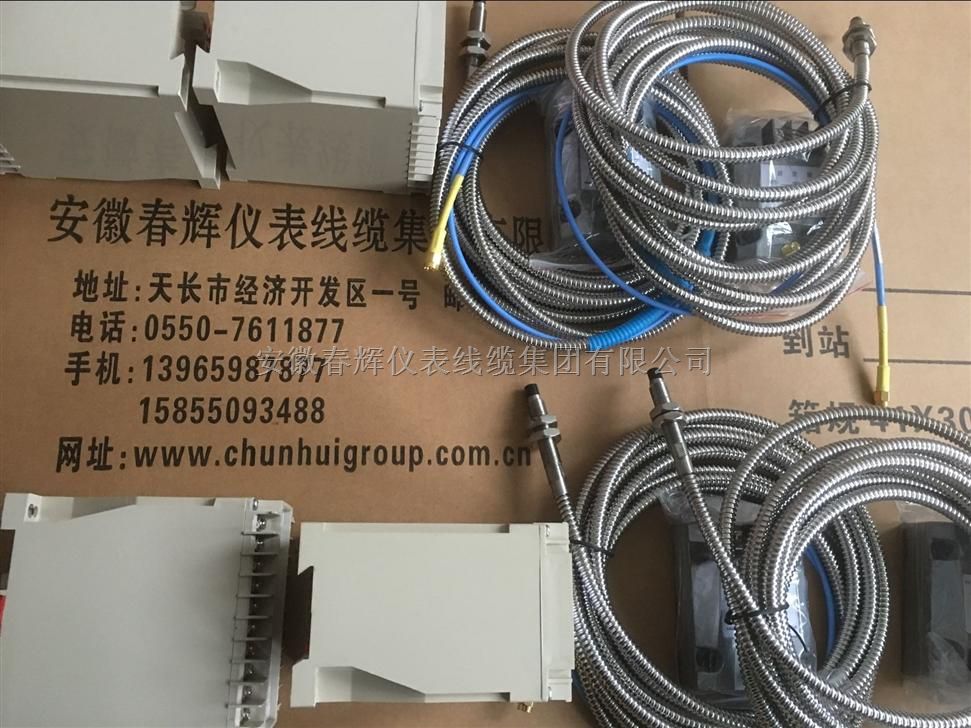

电涡流前置器3800A01-01-50-00，

电涡流探头3800A01-01-50-00

8V/MM.SDY3800XL 8MM PROXIMITYSENSOR

采用先进的模具技术保证了探头端部和主体的牢固连接。专门设计的探头电缆封装结构，可使电缆安全地连接到探头端部，能承受330牛（75 磅）的拉力。延伸电缆本身具备一定的耐腐蚀、防油、防水的功能，可以防止油或其它液体沿电缆内部泄漏到机器外部。前置器前置器可以采用紧凑的导轨安装，也可以采用传统的螺钉面板安装，两种形式的安装基板均具有电绝缘性，不再需要独立的绝缘板。前置器抗无线电干扰能力强，达到欧洲电磁兼容性标准。同轴接头探头、延伸电缆和前置器都带有防腐蚀的镀金铜接头。接头只需用手指紧固，特殊设计的机械锁紧装置能防止连接松动；接头在安装或拆卸时也不需要特殊的工具。探头和延伸电缆在订货时可选择带有接头保护器；推荐在潮湿环境中安装选用接头保护器，以提供必要的环境保护。根据不同的工业现场监测要求，电涡流传感器可与二次仪表（监测器）或信号调理器（变送器）、测试仪器输入配接,组成完整的设备状态监测系统。

传感器输出正比于探头端部与被测导体表面之间的距离的电压信号，既能进行静态（位移）又能进行动态（振动）测量，主要用于测量滑动轴承机械的相对振动、位移、键相和转速；以及水轮机组的摆度，适合较高温度情况下的工业现场。所有负电压输出型的电涡流传感器符合美国石油学会（API）为这类传感器制定的670标准。

传感器极限工作环境的基本要求：

探头在-20℃～180℃，延伸电缆在-30℃～120℃，前置器在-30℃～100℃；相对湿度95%环境中，长期工作不损坏。

●在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：

○频率响应DC～10kHz

○互换性误差±5%；（含线性、灵敏度）

○其它参数表：

注：输出纹波≤5mV

○探头在-20℃～180℃，前置器在-20℃～80℃，在全量程对探头和前置器进行线性度温度、

灵敏度温度考核。

在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：

○频率响应DC～500Hz

○互换性误差±5%（含线性、灵敏度）

○其它参数：

注：输出纹波≤10mV

○探头在0℃～100℃，前置器在0℃～70℃，在满量程中点处对探头和前置器进行灵敏度温度考核。

探头端部材料：PPS 探头壳体材质：304 不锈钢探头电缆和延伸电缆：75Ω三维轴向绝缘电缆铠装材料：304 不锈钢前置器壳体材料：有两种壳体，铝压铸或ABS塑壳同轴接头材料：镀金黄铜或铍铜重量: 探头根据探头长度和大小有所不同延伸电缆 31g/m 前置器 220g 前置器尺寸(不包括安装底座)：铝壳体长度 78mm ABS塑壳体长度 78mm 宽度 30mm 宽度 37mm 高度 70mm 高度 70mm 物理特性 TM3105电气特性(负电压输出型) TM3108电气特性(负电压输出型) TM3111电气特性(负电压输出型) 工作电源：-24VDC 标互换性误差：5米或9米系统内，对于经校准的同型号探头、延伸电缆、前置器互换产生的灵敏度。纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米电磁兼容：符合CE标准隔离：对地绝缘安装

01 02 03 04 05 06 英制正装， 1/4”-28 公制正装， M8×1 英制反装， 3/8”-24 公制反装， M10×1 英制正装， 3/8”-24 公制正装， M10×1 B：无螺纹长度 002 250 公制正装螺纹探头，以2mm或5mm单位递增 2mm 250mm 英制正装螺纹探头，以0.1inch单位递增 010 0.1in 960 9.6in 008 020 公制反装螺纹探头固定标准规格8mm 英制反装螺纹探头固定标准规格0.2in E：接头和电缆 01 02 00 不装接头，标准电缆带同轴锁紧接头，标准电缆其它接头和电缆 A：TM3108T探头安装形式 01 02 03 04 05 英制正装， 3/8”-24 公制正装，M10×1 英制反装， 3/8”-24 公制反装， M10×1 夹装后出线壳体直径9.6mm C：壳体长度 020 250 20mm TM3111T25mm 250mm 英制正装螺纹探头，以0.1inch单位递增 080 960 9.6in 030 120 公制反装螺纹探头固定标准规格30mm 英制反装螺纹探头固定标准规格1.2in 公制正装螺纹探头，以2mm或5mm单位递增 0.8in TM3111T1.00in F：铠装 01 00 无铠装，反装探头为无铠装不锈钢柔性铠装 A：TM3111T探头安装形式 01 02 03 04 05 06 英制正装， 1/2”-20 UNF 公制正装， M14×1.5 英制反装， 3/8”-24 UNF 公制反装， M10×1 英制正装， 5/8”-18 UNF 公制正装， M16×1.5 D

安徽春辉仪表线缆集团有限公司

电涡流前置器3800A01-01-50-00，

电涡流探头3800A01-01-50-00

8V/MM.SDY3800XL 8MM PROXIMITYSENSOR

传感器极限工作环境的基本要求：

探头在-20℃～180℃，延伸电缆在-30℃～120℃，前置器在-30℃～100℃；相对湿度95%环境中，长期工作不损坏。

●在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：

○频率响应DC～10kHz

○互换性误差±5%；（含线性、灵敏度）

○其它参数表：

探头直径(mm)

线性范围(mm)

线性度

灵敏度

灵敏度

Ф5

0.25~1.25

±1.0%

8.0v / mm

±4.0%

Ф8

0.40~2.40

±1.0%

8.0v / mm

±4.0%

Ф11

1.00~5.00

±1.0%

4.0v / mm

±4.0%

Ф14

1.10~6.10

±1.2%

3.0v / mm

±4.0%

注：输出纹波≤5mV

○探头在-20℃～180℃，前置器在-20℃～80℃，在全量程对探头和前置器进行线性度温度、

灵敏度温度考核。

探头直径(mm)

线性度温漂

灵敏度温漂

Ф5

±3.0%

±0.10%/℃

Ф8

±3.0%

±0.10%/℃

Ф11

±3.0%

±0.10%/℃

Ф14

±4.0%

±0.10%/℃

在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：

○频率响应DC～500Hz

○互换性误差±5%（含线性、灵敏度）

○其它参数：

探头直径(mm)

线性范围(mm)

线性度

灵敏度

灵敏度

Ф18

1.15~7.15

±1.3%

2.0v / mm

±4.0%

Ф22

1.20~11.20

±1.4%

0.8v / mm

±4.0%

Ф25

1.25~13.75

±1.5%

0.8v / mm

±4.0%

Ф35
