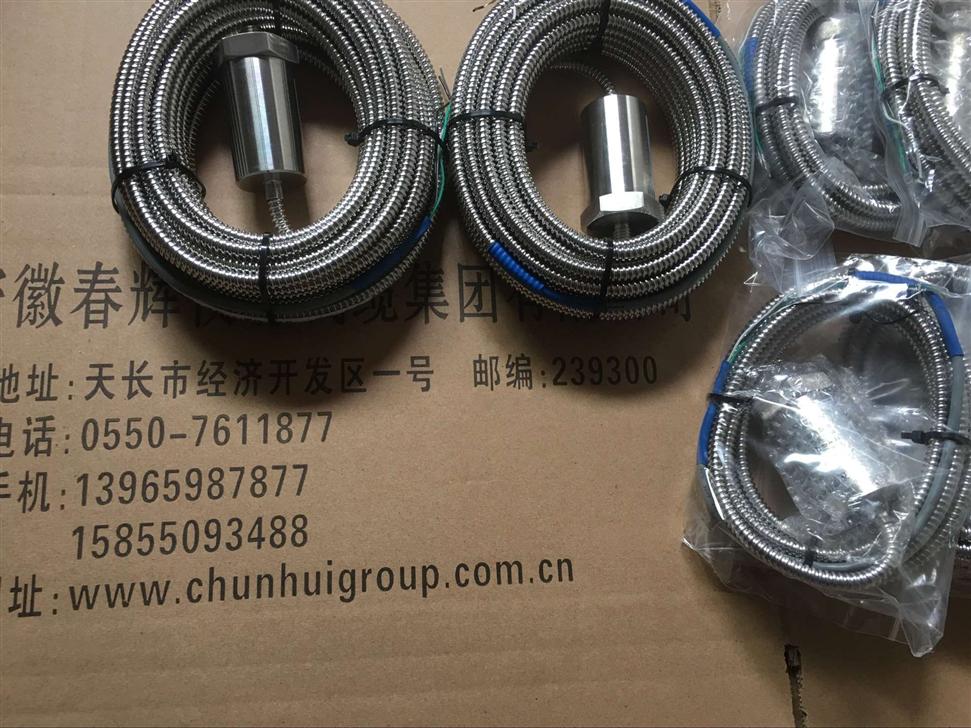

ZHJ-ZW，ZHJ-2-01-2W振动传感器
可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器。也可以把速度量经过积分转换成位移量再予处理。这种测量可对旋转或往复机械的综合工况进行评价，它直接安装在机器外部，故使用维护极为方便。
工程上最普遍的振动问题，大多数都是由转子引起的，例如：不平衡，不对中，动静磨擦等。而对于有些机械，轴振动被大部（或全部）分传递到轴承座上，在这种情况下，测量轴承座的振动对于机械设备的综合工况，可以提供比较有意义的信息，这些机械包括：
(1)具有滚动轴承的大部分机械；(2)具有油膜的滑动轴承机械；
在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承座上的速度传感器进行测量。
是利用磁电感应原理的振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。
传感器的总体设计保证它有如下使用特点：
它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域，并且符合目前国际标准（ISO）。
1、对旋转机器评定参数的要求。
2、相对于其它类型的振动传感器而言，ZHJ系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
3、传感器有较低的使用频率可以适用于低转速的旋转机器。
4、传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。
（0.01μm）
5、传感器有一定抗横向振动能力。（不大于10g峰值）
A:灵敏度
3.94mV/mm/s
1
X285
X30
X394
20mV/mm/s
28.5mV/mm/s
30mV/mm/s
E:引出线方式
1
2
连接器顶部出线
整体电缆侧面出线
F:线缆型式
0 不配电缆（仅限连接器顶部出线方式）
1
2
耐腐蚀\高强度屏蔽电缆耐温（-65℃—210℃）
耐腐蚀\高强度不锈钢铠装屏蔽电缆耐温（-65℃—210℃）
G:线缆长度
0 不配电缆（仅限连接器顶部出线方式）
010 1m
030 3m（标准规格）
以0.5m递增,无铠装长度30m,铠装长度
将传感器X轴（水平）、Y轴（垂直）方向安装。要求该安装位置是有等幅的转子振动传递。不正确的安装会
引起传感器幅值和相位响应的减少，并且会导致产生不代表真实机器振动的信号。 安装在机器外壳（箱体 ）
上确定一安装位置，要求表面尽量平整，开一螺纹孔，直到螺纹完全旋紧。如果机器不具备适合的安装平面，
可在机器外壳（箱体）上焊接或螺栓安装具有一定强度的安装基座，将传感器安装在此基座上。勿用重力直
接撞击传感器或跌落；有可能会造成损坏和减短使用寿命。应根据现场环境对连接电缆做好环境防护处理。
当传感器在使用中出现电压输出漂移或者不稳定时，处理方法如下：检查各连接部位是否紧固，线路连接是
否正常，屏蔽层是否在监测器端可靠接信号地；检查传感器周边环境是否超出工作温度范围，导致输出不稳
定；用万用表检测连接线终端（电阻档）,如无导通，则表明线路连接不良或传感器已损坏。
