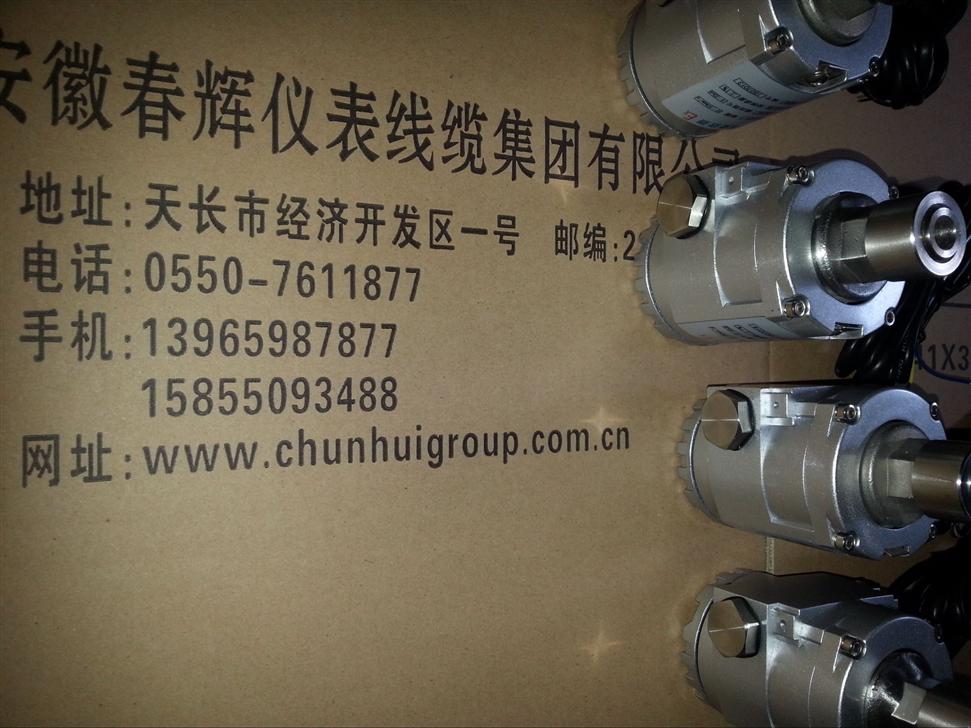

BVM-222隔爆型一体化振动变送器

内置MEMS压电元件感应振动速度，通过高精密集成电路将加速度转换为速度峰值/ 有效值，再将速度峰值/有效值转换为对应量程的 4～20mA电流输出，非常适合连接到DCS、PLC系统中。还可以提供动态信号输出。变送器的频响特性优良；测量高；且内置高温冲击保护、过载保护、反向配线保护；可选多种振动量程范围；配置多种安装螺纹；是对旋转机械进行长期在线振动监测（机壳、轴承箱或机构的振动）的理想选择。适用于中等温度情况下的工业现场。

通过高精密集成电路将振动加速度转换为速度峰值/有效值；再将速度峰值/有效值转换为对应量程的4～20mA电流输出；非常适用于连接到DCS、PLC及数据采集系统中等。提供最稳定的检测电路，内置高温冲击保护，提供多种安装螺纹，多种振动量程范围，频响特性优良，测量高，适用范围广，是风机、泵等旋转机械振动监测的理想选择。可替代METRIX ST5484E 等产品。

技术规格

电   源：15~30VDC电源供电，
功耗0.5W；
测量量程：速度有效值/峰值，量程可选
频率范围：10～1000Hz；-3dB，5%；
敏感方向：轴向，任意方向/角度安装；
横向灵敏度：≤3%；
壳体材料：铝壳或316L不锈钢壳体，内部用环氧树脂密封灌装；
电气隔离：500Vrms，电路与壳体隔离；
精    度：优于±3%。
负载能力：≤500Ω
抗干扰标准：符合IEC61000；
冲击极限：1000g；
使用环境：-30～80℃；
相对湿度：不大于95%，无结露。防护等    级：IP67
本安型：国家防爆
防爆等级为ExdⅡCT4
(隔离防爆)
电气特性电源：二线制：两线回路供电，15～30VDC 三线制：15～30VDC 测量量程：速度有效值/峰值，量程可选频率响应：5～1000Hz，±3 dB 敏感方向：任意方向/角度安装横向灵敏度：≤5% 电流输出：与速度有效值/峰值成比例的4～20mA DC 电流：优于±3% 动态信号输出：经缓冲的内部传感器信号输出（BUF 输出）负载能力：≤700Ω（两线） ≤500Ω（三线）接地：壳体绝缘，内部屏蔽振动限值：250g 峰值冲击极限：1000g峰值电磁兼容：CE确认引出线方式：1 整体电缆顶部出线 3 航插出线 4 防爆盒出线环境限制物理特性防爆性能工作和储存温度：-40℃～+85℃ 相对湿度：端子出线方式时95%非冷凝；整体电缆出线方式时100%不能浸入水中环境防护：整体电缆出线方式防护等级为IP67，线缆末端（接线端）不能浸入水中壳体：316L不锈钢，内部用环氧树脂密封高度：本体高度：38mm 配防爆盒高度：145mm
应用场所 B:量程 C:安装型式速度有效值(烈度)量程 R010 0～10mm/s rms R012 0～12.5mm/s rms R020 0～20mm/s rms R025 0～25mm/s rms R040 0～40mm/s rms R050 0～50mm/s rms R075 0～75mm/s rms R100 0～100mm/s rms 速度峰值量程 P010 0～10mm/s pk P012 0～12.5mm/s pk P020 0～20mm/s pk P025 0～25mm/s pk P040 0～40mm/s pk P050 0～50mm/s pk P075 0～75mm/s pk P100 0～100mm/s pk 01 M8×1.25-12 (标准规格) 02 M8×1-12 03 M6×1-12 04 M10×1-12 05 M10×1.25-12 06 M10×1.5-12 07 3/8-24UNFX1/2” 08 Integral 1/4”NPT 09 Integral 1/2”NPT 特殊安装型式,订货时请附注详细要求；例如双头螺栓安装在代码前加S：S02. 底座带一个安装螺栓,安装螺纹可选 XX D:TM502/4E两线制引出线方式 1 两线整体电缆 2 四线整体电缆，带动态信号输出四芯航插,带动态信号输出两芯航插铝防爆盒两芯端子 4 3 不锈钢防爆盒(316L)两芯端子 1～4项满足一般工业现场 5、6项满足防爆要求 5 6 E:引出线长度 000 不配电缆(与D:1\2项冲突) 010 1m 耐腐蚀\高强度屏蔽电缆 K010 1m 耐腐蚀\高强度不锈钢铠装屏蔽电缆
