产品展示
详细说明

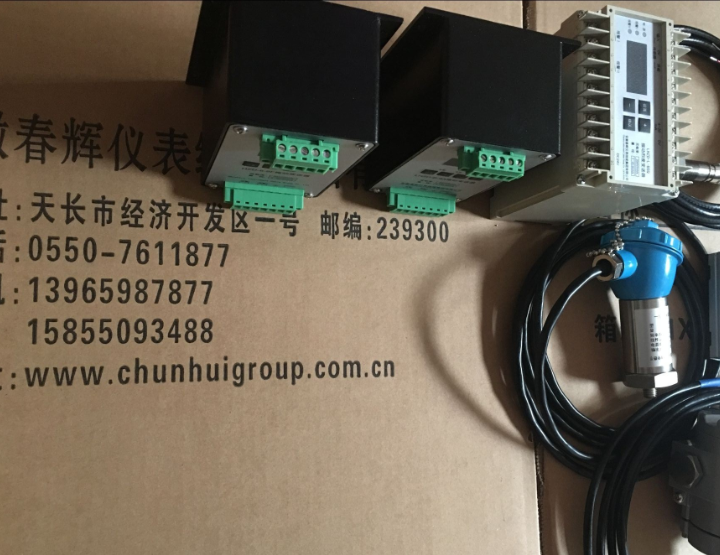

振动变送器HY-VT5L-A01-B20-C01-D01-E06-F02，0-20mm
本厂生产的变送器内置MEMS压电元件感应振动速
度，通过高精密集成电路将加速度转换为速度峰值/
有效值，再将速度峰值/有效值转换为对应量程的
4～20mA电流输出，非常适合连接到DCS、PLC系统
中。还可以提供动态信号输出。变送器的频响特性
优良；测量高；且内置高温冲击保护、过载保
护、反向配线保护；可选多种振动量程范围；配置
多种安装螺纹；是对旋转机械进行长期在线振动监
测（机壳、轴承箱或机构的振动）的理想选择。
适用于中等温度情况下的工业现场。
用于测量旋转机械轴承的振动，并输出模拟电流信号，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
故障监测：监测旋转机械的振动，如机壳振动，轴瓦振动，机架振动等；监测由于转子的不平衡，不对中，机件松动，滚动轴承损坏，齿轮损坏等引起的振动增大。
测量参数：位移、速度。
机组类型：中小机组的振动的监测，如汽机，风机，压缩机，电机，泵，齿轮箱等；特别适用于老机组的改造。安装要求：只需在机壳上打螺孔，将传感器固定在双头螺钉上，无须对机器内部进行任何操作。
电 源：二线制：两线回路供电，15～30VDC
三线制：15～30VDC
测量量程：速度有效值/峰值，量程可选
频率响应：5～1000Hz，±3 dB
敏感方向：任意方向/角度安装
横向灵敏度：≤5%
电流输出：与速度有效值/峰值成比例的4～20mA DC
电流
：优于±3%
动态信号输出：经缓冲的内部传感器信号输出
（BUF 输出）
负载能力：≤700Ω（两线）
≤500Ω（三线）
接地：壳体绝缘，内部屏蔽
振动限值：250g 峰值
冲击极限：1000g峰值
工作和储存温度：-40℃～+85℃
相对湿度：端子出线方式时95%非冷凝；
整体电缆出线方式时100%不能浸入水中
环境防护：整体电缆出线方式防护等级为IP67，线
缆末端（接线端）不能浸入水中量程 C:安装型式
速度有效值(烈度)量程
R010 0～10mm/s rms
R012 0～12.5mm/s rms
R020 0～20mm/s rms
R025 0～25mm/s rms
R040 0～40mm/s rms
R050 0～50mm/s rms
R075 0～75mm/s rms
R100 0～100mm/s rms
速度峰值量程
P010 0～10mm/s pk
P012 0～12.5mm/s pk
P020 0～20mm/s pk
P025 0～25mm/s pk
P040 0～40mm/s pk
P050 0～50mm/s pk
P075 0～75mm/s pk
P100 0～100mm/s pk
01 M8×1.25-12 (标准规格)
02 M8×1-12
03 M6×1-12
04 M10×1-12
05 M10×1.25-12
06 M10×1.5-12
07 3/8-24UNFX1/2”
08 Integral 1/4”NPT
09 Integral 1/2”NPT
特殊安装型式,订货时请附注
详细要求；例如双头螺栓安装
在代码前加S：S02.
底座带一个安装螺栓,安装螺纹可选
XX
D:TM502/4E两线制引出线方式
1 两线整体电缆
2 四线整体电缆，带动态信号输出
四芯航插,带动态信号输出
两芯航插
铝防爆盒两芯端子
4
3
不锈钢防爆盒(316L)两芯端子
1～4项满足一般工业现场
5、6项满足防爆要求
5
6
E:引出线长度
000 不配电缆(与D:1\2项冲突)
010 1m 耐腐蚀\高强度屏蔽电缆
K010
1m 耐腐蚀\高强度
不锈钢铠装屏蔽电缆
