HXW-U，DYX-H，QBJ-3X油箱油位监控仪电流输出和信号输入标定设置方法
  • 产品名称：HXW-U，DYX-H，QBJ-3X油箱油位监控仪电流输出和信号输入标定设置方法
  • 产品型号：HXW-U，DYX-H，QBJ-3X油箱油位监控仪
  • 所属类别：工业自动化仪表 > 显示控制仪表
  • 发布时间：2016-06-05
  • 已获点击：712
  • 企业类型：制造商
  • 产品型号：HXW-U，DYX-H，QBJ-3X油箱油位监控仪
详细说明

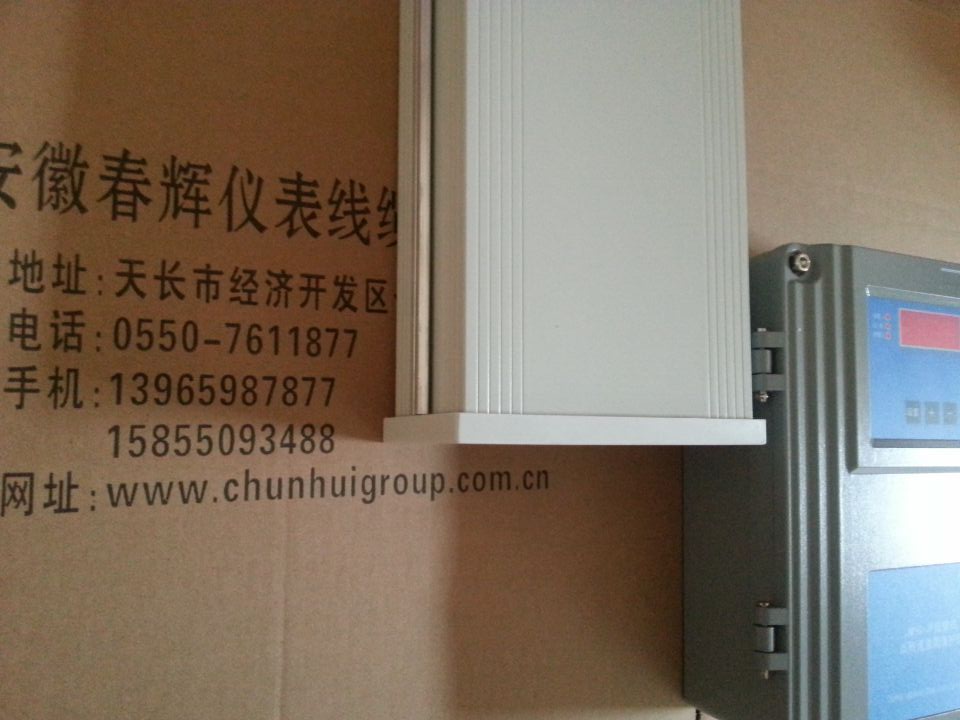

HXW-U，DYX-H，QBJ-3X油箱油位监控仪

本厂生产的各种油箱油位系列监控仪表，可以提供电流输出和信号输入标定设置方法。

汽轮机在连续高速旋转的时候，需要配备一个专门的油箱对其旋转部件连续进行润滑和导热，这样就有必要用油箱油位监测仪，配接油箱油位传感器对油箱液位高低进行监测，当液面高度低于一定值时，就需要加注润滑油来维持汽轮机工作所需，以防不测。
功能说明：
1. 显示功能
油箱油位测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当油箱油位超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0~3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电，掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 记录输出
设有4～20mA电流输出接口，可与计算机等设备连接。


汽轮机在连续高速旋转的时候，需要配备一个专门的油箱对其旋转部件连续进行润滑和导热，这样就有必要用油箱油位监测仪，配接一支直线位移传感器对油箱液位高低进行监测，当液面高度低于一定值时，就需要加注润滑油来维持汽轮机工作所需，以防不测。
功能说明(智能型)
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、面板按键可调整量程值，无需电位器调整，方便现场调试
3、一分钟不按操作键，可自行回到运行状态
4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报警
5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
6、后面板上有与油箱油位值成正比的电流输出端子，供记录输出
电气指标：
1、外接电源： 220VAC 50Hz 0.5A
2、输入
信号：接受一个LVDT线性差动变压器的信号油箱油位传感器
输入阻抗：>90KΩ
3、量程：±400mm
4、显示
显示方式：三位半0.8英寸LED数字示
显示：±1%满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED
5、输出
电流输出：4～20mA 有源
输出负载：≤500Ω
6、报警点设置
范围：0～100%满量程
度：±0.5%
7、继电器
密封：环氧树脂
节点容量：2A/220V或1A/28VDC
节点输出：常开触点
8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps
环境指标；
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
