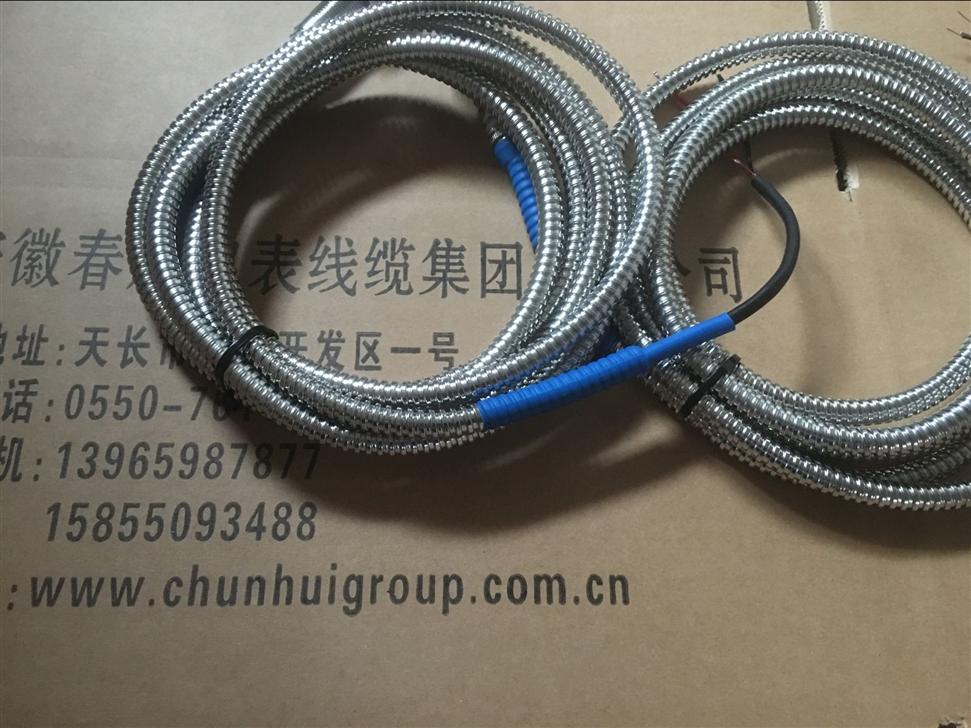

- 产品名称：DF6101-005-065-01-03-00-00转速探头
- 产品型号：DF6101-005-065-01-03-00-0
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2016-06-02
- 已获点击：694
- 企业类型：制造商
- 产品型号：DF6101-005-065-01-03-00-00转速探头
详细说明
DF6101-005-065-01-03-00-00转速传感器
DF6101-005-065-01-03-00-00转速探头系列磁电式转速传感器内部包括磁钢、软磁衔铁和线圈。磁场（磁力线）由磁铁发出，通过衔铁、线圈，从空间返回磁铁另一端。一个铁磁齿通过传感器端部时，磁路磁阻就会变化，线圈内部就会感应出一个交流电压信号。如果是渐开线齿轮，感应电压应是正弦波。
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让
传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，
信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环
境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和
无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数
1.输出波形：近似正弦波（≥50r/min时）
2.输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3.测量范围：50～5000Hz
4.使用时间：连续使用
5.工作环境：温度 -20～+60?C
6.输出形式：X12K4P四芯插头
直流电阻 转速范围（60齿） 输出电压（V P-P） 50~100000r/min 30~100000r/min 50~100000r/min 60P/R的检测齿轮，则频率表记（Hz)与转速表记（r/min）一致。Hz=转速（ r/min ）÷60（S）×60（P/R） ＞500mV/50r/min 电磁兼容 符合CE标准 输出方式 浮地输出 耐振动 20g 出线方式 整体电缆或航插出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 ≥2 工作温度 -20℃～+85℃ 环境防护 航插防护等级为IP65；直接电缆出线防护等级为IP67 壳体材质为316、304不锈钢，端部体材质ABS注塑
直流电阻 转速范围（60齿） 输出电压（V P-P)壳体长度 50~100000r/min 30~100000r/min 50~100000r/min 35-250mm 电磁兼容 符合CE标准 输出方式 浮地输出 信号传输 在传感器至监测器之间最长300米 出线方式 整体电缆出线（二线绞织屏蔽电缆， 2 2 20AWG 约0.52mm，22AWG 约0.35mm） 安装间隙 0.5～3mm,建议安装间隙 1mm 检测齿轮模数 工作温度 -40℃～+180℃ 环境防护 防护等级为IP67 外壳材料 重量 ＞100g （不包括信号线）
使用注意事项
1.安装时传感器外壳螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。
2.安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值
特殊规格请注明！
