- 产品名称：TM31、8125-01-A06-B03-C02-D01-E50、8300-A08-B9电涡流传探头
- 产品型号：TM31、8125-01-A06-B03-C02
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2016-05-27
- 已获点击：412
- 企业类型：制造商
- 产品型号：TM31、8125-01-A06-B03-C02-D01-E50、8300-A08-B9电涡流传探头
详细说明

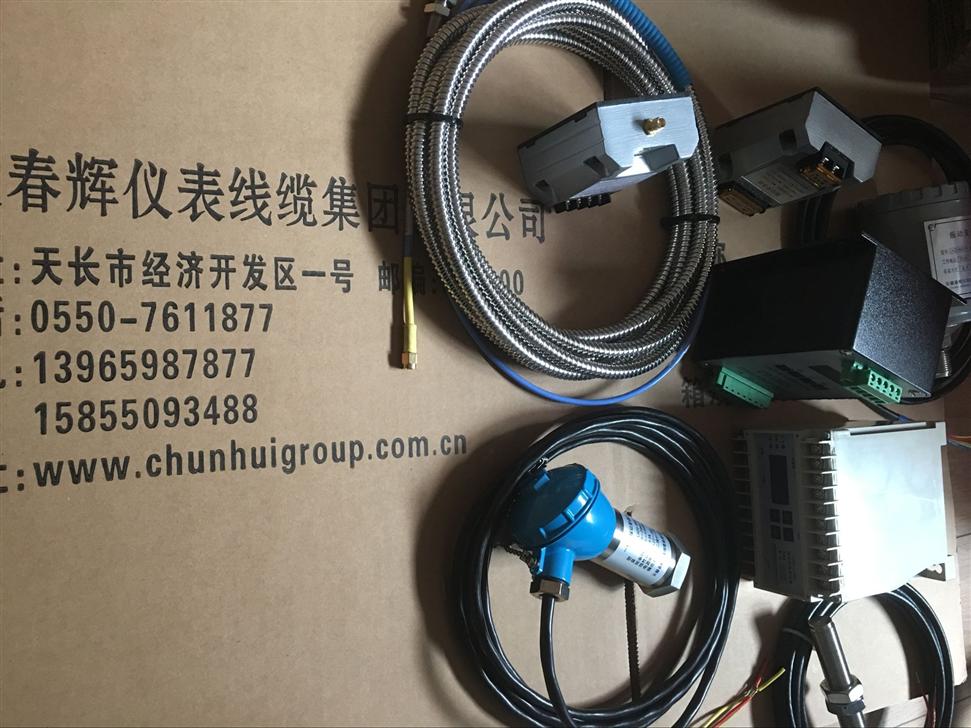

TM31、8125-01-A06-B03-C02-D01-E50，
8300-A08-B9电涡流传探头/前置器
TM31系列电涡流传感器由探头（壳体）、前置器、备紧螺母、同轴信号电缆组成。互换性好、抗干扰能力强、非接触测量、响应速度快、结构紧凑，安装方便、维护简单，符合美国石油协会（API）670标准。有多种端部直径（量程）和螺纹尺寸可供选择和组合。 用于大型旋转机械的轴振动测量、转速测量，位移测量等。
TM3105电涡流传感器
TM3108电涡流传感器
TM3111电涡流传感器
TM3125电涡流传感器
探头头部直径 | 探头螺纹 | 夹块长宽高（A*B*C） | 探头安装螺孔位置（E） | 压紧槽宽（L） | 固定螺栓孔（D） （F） | 固定螺栓 |
Φ5 | M8*1 | 24*16*8 | 10 | 1.5 | 4.3 14 | M4*25 |
Φ8 | M10*1 | 30*22*10 | 14 | 2 | 6.5 20 | M6*30 |
Φ11 | M14*1.5 | 40*30*12 | 20 | 2.5 | 8.5 26 | M8*40 |
Φ25 | M30*2 | 85*60*20 | 40 | 4 | 10.5 55 | M12*80 |
Φ50 | M14*1.5 | 120*85*20 | 75 | 2.5 | 8.5 24 | M16*100 |
安装探头时，您应注意以下几个问题：
各探头间的距离
探头与安装面的距离
安装支架的选择
探头安装间隙
探头所带电缆的安装
电缆转接头的密封与绝缘
探头的抗腐蚀性
探头的高压环境
主要应用于电力、石油、化工、冶金、科研等行业，可对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力研究和零件尺寸检验等进行在线测量。
是一种非接触式的线性化测量工具。能长期连续工作、可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此在大型旋转机械在线状态监测与故障诊断中得到广泛应用
前置器是系统的部分，它包括了整个传感器系统的振荡产生、线性检波、滤波、线性补偿、放大等线路，经过延伸电缆把探头与被测金属之间的距离变化转化成相对应的电压信号变化。
探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成。它能地测量被测体表面相对探头端面的间隙变化，是传感器必要的组成部分。安装时为避免旋转探头壳体而扭伤电缆，所有探头部分电缆长度仅为1米±5%，剩余电缆长度由延伸电缆补充。
系统特性
具有金属外壳封装的前置器，有较强的抗干扰能力。即使安装在非金属防护罩中，附近的无线电信号也不会对传感器信号造成影响，从而提高了可靠性，减少繁琐的防护安装措施，降低了生产成本；
可靠的原理设计具有容错保护，在额定电压范围内，接错线不会引起前置器的损坏；
具有防雷击、抑制电网尖峰干扰能力，输出噪声系数小；
探头头部体选用进口PPS工程塑料模具成型，具有强度高、耐高温150℃、抗腐蚀；
探头和前置器的连接均采用军用高温同轴电缆，长期工作在-40℃~150℃环境中不会损坏；
电缆的转接均选用军标连接器，并具有自锁功能；
铠装采用进口高弹性不锈钢，表面附有耐高温FEP外皮。
